Artikuluaren laburpena:TheS serie metalezko Push-pull konektoreaeraikuntza trinkoa, push-pull blokeo segurua, EMC blindaje osoa eta kontaktu-konfigurazio malguak konbinatzen ditu konexio fidagarritasuna eta instalazio-espazio mugatua garrantzitsuak diren ekipoetarako. -k garatuaElkarretaratzea, seriea ekipamendu medikoetarako, proba eta neurtzeko tresnetarako, teknologia eramangarrietarako eta sistema elektroniko eramangarrietarako diseinatuta dago. Maskorraren 0-2 tamainarekin, kontaktu-aukera anitzekin, 5.000 estaltze-ziklo baino gehiagorekin eta -45 °C-rainoko tenperatura tartearekin, miniaturizazioaren, iraunkortasunaren eta errendimendu elektrikoaren arteko oreka praktikoa eskaintzen du.
Aurkibidea
- Zer da S Series Metal Push-Pull konektorea?
- Zeintzuk dira S seriearen abantaila nagusiak?
- Zeintzuk dira zehaztapen tekniko nagusiak?
- Non erabiltzen da S Series Metal Push-Pull konektorea?
- Nola hautatu behar dute ingeniariek konektore egokia?
- Nola pertsonalizatu daiteke S seriea?
- Nola kontrolatzen du Reunion-ek produktuen kalitatea?
- Maiz egiten diren galderak

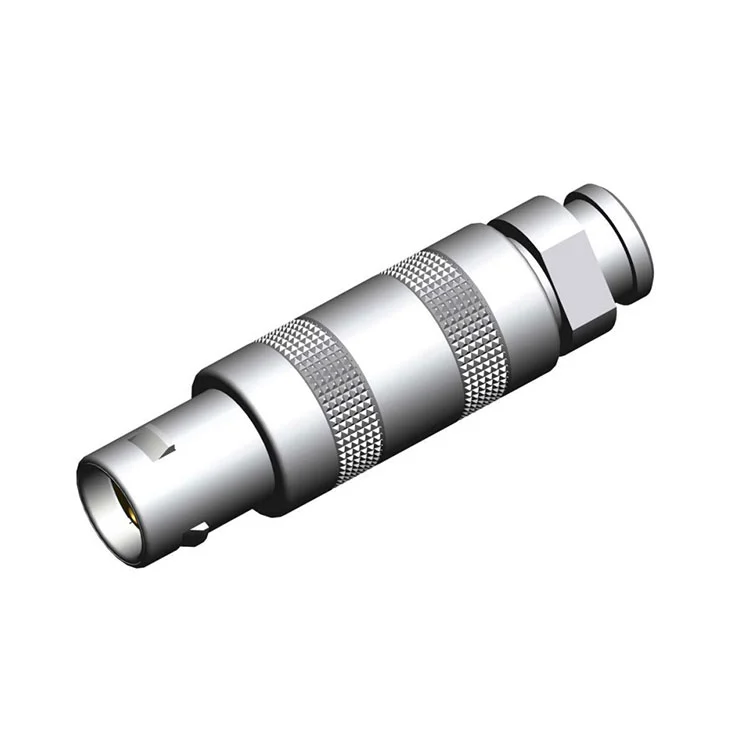

Zer da S Series Metal Push-Pull konektorea?
TheS serie metalezko Push-pull konektoreaKonektore zirkular trinkoa da, instalazio-espazio mugatuetan konexio elektriko fidagarriak behar dituzten aplikazioetarako garatua. Haridun konektore konbentzionalak ez bezala, bere push-pull auto-blokeatzeko mekanismoak azkar lotzea eta deslokatzea ahalbidetzen du, konexioa behar bezala aktibatzen denean ukimenezko eta entzuteko feedbacka ematen duen bitartean.
Elkarretaratzea-ek S Series ekipamendu eramangarri eta espazio mugatuetarako kokatzen du, non konektoreen tamainak, fidagarritasun mekanikoak, blindajeak eta funtzionamendu errazak sistemaren diseinuan eragina duten. Bere metalezko eraikuntzak erresistentzia mekanikoa eta 360 graduko blindaje elektromagnetikoa eskaintzen ditu, eta bere profil argala ekipamenduaren panelaren irtenguneak minimizatzen laguntzen du.
Seriea hainbat shell tamainatan eta kontaktu-konfiguraziotan dago eskuragarri. Konfigurazioaren arabera, ingeniariek soldadura edo PCB amaiera hauta dezakete muntaia-eskakizun desberdinekin bat etortzeko. Malgutasun horri esker, konektorea egokia da prototipo trinkoetarako eta bolumen bidez ekoiztutako ekipo profesionaletarako.
Zeintzuk dira S seriearen abantaila nagusiak?
Konektoreen aukeraketa oso gutxitan oinarritzen da zehaztapen bakar batean. Elektronika eramangarrietarako eta ekipo profesionaletarako, diseinatzaileek normalean instalazio-espazioa, konexio-segurtasuna, seinalearen osotasuna, iraunkortasuna eta fabrikazio-eskakizunak orekatu behar dituzte. S Series-ek faktore horiei aurre egiten die diseinu-ezaugarri batzuen bidez.
Eraikuntza trinkoa eta arina
Profil baxuko diseinuak muntaketa gainazaletik haratago hedatzen den konektore-etxe kopurua murrizten du. Hau bereziki baliotsua da eskuko tresnetan eta xasis trinkoetan, non panelen espazioaren milimetro bakoitzak garrantzia duen.
Push-pull blokeo azkarra
Auto-blokeatzeko mekanismoak esku bakarreko funtzionamendu azkarra onartzen du. Klik entzunezkoak eta ukimenezko iritziak operadoreei konpromiso arrakastatsua identifikatzen laguntzen die, eta hori bereziki erabilgarria da konektoreak posizio mugatuetan edo ikusmen mugatuetan instalatu behar direnean.
360 graduko EMC blindajea
Metalezko karkasak etengabeko blindaje elektromagnetikoa eskaintzen du konexio-interfazearen inguruan. Argitaratutako zehaztapenek 60 dB-ko atenuazioa baino gehiago adierazten dute 100 MHz-n, eta seriea egokia da interferentzia elektromagnetikoak seinale sentikorrak eragin ditzaketen ekipoetarako.
Estekatze-iraunkortasun handia
S seriea behin eta berriz konektatzeko eta deskonexiorako diseinatuta dago, 5.000 estekatze-ziklo baino gehiagoko iraupenarekin. Garrantzitsua da maiz mantentzen edo birkonfiguratzen diren proba-ekipoetarako, tresna medikoetarako eta sistema eramangarrietarako.
- Profil baxuko panelen instalazioa
- Push-pull autoblokeatzeko eragiketa
- Blindamendu elektromagnetikorako metalezko karkasa
- Shell tamaina eta kontaktuen konfigurazio anitz
- 5.000 estaltze-ziklo baino gehiago
- Funtzionamendu-tenperatura aukerak -45°C-tik +125°C-ra
Zeintzuk dira zehaztapen tekniko nagusiak?
Zehaztapen elektriko eta mekanikoak ulertzea ezinbestekoa da konektore zirkular bat produktu berri batean integratu aurretik. Ondorengo zehaztapenek S Series-en argitaratutako konfigurazioa laburbiltzen dute.
| Parametroa | S seriearen zehaztapena |
|---|---|
| Maskorraren materiala | Letoia, estandarra |
| Maskorraren Tamainak | 0, 1 eta 2 |
| Harremanetarako aukerak | 2 eta 6 pin erreferentziatutako konfigurazioan; dentsitate handiagoko aukerak egon daitezke |
| Egungo balorazioa | 5A eta 15A kontaktu bakoitzeko, kontaktu-neurgailuaren arabera |
| Tentsio Balorazioa | 200V-tik 500V AC/DC |
| Estekatze Zikloak | 5.000 operazio baino gehiago |
| Tenperatura tartea | -45°C eta +125°C artean |
| EMI blindajea | 360°ko metalezko blindajea; >60 dB atenuazioa 100 MHz-tan |
| Sarrera babesa | IP50 estandarra |
| Gatz Spray Erresistentzia | 72 ordu baino gehiago |
| Kontaktu Erresistentzia | ≤5 mΩ hasierakoa |
| Isolamendu Erresistentzia | ≥5000 MΩ 500 VDC-tan |
Benetako balorazioak beti egiaztatu behar dira konektorearen konfigurazio espezifikoaren, kontaktuaren tamainaren, amaiera-metodoaren eta aurreikusitako funtzionamendu-baldintzen arabera, azken produktuaren kalifikazioa baino lehen.
Non erabiltzen da S Series Metal Push-Pull konektorea?
Dimentsio trinkoen, blokeo azkarraren, blindajearen eta iraunkortasun mekanikoen konbinazioak S Series egokia egiten du maiz konexioa behar duten ekipoetarako, aztarna orokor txikia mantenduz.
Medikuntza eta Diagnostiko Ekipamendua
Ultrasoinu sistema eramangarriek, pazienteen monitoreek, pultsu-oximetroek, ekipo elektrokirurgikoek eta diagnostiko-tresnek ekipamenduen mugimenduan eta zerbitzuetan seguru mantentzen diren konektore trinkoen abantailak izan ditzakete. Konektoreen fidagarritasuna bereziki garrantzitsua da seinale elektrikoek behin eta berriz erabileran egonkor egon behar dutenean.
Proba eta Neurketa Ekipoak
Eskuko osziloskopioek, multimetroek, analizatzaile logikoek, kalibrazio-ekipoek eta ingurumen-saiakuntza-tresnek kanpoko interfaze trinkoak behar dituzte askotan. push-pull mekanismoak konexio-aldaketak maiz errazten ditu, metalezko maskorrak seinale sentikorrak interferentzia elektromagnetikoetatik babesten laguntzen duen bitartean.
Teknologia eramangarria eta eramangarria
Industri exoeskeletoek, eramangarriak diren monitorizazio-sistemek, buruan muntatutako ekipamenduek eta beste elektronika eramangarriek espazio- eta pisu-murriztapen zorrotzak jasan ditzakete. Konektore zirkular mehe batek beste aukera bat eskaintzen die diseinatzaileei, ohiko interfaze handiagoak desegokiak direnean.
Ikus-entzunezko Ekipo Profesionalak
Grabagailu eramangarriek, difusio-kamerek, haririk gabeko transmisoreek eta erlazionatutako ekipo profesionalek behin eta berriz manipulazioa jasan dezaketen konektoreak behar dituzte. Blokeatze azkarreko interfazeak eremuaren erabilgarritasuna hobe dezake hari-lotze prozesu luze batean fidatu gabe.
Nola hautatu behar dute ingeniariek konektore egokia?
Konektore bat aukeratzeak ekipamenduaren benetako elektriko, mekaniko, ingurumen eta instalazio eskakizunetatik hasi behar du, eskuragarri dagoen modelo txikiena hautatu beharrean.
- Zehaztu harremanetarako eskakizuna:Identifikatu behar den potentzia- eta seinale-zirkuitu kopurua eta utzi behar adina leku etorkizuneko diseinu-aldaketetarako.
- Egiaztatu kalifikazio elektrikoak:Konparatu funtzionamendu-tentsioa eta korrontea konektorearen balio nominalekin, kontaktu-neurria eta tenperatura kontuan hartuta.
- Ebaluatu eskuragarri dagoen espazioa:Berretsi maskorraren tamaina, panelen ebakidura, konektorearen sakonera, kableen bideratzea eta elkartze-interfazearen inguruko sakea.
- Kontuan izan estaltze-maiztasuna:Mantentzen diren ekipoetarako, lehentasuna eman behin eta berriz estaltze-zikloetarako diseinatutako konektoreak.
- Berrikusi ingurumen-baldintzak:Tenperaturak, bibrazioak, kolpeak, hezetasunak, korrosioak eta interferentzia elektromagnetikoak eragin ditzakete konektoreen aukeraketan.
- Definitu amaiera-metodoa:Erabaki soldadura, PCB edo kable-multzoaren amaierak fabrikazio-prozesuarekin bat datozen ala ez.
OEM proiektuetarako, konektorea kable-multzoarekin, atzealdearekin, tentsio-erliebearekin, panelen egiturarekin eta kableatu eskemarekin batera ebaluatzea ere erabilgarria da. Ikuspegi honek integrazio-arazoak murrizten ditu geroagoko ekoizpen-fasetan.
Nola pertsonalizatu daiteke S seriea?
Ekipamendu-plataforma ezberdinek askotan konektore-konfigurazio desberdinak behar dituzte. Reunion-ek pertsonalizazio-aukerak eskaintzen ditu, S Seriea mekaniko eta kableen muntaketa eskakizun zehatzetara egokitzeko aukera ematen dutenak.
| Pertsonalizazio Arloa | Eskuragarri dauden aukerak |
|---|---|
| Maskorraren akabera / Kolorea | Zilarrezko, beltza edo hautatutako RAL koloreak |
| Harremanetarako Plating | Urre, zilar edo eztainu aukerak |
| Kablearen neurria | 32 AWG eta 20 AWG bitartekoak |
| Jaka Materialak | PVC, PUR, silikona edo PTFE |
| Laser markaketa | Logotipoa, pieza-zenbakia, barra-kodea edo bestelako identifikazioa |
| Enbalajea | Hodi antiestatikoak, zinta eta bobina eta etiketa pertsonalizatua |
Kable-multzo pertsonalizatuak aukeratutako luzerak, neurgailuak, blindaje-konfigurazioak eta gainmoldeatutako tentsio-arintzeko botak ere horni daitezke. Honek kontratazioa erraztu dezake OEM bati konektore bat eta instalatzeko prest dagoen kable-multzoa osagai integratu gisa eskuratzea ahalbidetuz.
Nola kontrolatzen du Reunion-ek produktuen kalitatea?
Konektore profesionalentzat, fabrikazio koherentea oinarrizko produktuaren diseinua bezain garrantzitsua da. Reunion-ek adierazi duenez, bere ekoizpen-prozesuak doitasun-mekanizazioa, gainazaleko tratamendua, kontaktu estanpazioa eta xaflaketa, txertaketa moldatzea, muntaia, saiakuntza elektrikoak, proba mekanikoak eta ontziratzea hartzen ditu.
Ekoizpen dimentsio kritikoak doitasun mekanizatuaren eta prozesuen monitorizazioaren bidez kontrolatzen dira. Amaitutako produktuak ikuskapen elektriko eta mekanikoa egiten dute, ukipen-erresistentzia, isolamendu-erresistentzia, erresistentzia dielektrikoa, jarraitutasuna, elkartze-indarra eta ikus-kontrolak barne.
Produktuaren informazioaren arabera, Reunion-en kalitate-sistemak ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognized egoera eta RoHS betetzen ditu. Konpainiak dio S Series konektoreek %100eko proba elektriko eta mekanikoak jasotzen dituztela bidali aurretik.
OEM erosleentzat, fabrikazio-kontrolaren, probaren, trazabilitatearen eta pertsonalizazio-laguntzaren konbinazio hau baliotsua izan daiteke konektoreen errendimenduak amaitutako produktuaren fidagarritasunari zuzenean eragiten dionean.
Maiz egiten diren galderak
Zerk bereizten du S seriea ohiko haridun konektore batetik?
Desberdintasun nagusia push-pull auto-blokeatzeko mekanismoa da. Eragileari konektorea bizkor lotzea eta askatzea ahalbidetzen dio, akoplamendu-azkoin bat biratu gabe, eta bereziki erosoa da ekipamendu eramangarrietarako, itsu-lotze egoeretarako eta konexio-aldaketa maiz eskatzen duten aplikazioetarako.
Zenbat estaltze-ziklo onartzen ditu S Series-ek?
Argitaratutako zehaztapenak 5.000 estaltze-eragiketa baino gehiago adierazten ditu. Benetako zerbitzu-bizitza konektorearen konfigurazioaren, funtzionamendu-ingurunearen, elkartze-baldintzen eta mantentze-praktiken araberakoa izan daiteke.
S seriea egokia al da ekipamendu medikoetarako?
Bai. Seriea diagnostiko eta tratamendu medikoko ekipoetarako kokatuta dago, eta Reunion-ek adierazi du bere kalitate sistema ISO 13485:2016 barne hartzen duela. Hala ere, amaitutako medikuntza-gailu osoak bere arauzko eta segurtasun-baldintzen erantzule izaten jarraitzen du.
Elkarretaratzea-ek kable-multzo pertsonalizatuak horni ditzake?
Bai. Kable-multzoak pertsonalizatu daitezke kable motaren, neurriaren, luzeraren, blindajearen, jaketa-materialaren eta tentsio-erliebearen diseinuaren arabera. Aukerak PVC, PUR, silikona eta PTFE kable materialak dira, 32AWG eta 20AWG bitarteko neurriekin.
Zein tenperatura-tarte dago eskuragarri?
Argitaratutako tarte estandarra -45 °C eta +125 °C artekoa da. Ingeniariek konektore zehatzaren, kontaktuen konfigurazioaren, kablearen eta muntaketaren tenperaturaren balorazioa berretsi behar dute tenperatura muturreko aplikazioetan erabili aurretik.
Konektorea pertsonalizatu al daiteke enpresaren logotipo edo pieza-zenbaki batekin?
Bai. Reunion-ek laser grabatua pertsonalizatzeko aukera gisa zerrendatzen du, bezeroei oskola logo batekin, pieza-zenbaki batekin, barra-kode batekin edo beste identifikazio-informazio batekin markatzeko aukera emanez.
Ondorioa
S Series Metal Push-pull konektorea konexio irtenbide trinko, seguru eta iraunkorra behar duten ingeniarientzat diseinatuta dago, blindajea edo zerbitzu-gaitasuna uko egin gabe. Bere push-pull blokeo-mekanismoak, metalezko eraikuntzak, oskolaren tamaina anitzek, amaiera-aukera malguek eta 5.000 estekatze-ziklo baino gehiagok oso egokia da ekipamendu medikoetarako, proba-tresnetarako, elektronika eramangarrietarako, sistema eramangarrietarako eta ikus-entzunezko aplikazio profesionaletarako. Produktu berri bat garatzen ari bazara edo ordezko konektore fidagarri baten bila bazabiltza, bisitatu Reunion-en S Series produktuaren orrira eskuragarri dauden konfigurazio eta harremanetarako aukerak berrikusteko. Zehaztapen pertsonalizatuetarako, kable-multzoetarako, OEM-ren eskakizunetarako edo bolumen-erosketa egiteko,jarri gurekin harremanetanzure eskaera eztabaidatzeko Reunion ingeniaritza taldearekin eta irtenbide egoki bat eskatzeko.
