Artikuluaren laburpena:Ethernet sare industrialak gero eta garrantzi handiagoa hartzen dutenez automatizazioan, ikusmenean, zaintzan, LED sistemetan eta ekipo adimendunetan, konektoreen fidagarritasunak zuzenean eragiten du datuen osotasunean eta sistemaren funtzionamendu-denboran.Elkarretaratzea'sRJ45 seinale konektoreaRJ45 interfaze ezagunak industria mailako babes mekanikoarekin, muntatzeko konfigurazio malguekin eta errendimendu elektriko fidagarriarekin konbinatzen ditu. 10 Gbps-ko datu-tasa, CAT5e CAT7 kableen bidez, IP50/IP67 babes-aukerak eta gutxienez 2.000 estekatze-ziklo onartzen dituena, RJ45 konektore komertzialen ohikoek ingurumenaren iraunkortasun nahikoa edo epe luzerako egonkortasuna eskain dezaketen aplikazioetarako diseinatuta dago.

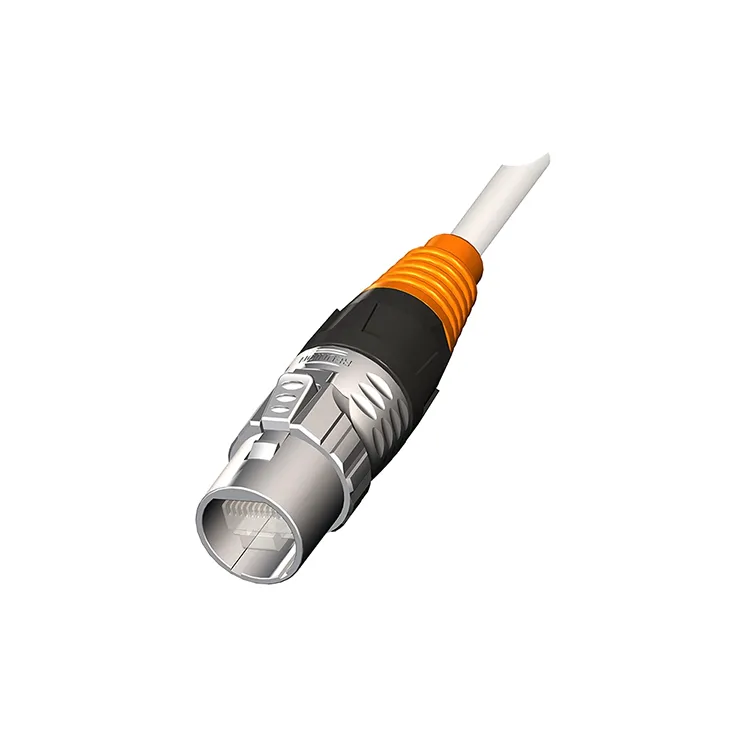

AnRJ45 seinale konektoreaSareko ekipoen, kableen, kontrol-sistemen eta industria-gailuen artean konexio fisiko fidagarria ezartzeko diseinatutako Ethernet interkonexio-osagai bat da. RJ45 konektore konbentzionalak bulegoetan eta sare komertzialetan oso erabiliak diren arren, industria-aplikazioek sarritan bibrazio, hezetasun, hauts, tenperatura-aldaketetan, estaldura errepikatu eta estres mekanikoetan jartzen dituzte konektoreak.
Hori dela eta, RJ45 diseinu industrialak normalean babes mekanikoari, blokeo-mekanismoei, zigilatzeari, materialaren hautapenari eta epe luzeko egonkortasun elektrikoari garrantzia handiagoa ematen die. Reunion-en irtenbideak RJ45 interfaze estandarra industriara zuzendutako eraikuntzarekin konbinatzen du fabrikako automatizazioa, ikusmen automatikoa, kanpoko zaintza, LED pantailak eta industria komunikazio sistemak barne.
Konektoreak Ethernet komunikazioa onartzen du PROFINET, EtherNet/IP, EtherCAT eta TCP/IP estandarra bezalako sareetan zehar. Konfigurazioaren arabera, kable bidezko, paneleko muntaketa edo PCB muntatzeko aukerak ere horni daitezke, ingeniariei konektorea ekipamendu-egitura desberdinetan integratzea erraztuz.
Ingurune industrialetan erabiltzen diren Ethernet sareek bulego-sare tipikoen eskakizun desberdinak dituzte. Kontrolatutako IT gela baten barruan instalatutako konektoreak oso gutxitan topa ditzake ura, olioa, bibrazioak, hautsa edo mugimendu mekaniko errepikatuak. Aitzitik, komunikazio-interfaze industrial bat kontrol-armairuetan, zelula robotikoetan, produkzio-makinetan, kanpoko ekipamenduetan edo ikuskapen sistemen barruan instala daiteke.
Konektore industrial fidagarri batek, beraz, hainbat kezka praktiko erantzun beharko lituzke:
Faktore hauek bereziki garrantzitsuak dira Ethernet lotura bat makinen kontrolaz, denbora errealeko datuen trukeaz, kameraren komunikazioaz edo urruneko ekipoen monitorizazioaz arduratzen denean.
Ondo diseinatutako konektore industrial batek errendimendu elektrikoa, iraunkortasun mekanikoa eta instalazioaren erosotasuna orekatu behar ditu. Reunion-en RJ45 seinale-konektoreak Ethernet aplikazio zorrotzetarako zuzendutako hainbat ezaugarri ditu.
| Ezaugarri | Elkarretaratzea RJ45 seinale-konektorea | Ingeniaritza Prestazioa |
|---|---|---|
| Datu-tasa | Gehienez 10 Gbps | Abiadura handiko Ethernet komunikazioa onartzen du |
| Etxebizitza | Zink aleazioa, PA6 aukerakoa | Babes mekanikoa eta konfigurazio malgutasuna eskaintzen ditu |
| Babesa | IP50 / IP67 lotzen denean | Ingurumen-baldintza desberdinetarako egokia |
| Estekatze Zikloak | ≥2.000 | Behin eta berriz mantentze-lanak eta ekipamendu-zerbitzuak onartzen ditu |
| Funtzionamendu-tenperatura | -40°C eta +85°C artean | Tenperatura industrialeko baldintza zabaletarako egokia |
| Kable Irteera | 180° zuzena / 90° angelu zuzena | Ekipo trinkoetan instalazioaren malgutasuna hobetzen du |
| Amaiera | Soldadura-kopa edo IDC | Eremu eta muntaketa eskakizun desberdinak onartzen ditu |
Diseinu-ezaugarri aipagarri bat biraketa azkarreko blokeo-sistema da. Marruskadura-egokitzeko interfaze sinple batekin alderatuta, blokeo-mekanismo dedikatu batek konexio-segurtasun gehigarria eskain dezake bibrazioak edo mugimendu errepikatuak espero diren lekuetan.
Ethernet konektore bat aukeratzeak sarearen elektrizitate- eta ingurumen-eskakizunetatik hasi beharko luke itxurarekin bakarrik. Ingeniariek transmisio-abiadura, inpedantzia, kontaktuen erresistentzia, funtzionamendu-tenperatura, babes-maila, kableen bateragarritasuna eta konfigurazio mekanikoa ebaluatu behar dituzte.
| Zehaztapena | Elkarrekiko Balio Tipikoa | Zergatik Garrantzitsua |
|---|---|---|
| Inpedantzia Ezaugarria | 100 Ω ± % 5 | Seinale diferentzial portaera egokia mantentzen laguntzen du |
| Egungo balorazioa | 1,5 A kontaktu bakoitzeko | Kontaktu etengabeko korronte gaitasuna definitzen du |
| Tentsio Balorazioa | 50 V | Zehaztutako lan-tentsioa definitzen du |
| Kontaktu Erresistentzia | ≤10 mΩ hasierakoa | Erresistentzia txikiagoak kontaktu elektriko egonkorra onartzen du |
| Isolamendu Erresistentzia | ≥500 MΩ 500 VDC-tan | Isolamenduaren errendimendua adierazten du |
| Kableen bateragarritasuna | CAT5e / CAT6 / CAT6a / CAT7 | Ethernet sistemaren diseinurako malgutasuna eskaintzen du |
| Funtzionamendu-tenperatura | -40°C eta +85°C artean | Tenperatura-ingurune zorrotzak onartzen ditu |
Abiadura handiko sistemetarako, ingeniariek txertatze-galera, itzulera-galera, kableen eraikuntza, blindaje-estrategia, lurra eta transmisio-kanal osoa ere kontuan hartu behar dituzte. Konektorearen errendimendua ezin da kablearen, amaiera-metodoaren eta sare-arkitekturaren arabera ebaluatu.
Elkarretaratzea-ek CAT5e, CAT6, CAT6a eta CAT7 kableentzako euskarria zehazten du, adierazitako AWG 26-22 barrutian dauden eroale trinkoak edo solidoak barne. Horri esker, konektorea Ethernet azpiegitura estandarretarako eta errendimendu handiagoko industria-komunikazio-sistemetarako kontuan hartu daiteke.
Ethernet-en aldakortasunari esker, RJ45 interfazeak garrantzitsuak dira industria eta merkataritza sistema askotan. Bertsio malkartsu bat bereziki erabilgarria bihurtzen da konektoreak ingurumeneko tentsio edo tentsio mekanikoak jasan behar dituenean.
Ekoizpen-lerro automatizatuak PLC, kontrolagailu, sentsore, unitate, ordenagailu industrial eta sareko beste ekipo batzuen arteko komunikazioaren araberakoak dira. Ethernet interfaze iraunkor batek etengabeko funtzionamenduan zehar konexio egonkorrak mantentzen lagun dezake.
Kamera industrialek irudi datu kopuru handiak sor ditzakete. Abiadura handiko Ethernet konexioa garrantzitsua da, beraz, kamera, ordenagailu industrial eta kontrol sistemen artean ikuskapen-informazioa transferitzeko.
Kanpoko monitorizazio-ekipoek euria, hautsa, tenperatura-aldakuntza eta esposizio fisikoa izan ditzakete. IP baloratu duen konektore egoki batek babes gehigarria eman dezake Ethernet interfazean.
LED pantaila handiek eta argiztapen ekipo profesionalek maiz kontrol fidagarria eta datu-komunikazioa behar dute. Kablearen irteera malguak eta blokeo segurua dituen konektoreak espazio mugatua duten ekipoetan instalazioa erraz dezake.
Kontrol-armairuek hainbat komunikazio-interfaze izan ditzakete eremu mugatu batean. Panel muntatzeko eta PCB muntatzeko konfigurazioek integrazio-aukera gehigarriak eskaintzen dizkiete ekipoen fabrikatzaileei eta sistema integratzaileei.
Ethernet konektore industrial bat eskuratzean, erosleek aplikazioa definitu beharko lukete produktu indibidualak alderatu aurretik. Honako kontrol-zerrenda honek aukeraketa murrizten lagun dezake:
Proiektu pertsonalizatuetarako, erosleek espero diren eskaera-kopuruak, kablearen luzera, konektoreen orientazioa, markatze-eskakizunak, etxebizitza-materialen lehentasunak eta instalazio-murrizketak ere eman beharko dituzte. Xehetasun horiei esker, hornitzaileak konfigurazio bat gomendatzen du katalogoko zati estandarra eskaini beharrean.
Elkarretaratzea Txinan oinarritutako konektoreen fabrikatzailea da, energia, seinalea, automatizazio industriala, konektore iragazgaitza eta kableak muntatzeko produktuetan esperientzia duena. Bere fabrikazio-gaitasunen artean konektoreen diseinua, injekzio-moldeaketa, soldadura, alanbreak moztea eta kentzea, muntatzea eta kableen muntaketa daude.
RJ45 produktu-lerroari dagokionez, Reunion-ek dio unitate bakoitzak proba elektrikoak egiten dituela bidali aurretik. Konpainiak kable bidezko, paneleko muntaketa eta PCB muntatzeko konfigurazioak ere eskaintzen ditu, kableen irteera zuzen eta angelu zuzenekin batera. Aukera hauek erabilgarriak izan daitezke diseinu mekaniko ezberdineko ekipoak garatzen dituzten OEM eta sistema integratzaileentzat.
Elkarretaratzea-en fabrikazio-eragiketa zabalagoak 4.000 metro koadroko ekoizpen-instalazio bat, 150 langile inguru eta 10 produkzio-lerro ditu. Bere I+G taldeak esperientziadun 10 ingeniari baino gehiago biltzen ditu, eta konpainiak urtero pertsonalizatutako 30 proiektu baino gehiago ematen ditu. Konpainiak ere dio bere kalitate sistemak ISO 9001, ISO 14001 eta ISO 13485 ziurtagiriak barne hartzen dituela, produktu aplikagarrietarako RoHS eta REACH bezalako betetze-dokumentazio gehigarriarekin.
Seinale-konektoreen hornitzaile bat ebaluatzen duten erosleentzat, fabrikazio- eta ingeniaritza-gaitasun hauek produktuaren zehaztapenekin, proba-prozedurarekin, pertsonalizazio-eskakizunekin eta entrega-itxaropenekin batera har daitezke.
Elkarretaratzea RJ45 seinale-konektorea 10 Gbps-ko datuen transmisiorako zehazten da CAT6a edo CAT7 kableatu egokiekin eta sareko ekipo bateragarriekin erabiltzen denean. Benetako sistemaren errendimendua Ethernet kanal osoaren araberakoa da, kablea, amaiera eta gailu aktiboak barne.
Hautatutako konfigurazioek IP67 babesa eskaintzen dute elkartzen direnean, hautsaren eta uraren esposizioaren aurkako babesa behar duten aplikazioetarako egokiak izanik. Instalazio osoa oraindik ere ebaluatu behar da kableen sarrera, estaltze-egoera, itxituraren diseinua eta ingurumen-esposizioa.
Zehaztutako bateragarritasunak CAT5e, CAT6, CAT6a eta CAT7 kableak barne hartzen ditu, adierazitako AWG 26-22 barrutian dauden eroale trinkoak edo solidoak onartzen dituztenak.
RJ45 seinale-konektore industriala gutxienez 2.000 estekatze-zikloetarako zehazten da. Hori bereziki garrantzitsua da aldizkako mantentze-lanak, ordezkapenak, ikuskapenak edo landa-zerbitzuak behar dituzten ekipoetan.
Bai. Proiektuaren eskakizunen arabera, pertsonalizazioak konfigurazioa, kablearen luzera, markaketa, etxebizitza aukerak eta bestelako xehetasun mekanikoak izan ditzake. Erosleek aplikazio-ingurunea, kablearen zehaztapena, instalazio-metodoa, kantitatea eta beharrezko entrega-egutegia eman behar dituzte aurrekontua eskatzeko.
Ethernet konexio fidagarria sistema osoaren eskakizun elektriko, mekaniko eta ingurumen-eskakizunekin bat datorren konektore bat hautatzen hasten da. Automatizazio industrialerako, ikusmen automatikorako, zaintzarako, LED ekipamenduetarako eta sareko beste gailu batzuetarako, industria-mailako RJ45 interfazeak bulegoko sareko ohiko hardwaretik haratago behar den iraunkortasuna eta instalazio-malgutasuna eskain ditzake.
Elkarretaratzea-ek RJ45 bateragarritasuna IP babesteko aukerekin, industria-tenperaturaren errendimenduarekin, muntaketa-konfigurazio anitzekin, blokeo seguruarekin eta abiadura handiko Ethernet transmisioarekin konbinatzen ditu. bat hornitzen ari bazaraRJ45 seinale konektoreaOEM produkziorako, sistema integratzeko edo erosketa masiborako, berrikusi zure kablea eta ingurumen-eskakizunak lehenik, eta ondoren eztabaidatu beharrezko konfigurazioa ingeniaritza taldearekin.
Zure ekipoetarako Ethernet konexio fidagarria garatzeko prest?Jarri harremanetan Reunion-ekin zehaztapen teknikoak, konfigurazio pertsonalizatuak, lagin-eskakizunak eta erosteko laguntza handia lortzeko.jarri gurekin harremanetangaur zure RJ45 seinale-konektorearen proiektua eztabaidatzeko eta zure aplikaziora egokitutako irtenbide bat jasotzeko.
