Zergatik da M12 serieko sentsore industrialaren konektorea ezinbestekoa fabrika adimendunaren konexio fidagarrirako

Automatizazio-sistema modernoak sentsoreen, kontrolagailuen, makinen eta komunikazio-sareen arteko konexio egonkorren araberakoak dira.Elkarretaratzea'sM12 serieko sentsore industrialaren konektoreaIngurune zorrotz horietarako diseinatuta dago, eta 12 mm-ko hari-interfaze estandarizatua, IP67 babesa, pin anitzeko konfigurazio eta seinale-transmisio fidagarria konbinatzen ditu industria detektatzeko eta automatizazio aplikazioetarako.

M12 konektorea sentsore industrialetarako konexio estandar praktiko bihurtu da, tamaina trinkoa, segurtasun mekanikoa, ingurumena babestea eta errendimendu elektrikoa orekatzen dituelako. Hurbiltasun eta fotoelektriko sentsoreetatik presioa, tenperatura eta IO-Link gailuetara bitarteko aplikazioetarako, M12 konfigurazio zuzena aukeratzeak zuzenean eragin dezake sistemaren fidagarritasuna. Reunion-ek M12 sentsore-konektore-soluzioak eskaintzen ditu 2 eta 17 pin-ko konfigurazioekin, A kodeko aukerekin, blindatu edo blindatu gabeko diseinuekin, urrezko letoizko kontaktuekin eta kable-multzo pertsonalizatuekin. IP67 babesarekin, % 100eko proba elektrikoekin eta DIN EN 61076-2-101 arauarekin, konektore-familia egokia da fabrika-ingurune zorrotzetarako, ontziratzeko ekipamenduetarako, automobilgintzako elektronika, elikagaiak prozesatzeko makineria eta beste automatizazio industrialeko beste sistema batzuetarako.

Aurkibidea

1. Zer da M12 serieko sentsore industrialaren konektorea?
2. Zergatik erabiltzen da M12 konektorea industria automatizazioan?
3. Zein ezaugarri nagusi bilatu behar dituzte ingeniariek?
4. M12 konektorearen zehaztapen teknikoak begirada batean
5. Non erabiltzen dira normalean M12 sentsore-konektoreak?
6. Nola hautatu behar duzu M12 sentsore konektore egokia?
7. Zerk egiten du Reunion-en M12 irtenbidea aukera praktikoa?
8. Maiz egiten diren galderak
9. Ondorioa

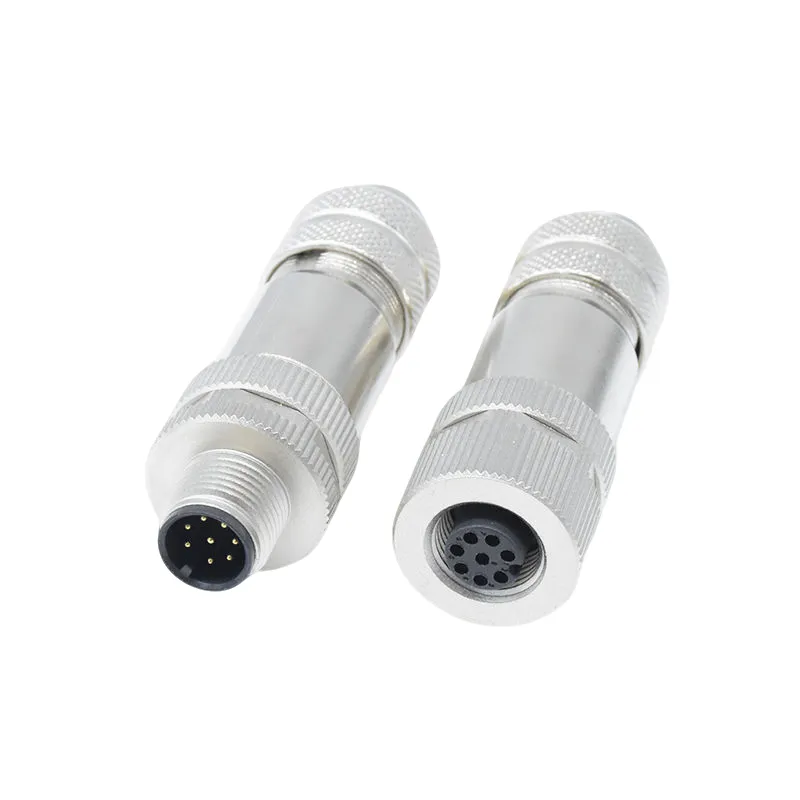

Zer da M12 serieko sentsore industrialaren konektorea?

M12 konektorea 12 mm-ko interfaze nominala duen konektore zirkular trinkoa da, sentsore industrialak eta automatizazio osagaiak konektatzeko normalean. Haridun akoplamendu-mekanismoak entxufe eta entxufe diseinu konbentzional askok baino bibraziorako ahultasun txikiagoa duen konexio segurua sortzen du.

TheM12 serieko sentsore industrialaren konektoreabereziki sentsore-aplikazioekin lotuta dago, A kodetutako konfigurazioak sentsazio industrialaren funtzio arruntak onartzen dituelako. Pin kopuruaren eta diseinu elektrikoaren arabera, M12 konexio batek potentzia, seinale diskretuak, seinale analogikoak edo komunikazio digitala transmiti ditzake.

Elkarretaratzea-en M12 seriea DIN EN 61076-2-101 arauaren arabera diseinatuta dago eta 2 eta 17 pin arteko konfigurazioetan dago eskuragarri. Produktu sortak babestutako eta blindatutako bertsioak, amaiera-metodo desberdinak eta ekipamendu-diseinu desberdinetarako kable-multzoa ere biltzen ditu.

Zergatik erabiltzen da M12 konektorea industria automatizazioan?

Industri sentsoreek bibrazioak, hautsa, hezetasuna, olioa, produktu kimikoak eta behin eta berriz mugimendu mekanikoak saihestu ezin diren inguruneetan funtzionatzen dute maiz. Baldintza hauetan erabiltzen den konektore batek seinale elektriko bat transferitzea baino gehiago egin behar du.

1. Harizko konexio segurua

Haridun akoplamendu-mekanismoak elkarketa egonkorra mantentzen laguntzen du sentsoreak mugitzen diren makinetan, garraiatzaileetan, ekipo robotikoetan eta produkzio-lerroetan instalatzen direnean. Horri esker, bibrazioak eragindako etengabeko konexioen aukera murrizten da.

2. Diseinu industrial trinkoa

12 mm-ko forma-faktorea instalazio-espazioaren eta konexio-gaitasunaren arteko oreka erabilgarria eskaintzen du. Ingeniariek sentsoreak makinen egitura trinko samarretan integra ditzakete tamaina handiko konektoreak erabili gabe.

3. Ingurumena babestea

Lotutako egoeran IP67 babesak konexioa hautsetik eta aldi baterako ur murgiltzetik babesten laguntzen du. Horri esker, M12 konfigurazio egokiak erabilgarriak dira garbiketa-eremuetarako, kanpoko ekipamenduetarako eta partikula handiko ekoizpen-inguruneetarako.

4. Sentsore adimendunen laguntza

Automatizazio industriala gero eta gehiago mugitzen da konektatutako sentsoreetara eta denbora errealeko diagnostikoetara. 4 pin M12 konfigurazio egoki batek IO-Link komunikazioa onar dezake, sentsoreen datuak eta diagnostiko informazioa konexio azpiegitura beretik bidaiatzeko aukera emanez.

Zein ezaugarri nagusi bilatu behar dituzte ingeniariek?

M12 konektore guztiak ez dira berdinak. Sentsazio-sistema industrial baterako konektore bat zehaztean, ingeniariek errendimendu elektrikoa, ingurumenaren babesa, eraikuntza mekanikoa eta aurreikusitako sentsorearekiko bateragarritasuna ebaluatu behar dituzte.

• A-kodetutako interfazea:Sentsore industrialen aplikazioetarako ohiko konfigurazioa.
• 2 eta 17 pin arteko aukerak:Konektoreari seinale-eskakizun sinple eta konplexuagoei erantzuteko aukera ematen die.
• IP67 babesa:Fabrika eta kanpoko ingurune zorrotz askotarako egokia behar bezala uztartuta.
• Urrez estalitako kontaktuak:Urrezko estaldura duten letoizko kontaktuek kontaktu erresistentzia baxua eta korrosioarekiko erresistentzia mantentzen laguntzen dute.
• Bertsio babestuak:Interferentzia elektromagnetikoak seinale analogiko edo digitalen eragina izan dezakeen aplikazioetarako erabilgarria da.
• PUR kable aukerak:Olioa, ebaketa-likidoak, produktu kimikoak edo maiz mugimenduak dituzten inguruneetarako egokia.
• Amaitzeko hainbat metodo:Soldadura, murgiltze-soldadura, krispaketa eta berun hegalariaren konfigurazioek instalazio-baldintza desberdinak onartzen dituzte.

Sentsazio adimendunaren aplikazioetarako, blindajea, kableen eraikuntza, kontaktuen kalitatea eta seinalearen osotasuna bereziki garrantzitsuak dira. Ezaugarri horiek benetako ingurune eragilearen arabera hautatzeak konexioarekin lotutako akatsak murrizten lagun dezake.

M12 konektorearen zehaztapen teknikoak begirada batean

Ondoko zehaztapenek Reunion-en A kodetutako M12 sentsore-konektoreen sortaren parametro elektriko eta mekaniko adierazgarriak laburbiltzen dituzte.

Zehaztapen orokorrek honako hauek dira: -25 °C eta +85 °C arteko funtzionamendu-tenperatura tartea, IP67 babesa lotzen denean, gutxienez 100 estaltze-ziklo eta 48 orduko gatz-lainoaren erresistentzia. Konektoreak PA66 isolamendua eta letoizko kontaktuak erabiltzen ditu urrezko estaldurarekin. Materialak RoHS betetzen dira, eta ekoizpen-unitateek proba elektrikoak egiten dituzte bidali aurretik.

Non erabiltzen dira normalean M12 sentsore-konektoreak?

Eraikuntza trinkoa, hari-blokeoa, ingurumen-zigilatzea eta pin-konfigurazio malguaren konbinazioak M12 konektibitatea automatizazio-aplikazio zabaletarako egokia da.

Fabrikaren automatizazioa

Hurbiltasun-sentsoreek, sentsore fotoelektrikoek, muga-etengailuek eta beste makina-sentsoreek M12 konexioak erabil ditzakete detekzio-seinaleak PLCei eta kontrol-sistemei komunikatzeko.

Automobilgintzako fabrikazioa

Automobilgintzako produkzio-lerroek bibrazio maila altua, materialaren manipulazio automatizatua eta sentsore sare zabalak izaten dituzte. Mekanikoki segurua den konektore batek etengabeko funtzionamendu osoan konexio fidagarriak mantentzen lagun dezake.

Enbalatzeko makineria

Paketatze-ekipoak produktuen, posizioen, ontzien eta makinen egoera zehatzen hautematearen araberakoak dira. M12 sentsoreen konexioek sentsoreen eta automatizazio kontrol sistemen arteko kableatuak erraztu ditzakete.

Elikagaien prozesatzea

Garbiketa-inguruneek ingurumena babesteko egokia duten konektoreak behar dituzte. Hautsaren eta hezetasunaren aurkako erresistentzia behar den lekuetan IP67-mailako M12 konexioa har daiteke, baldin eta instalazio osoa behar bezala diseinatu eta mantentzen bada.

Fabrikazio adimenduna eta IO-Link

IO-Link gaitutako sentsoreek prozesuko datuak eta diagnostikoak eman ditzakete ohiko sentsazio-seinaleez gain. 4 pin M12 konfigurazio egoki batek interfaze praktiko bat eskain dezake konektatutako gailu hauetarako.

Nola hautatu behar duzu M12 sentsore konektore egokia?

M12 konektore bat aukeratzeak sentsorearen eskakizun elektriko eta mekanikoekin hasi beharko luke kostu txikieneko aukera hautatzea baino.

1. Berretsi pin kopurua.Zehaztu zenbat potentzia, seinale, komunikazio eta konexio osagarri behar diren.
2. Egiaztatu tentsio- eta korronte-eskakizunak.Ziurtatu hautatutako konfigurazioak aplikaziorako gaitasun elektriko nahikoa ematen duela.
3. Aukeratu kodetze mota.A kodetutako M12 konektoreak sentsore eta eragingailuen aplikazioekin lotzen dira normalean.
4. Ingurumen-baldintzak ebaluatzea.Kontuan izan ura, hautsa, olioa, produktu kimikoak, tenperatura, bibrazioak eta kanpoko esposizioa.
5. Zehaztu blindajea behar den ala ez.Babestutako bertsioak onuragarriak izan daitezke EMIarekiko sentikorrak diren komunikazio analogiko eta digitaletarako aplikazioetarako.
6. Aukeratu kable egokia.PUR onuragarria izan daiteke industria-ingurune zorrotzetan, eta PVC-a, aldiz, ez diren aplikazio agresiboen egokitzea.
7. Zehaztu konektorearen orientazioa.Diseinu zuzenek eta angelu zuzenek kableen bideratzea eta erabilgarri dagoen instalazio-espazioa optimizatzen lagun dezakete.

IO-Link aplikazioetarako, 4 pin A-kodeko konfigurazioa aukera arrunta da. Kableen ibilbideak, baldintza elektromagnetikoak edo makinaren mugimendua eskatzen dutenean, kablearen eraikuntza eta blindajea konektorearekin batera ebaluatu behar dira.

Zerk egiten du Reunion-en M12 irtenbidea aukera praktikoa?

Elkarretaratzea-ek konektoreen fabrikazioa, kableen prozesatzea, muntaia eta proba elektrikoak konbinatzen ditu ekoizpen prozesu integratuaren barruan. Ikuspegi honek fabrikazio fase kritikoen kontrol handiagoa eskaintzen du, doitasun-mekanizaziotik eta xaflatze selektibotik injekzio-moldeaketa eta azken ikuskapenera arte.

Konpainiaren M12 konektorearen ekoizpenak muntaketa automatizatua eta %100eko egiaztapen elektrikoa barne hartzen ditu, jarraitasuna, isolamenduaren erresistentzia eta erresistentzia dielektrikoa estaltzen dituena. Batch ingurumen-probak IP67 zigilatzea eta gatz-lainoaren erresistentzia bezalako parametroetarako ere erabiltzen dira.

OEM eta sistema integratzaileentzat, pertsonalizazioa konektorearen gorputzetik haratago heda daiteke. Eskuragarri dauden aukerak honako hauek dira:

• 2 eta 17 pin arteko konfigurazioak
• Kableen luzera pertsonalizatua 0,2 m-tik 20 m-ra
• PUR edo PVC kable-jaka
• Konfigurazio zuzenak edo angelu zuzenak
• Panelean muntatzeko edo kable bidez muntatzeko diseinuak
• Eraikuntza blindatua edo babestua
• Soldadura, krispaketa, murgiltze-soldadura edo berun hegalari amaiera
• Kableen marka eta ontzi pertsonalizatua

Hornitzaileak ebaluatzen dituzten erosleentzat, kalitate-sistemak eta trazabilitatea konektorearen zehaztapen fisikoak bezain garrantzitsuak izan daitezke. Reunion-ek dio bere ekoizpenak ISO 9001, ISO 14001 eta ISO 13485 kudeaketa sistemen arabera funtzionatzen duela, RoHS-ekin bat datozen materialekin eta atxikitako ikuskapen-dokumentazioarekin.

Maiz egiten diren galderak

1. Zertarako erabiltzen da nagusiki M12 serieko sentsore industrialaren konektorea?

M12 sentsore-konektore bat sentsore industrialak kontrol-sistemekin, PLCekin, I/O moduluekin eta automatizazio-ekipoekin konektatzeko erabiltzen da batez ere. Aplikazio tipikoak hurbiltasun sentsoreak, sentsore fotoelektrikoak, presio sentsoreak, tenperatura sentsoreak eta IO-Link gailuak dira.

2. Zein M12 konfigurazio erabiltzen da IO-Link-erako?

4 pin A-kodetutako M12 konfigurazioa IO-Link sentsore aplikazioetarako erabiltzen da. Antolamendu tipiko batek potentzia konexioak eta C/Q komunikazio linea eskaintzen ditu. Bertsio blindatuak eta industria-kableen eraikuntza egokia hauta daitezke interferentzia elektromagnetikoak edo kable luzeagoak direnean.

3. M12 konektore batek energia eta datuak transmititu ditzake?

Bai. Pin konfigurazioaren eta aplikazioaren arabera, M12 konexio batek potentzia eta seinale edo komunikazio funtzioak eraman ditzake. Esate baterako, 4 pin-ko konfigurazio batek potentzia eta IO-Link datuak onar ditzake, eta pin kopuru handiagoko bertsioek seinale osagarriak har ditzakete.

4. M12 konektore bat egokia al da ingurune industrial hezeetarako edo hautsez betetakoetarako?

M12 konektoreek behar bezala diseinatutako eta behar bezala loturiko konektoreek ingurumenaren babes handia eman dezakete. Reunion-en sentsore-konektoreen sorta IP67 baloratua dago asoziatuta dagoen egoeran, hautsez betetako, hezeko, kanpoko eta garbiketarekin lotutako aplikazio askotarako egokia da. Instalazio osoa beti ebaluatu behar da benetako ingurumen-baldintzetarako.

5. Zein kable-aukera daude M12 pertsonalizatutako muntaketetarako?

Pertsonalizatutako muntaiak kable-luzera ezberdinekin, PUR edo PVC-ko jaka, konektore zuzen edo angelu zuzeneko konfigurazioekin, blindaje-aukerekin eta mutur bakarreko edo bikoitzeko kable-multzoekin horni daitezke. Horri esker, konexioa makina-diseinu eta sentsore-instalazio-baldintzetara egokitu daiteke.

Ondorioa

Sentsore-sare fidagarri bat konexio fisiko fidagarriekin hasten da. M12 konektore egokiak estekatze mekaniko segurua, ingurumena babestea, kontaktu-erresistentzia baxua, seinale-ahalmen malgua eta automatizazio-arkitektura modernoekin bateragarriak izan ditzake. Pin konfigurazio anitzekin, aukera blindatuekin, IP67 babesarekin eta kable-multzo pertsonalizatuekin, Reunion-en M12 irtenbideak sentsazio industrialaren eskakizun ugari onartzen ditu. Sentsore-sistema berri bat planifikatzen ari bazara edo lehendik dauden konektore industrialak ordezkatzen badituzu, lortu informazio gehiago M12 serieko sentsore industrialaren konektoreari etajarri gurekin harremanetanorientazio teknikoa, zehaztapen pertsonalizatuak eta aplikazioetara bideratutako aurrekontua lortzeko.
