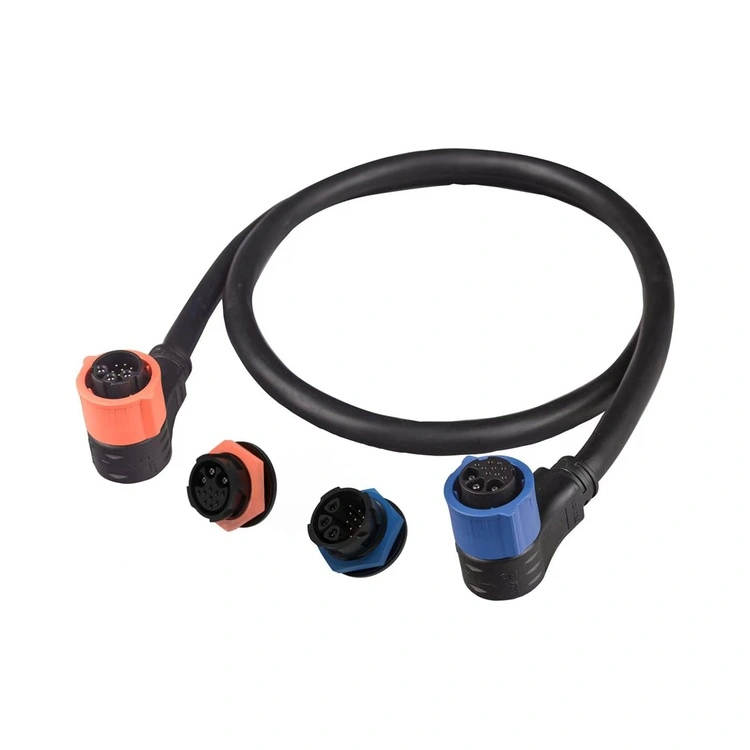

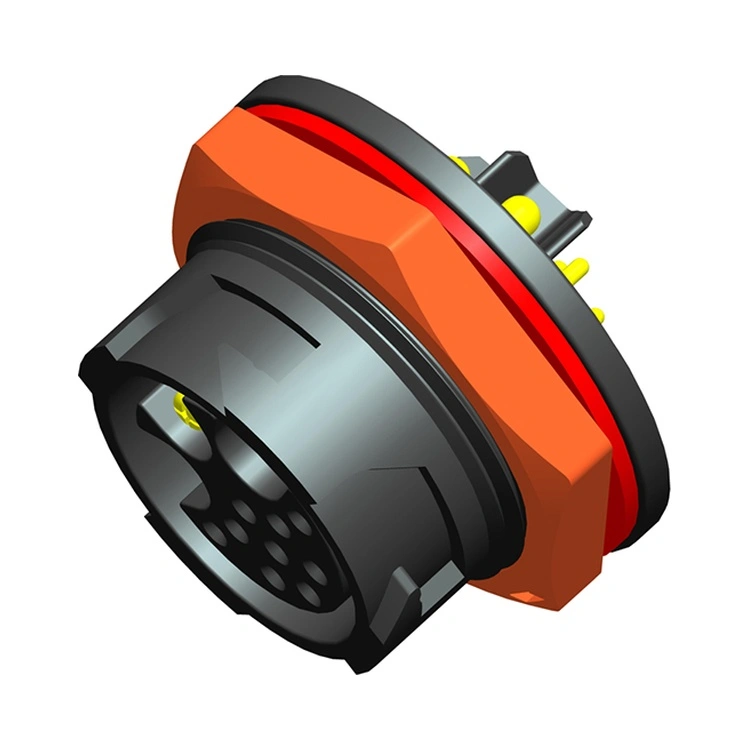

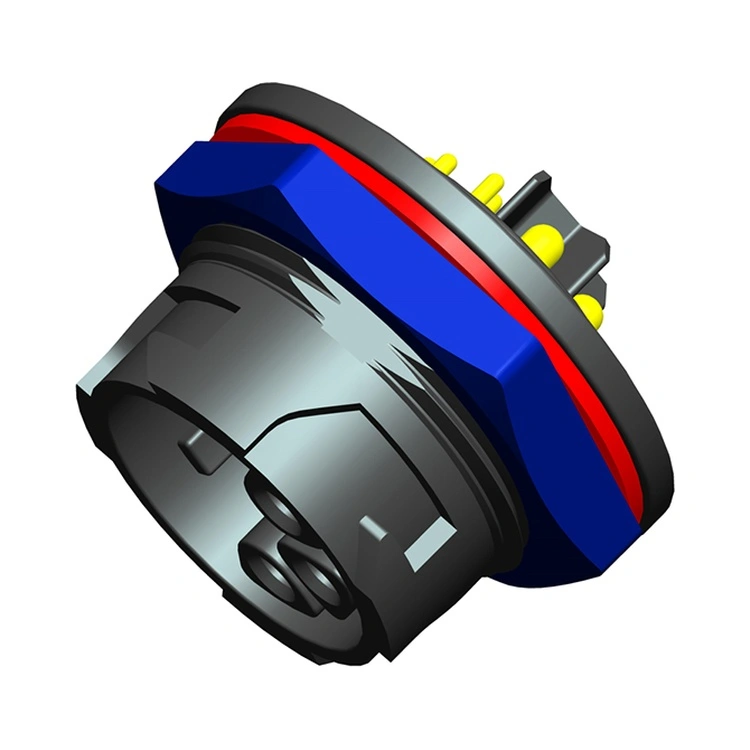

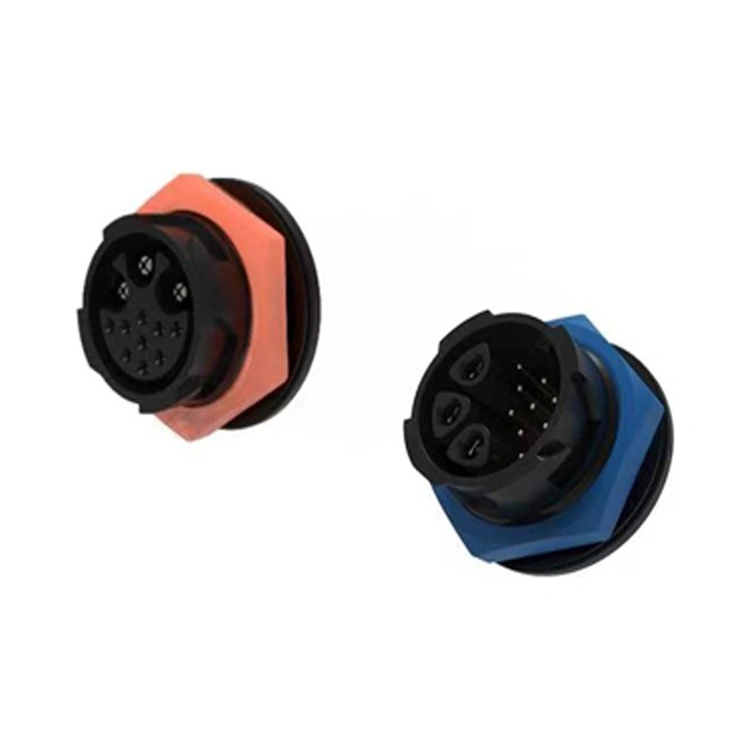

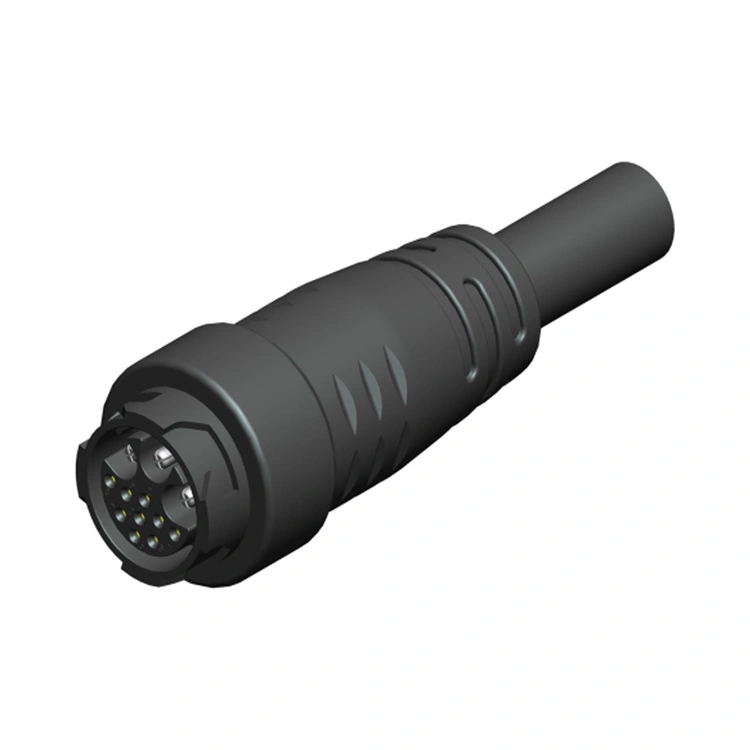

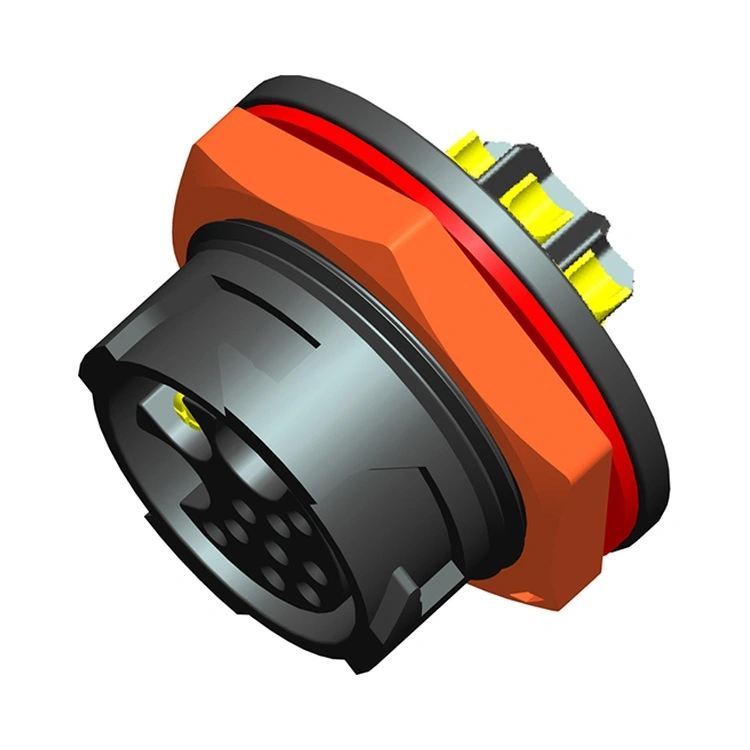

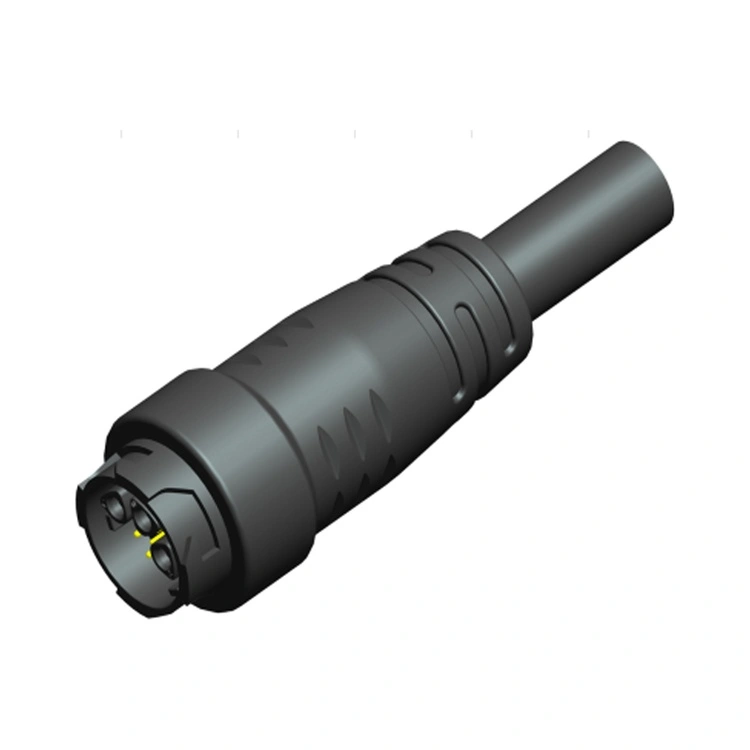

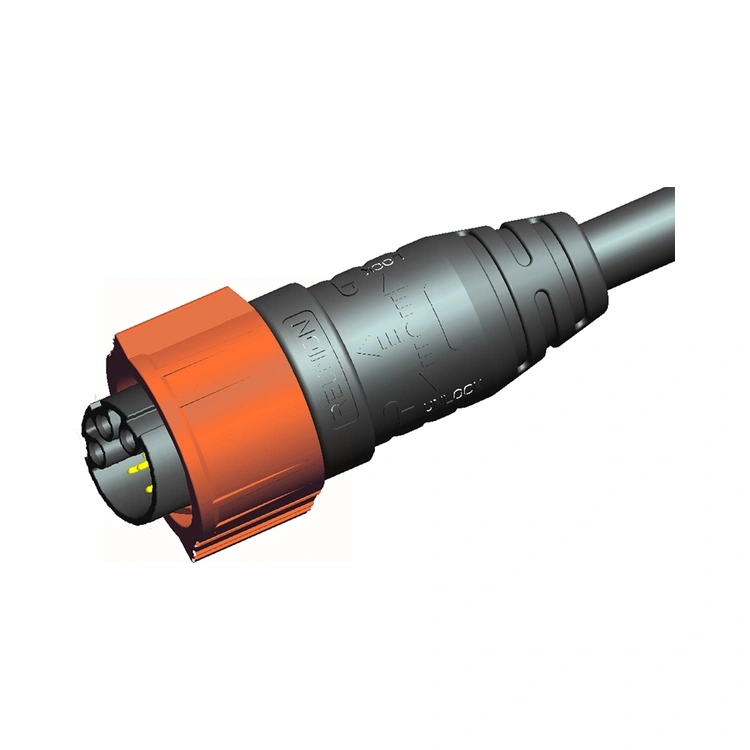

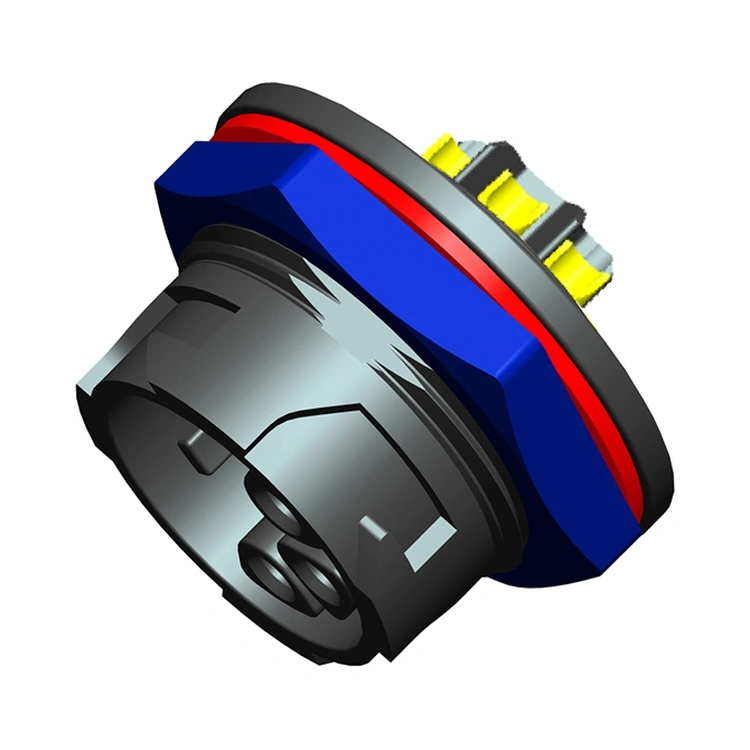

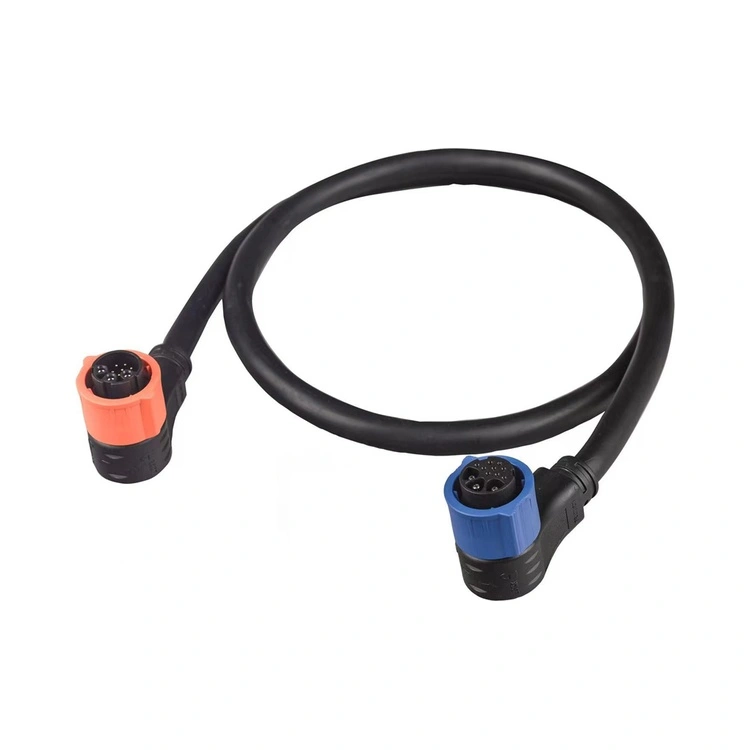

X Series Power & Signal Hybrid Connector Reunion-en interkonexio-soluzio berritzailea da, energia-ematea eta seinale-transmisioa konbinatzen dituena, espazioa aurrezteko etxebizitza bakar batean. Konektore honek ekipamenduen fabrikatzaileen eskaera geroz eta handiagoari erantzuten dio panelen espazioa, kable kopurua eta instalazioaren konplexutasuna murrizteko, konexio mota anitz interfaze batean integratuz.
Potentzia-kontaktuak erresistentzia baxuko konexio seguruetarako diseinatuta daude, eta seinale-kontaktuak blindatu eta diafonia minimizatzeko kokatuta daude. Reunion-ek X seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-mekanizaziotik eta injekzio-moldeaketa batetik muntaketa automatizatutik eta %100 elektrikoko saiakuntzatik. Ekipamendu industrial aurreratuak, bateria, energia, bizikleta elektrikoa, LED edo robotika diseinatzen dituzten ingeniarientzat, konektore honek konponbide fidagarri eta eraginkorra eskaintzen du, kableatzea errazten duena eta sistemaren aztarna orokorra murrizten duena.
| Ezaugarri | Onura |
| Potentzia eta seinalea konektore bakarrean | Energia-hornidura (30A arte) eta seinale-transmisioa konbinatzen ditu interfaze bakarrean; paneleko espazioa eta kable kopurua murrizten ditu. |
| Errotazio azkarra blokeatzeko sistema | Esku bakarreko uztarketa azkarra, blokeoaren berrespen entzungarriarekin, instalazio eta mantentze-denbora murrizten du. |
| IP67 Ingurumen Zigilatzea | Hautsarekiko hermetiko eta aldi baterako murgiltzetik babestuta: fidagarria industriako eta kanpoko aplikazioetarako. |
| Potentzia-Seinalearen Konfigurazio Anitz | 1X seriea: 2 + 4 pin 3X seriea: 3+9 pin —potentzia- eta seinale-eskakizun desberdinetara egokitzen da. |
| Plastikozko etxebizitza | Nylon materiala - UL94-V0, korrosioarekiko erresistentea, higadura erresistentea |
| Urrez estalitako kontaktuak | Ukipen-erresistentzia baxua eta korrosioaren babesa: ehunka estekatze-ziklotan errendimendua mantentzen du. |
| -40°C eta +105°C arteko funtzionamendua | Tenperatura sorta zabalak muturreko industria eta kanpoko baldintza estaltzen ditu. |
| Parametroa | Zehaztapena |
| Kontaktuen konfigurazioak | 3 potentzia + 9 seinale |
| Potentzia-kontaktuaren korrontea | Gehienez 30A kontaktu bakoitzeko |
| Potentzia Tentsioa | Gehienez 300V AC/DC |
| Seinalearen kontaktuaren korrontea | Gehienez 5A kontaktu bakoitzeko |
| Seinalearen Tentsioa | Gehienez 30V DC |
| Kontaktu Erresistentzia | ≤5mΩ |
| Isolamendu Erresistentzia | ≥2000MΩ |
| Erresistentzia dielektrikoa | 1500V AC 1 minutuz |
| Estekatze Zikloak | ≥1.000 aldiz |
| Funtzionamendu-tenperatura | -40 °C ~ +105 °C |
| Babes-balorazioa | IP67 (lotutako egoera) |
| Etxebizitza Materiala | PA6+GF kolore beltza |
| Harremanetarako materiala | C54400 eta C3602 urrezko xaflaketa eta nel platera |

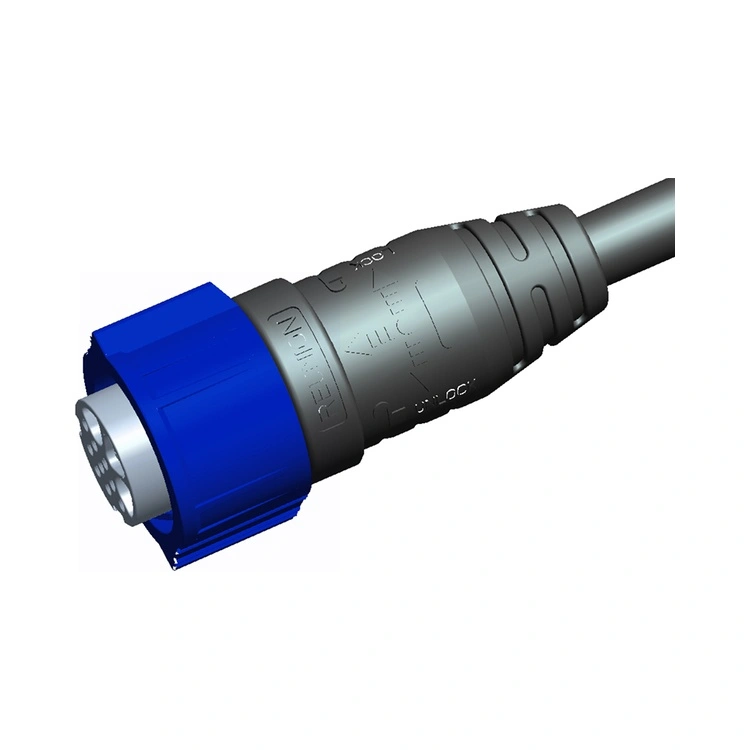

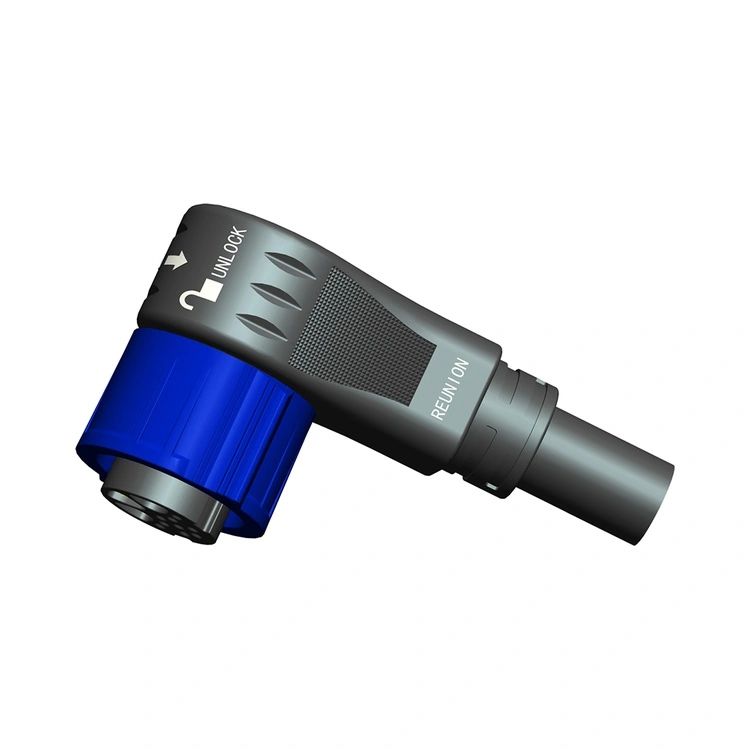

| Kable Irteera | Zuzena edo angelu zuzena |
| Alderdia | Reunion X Series hibridoa | Bereizi Potentzia + Seinale Konektoreak | Premium Europako konektore hibridoen marka |
| Panel espazioa | Panel mozketa bat behar da | Bi panel ebaki behar dira | Panel mozketa bat |
| Kable kopurua | Kable bat behar da | Bi kable behar dira | Kable bat |
| Prezioa | Bolumenari egokitutako prezioak | Osagaien kostu txikiagoa, instalazio kostu handiagoa | 3-4× handiagoa |
| Instalazio Denbora | Murriztua (konektore bat) | Hedatua (bi konektore) | Murriztua |
| IP67 zigilatzea | Estandarra | Aldakorra | Estandarra |
| Kontaktuen konfigurazioak | Aukera anitz - integrala | Pertsonalizagarria | Sorta mugatua |
| Potentzia Balorazioa | Gehienez 30A | Antzekoa | Antzekoa |
| % 100 Elektrikoen Proba | Unitate bakoitza | Laginetan oinarrituta | Laginetan oinarrituta |
| Trazabilitatea | ERP trazagarria | Aldakorra | Bai |
| Lead Time | 12-15 egun | 4-8 aste | 4-8 aste |
| Pertsonalizazioa | MOQ baxua | Aldakorra | MOQ altua |
Reunion abantaila: Elektrizitate-seinalearen konektibitate integratua, panelen espazio eskakizun murriztea eta kableen kudeaketa sinplifikatua jasotzen dituzu, hori guztia prezio errentagarriarekin, Europako marken preziorik gabe.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa—diagnostiko edo monitorizazio ekipoetan erabiltzen den X serierako aplikagarria. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-en X serieko ekoizpen-lerroak prozesu-kontrol zorrotzen pean funtzionatzen du. IP67 zigilatzea ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez. Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira.
Abantaila nagusia daespazioa eta kablearen eraginkortasuna. Konektore hibridoa:
Panelen mozketak murrizten ditu– Konektore bat eta bi edo hiru konektore bereizi.
Kable kopurua murrizten du– Kable-multzo bat vs kable anitz.
Instalazioa errazten du– Estekatze-eragiketa bat vs eragiketa anitz.
Balizko hutsegite-puntuak murrizten ditu– Konexio gutxiagok hutsegite puntu gutxiago esan nahi du.
Kableen kudeaketa hobetzen du– Kable bakarra bideratzeko eta ziurtatzeko errazagoa da.
Panel espazio mugatua duten ekipoetarako (adibidez, gailu medikoak, robotika edo kontrol industrial trinkoak), konektore hibridoa ezinbestekoa da askotan.
Reunion-ek instalazio-jardun hauek gomendatzen ditu:
Estekatzea– Sakatu irmo klik entzunezkoak blokeoa berresten duen arte.
O-ring ikuskatzea– Ordeztu O-eraztuna deformazioa, pitzadura edo gogortzea ikusten bada.
Kablearen bihurgune-erradioa– Gutxieneko mantentzea5× kablearen diametroa konektorearen sarreran.
Orientazioa– Kablearen irteera beherantz orientatu kanpoko/garbiketa-instalazioetarako.
