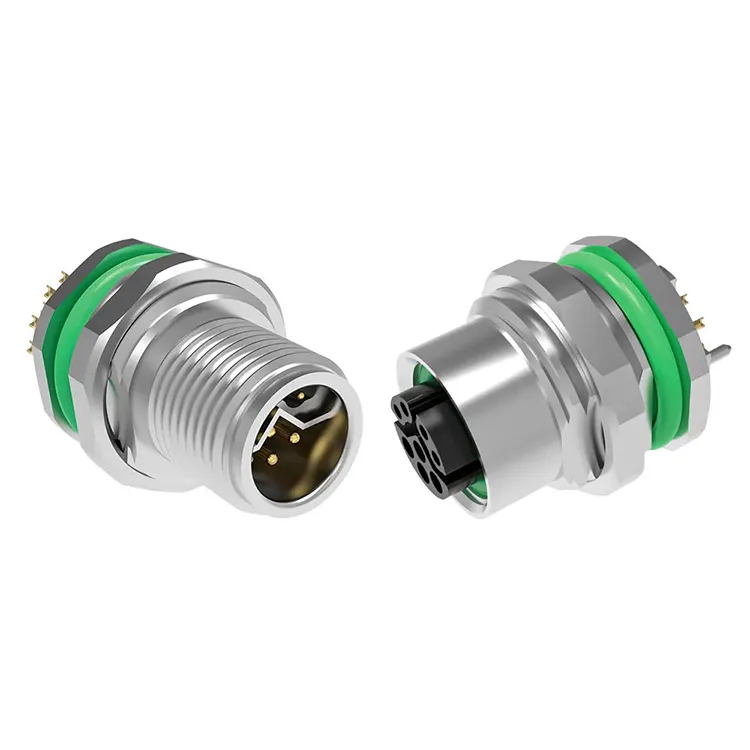

Elkarretaratzeaeskaintzen duM12 serieko konektore industrialafabrikako automatizaziorako, sentsoreetarako, eragingailuetarako, fieldbus sistemetarako, Ethernet industrialetarako eta potentzia banaketarako interkonexio irtenbide polifazetiko gisa. 2-17 pin-ko konfigurazioekin, kodetze-aukera anitzekin, IP67 babesarekin eta blindaje eta kable-multzoetarako aukerekin, konektoreen familia ingurune industrial zorrotzetarako diseinatuta dago, non konexio elektriko eta mekaniko egonkorrak ezinbestekoak diren.
M12 konektore bat konektore zirkular trinko bat baino gehiago da. Bere hari-interfaze estandarizatuak, kodetze-sistemak, ingurumen-zigiluak eta konfigurazio elektriko zabalek konexio teknologia garrantzitsu bat bihurtzen dute automatizazio-ekipamendu modernoetarako. M12 serieak sentsore eta IO-Link gailuetatik PROFIBUS, DeviceNet, CANopen, Ethernet industriala, serbo sistemak eta DC potentzia banaketara bitarteko aplikazioak onartzen ditu. Gida honek M12 konektore industriala aukeratzerakoan ingeniariek eta erosketa-taldeek ebaluatu behar dituzten funtsezko zehaztapenak, kodetze-aukerak, aplikazio-egoerak, hautaketa-faktoreak eta kalitate-gogoetak azaltzen ditu.
Aurkibidea
Zergatik erabiltzen da M12 konektorea industria automatizazioan?
Zeintzuk dira M12 konektore industrial baten zehaztapen nagusiak?
Nola desberdintzen dira M12 kodetze aukerak?
Non erabiltzen dira normalean M12 konektore industrialak?
Nola hautatu behar duzu M12 konektore egokia?
Zein kalitate-faktore egiaztatu behar dituzte erosleek?
M12 industria-konektoreei buruzko maiz egiten diren galderak
Zergatik erabiltzen da M12 konektorea industria automatizazioan?
Industri ekipamenduek bibrazioak, hezetasuna, tenperatura aldaketak, hautsa eta maiz mantentze-lanak izan arren egonkor mantentzen diren konexioak behar dituzte. M12 formatuak baldintza horiei erantzuten die diseinu zirkular trinko batekin eta akoplamendu haridun mekanismo batekin.
Automatizazio ingeniarientzat, bere abantaila nagusietako bat malgutasuna da. M12 kodetze konfigurazio desberdinak funtzio elektriko eta komunikazio desberdinetarako diseinatuta daude, konexio bateraezinak saihesten laguntzen dutenak. Konektorea, beraz, sentsoreetan, eragingailuetan, kontrol-armairuetan, eremuko gailuetan, motorretan, Ethernet sareetan eta beste ekipo industrial batzuetan integra daiteke.
Elkarretaratzea-en produktuaren zehaztapenek adierazten dute bere M12 seriea DIN EN 61076-2-101/109/111 arau garrantzitsuen arabera diseinatuta dagoela eta IP67 babesa lor dezakeela elkartuta. Produktu sortak blindatu eta blindatu gabeko konfigurazioak ere biltzen ditu, bateragarritasun elektromagnetikoko eskakizun desberdinak dituzten aplikazioetarako aukerak eskainiz.
Erabiltzaile industrialentzat, dimentsio estandarizatuen, kodeen aukeren, ingurumenaren babesaren eta aplikazioaren malgutasunaren konbinazio honek kableen diseinua eta mantentze-lana erraztu dezake.
Zeintzuk dira M12 konektore industrial baten zehaztapen nagusiak?
Tamaina fisikoan soilik oinarritutako konektore bat aukeratzeak konexio desegokia ekar dezake. Balorazio elektrikoak, kodeketa, pin kopurua, blindajea, ingurumena babestea eta amaiera-metodoa kontuan hartu behar dira erosi aurretik.
| Parametroa | M12 serie sorta / Ezaugarri tipikoa | Aplikazioa kontuan hartzea |
|---|---|---|
| Pin zenbaketa | 2-17 pin kodearen arabera | Aukeratu potentzia eta seinalearen eskakizunen arabera |
| Egungo balorazioa | Gutxi gorabehera 0,5-16A kodearen arabera | Garrantzitsua sentsore, eragingailu, motor eta potentzia-zirkuituetarako |
| Tentsio Balorazioa | Gutxi gorabehera 30-630V konfigurazioaren arabera | Ekipoaren funtzionamendu-tentsioarekin bat etorri behar da |
| Babes-balorazioa | IP67 lotzen denean | Hautsak, hezeak eta garbiketa-ingurune askotarako egokia |
| Harremanetarako materiala | Letoia urrezko estaldurarekin | Kontaktu elektriko egonkorra eta korrosioarekiko erresistentzia onartzen ditu |
| Isolatzailea | PA66 | Konektorearen barruan isolamendu elektrikoa eskaintzen du |
| Kontaktu Erresistentzia | ≤3mΩ zehaztutako tarterako | Erresistentzia txikiagoak eraginkortasun elektrikoa mantentzen laguntzen du |
| Tenperatura tartea | -25°C eta +85°C artean | Egiaztatu benetako ingurune eragilearekin |
| Blindajea | Blindatu gabeko eta blindatutako bertsioak | Babesketa garrantzitsua izan daiteke ingurune elektriko zaratatsuetan |
| Ingurumena betetzea | RoHS-ekin bat datozen materialak | Ingurumena betetzeko baldintzak dituzten proiektuetarako erabilgarria |
Balorazio zehatza beti hautatutako kodeketaren eta konfigurazioaren araberakoa da. Adibidez, fabrikatzaileak argitaratutako zehaztapenek S-kodearen eta L-kodearen bertsioetarako egungo gaitasun handiagoak zerrendatzen dituzte seinaleetara bideratutako hainbat konfiguraziorentzat baino. Hori dela eta, konektore-kodea eskakizun elektrikoekin batera hautatu behar da, bigarren mailako xehetasun gisa tratatu beharrean.
Nola desberdintzen dira M12 kodetze aukerak?
M12 kodeketa konektore industrial bat hautatzeko faktore garrantzitsuenetako bat da. Teklatu antolamendu desberdinak funtzio elektriko edo komunikazio desberdinetarako pentsatuta daude.
- A kodea:Sentsore, eragingailu, IO-Link gailu eta DC seinaleen aplikazioetarako erabili ohi da. Konfigurazioak 2 eta 17 pin bitartekoak izan daitezke.
- B kodea:PROFIBUS, DeviceNet eta beste eremu-bus aplikazio batzuekin erlazionatu ohi da.
- C kodea:AC power aplikazioetarako diseinatua eta pin konfigurazio anitzetan eskuragarri.
- D kodea:Industrial Ethernet aplikazioetarako erabiltzen da, hala nola 100 Mbps sareko konexioetarako.
- X kodea:Abiadura handiagoko Ethernet aplikazioetarako diseinatuta dago eta normalean 8 pin konfigurazioa erabiltzen du.
- S kodea:Korronte handiagoko AC potentziarako eta serboarekin lotutako aplikazioetarako zuzenduta dago.
- L kodea:DC potentzia banatzeko eta korronte handiagoko eskakizunetarako diseinatua.
Kodetze sistemak bateraezinak diren zirkuitu konektatzeko aukera murrizten laguntzen du. Ingeniariek konektore-kodea, pin antolamendua, tentsioa, korrontea eta ekipoaren fabrikatzaileak zehaztutako konektore-interfazea baieztatu behar dituzte osagai bat amaitu aurretik.
Non erabiltzen dira normalean M12 konektore industrialak?
M12 konektoreen forma-faktore trinkoak eta ingurumenaren babesak industria-konexio-puntu askotarako egokiak bihurtzen dituzte.
Fabrikaren Automatizazioa
M12 konektoreak hurbiltasun-sentsoreak, sentsore fotoelektrikoak, eragingailuak, I/O moduluak eta kontrol-gailuak konektatzeko erabiltzen dira maiz. Beren interfaze estandarizatuak makinen kableatua eta mantentze-lanak erraztu ditzake.
Ethernet industriala
D-kodearen eta X-kodearen konfigurazioak sare industrialeko konexioetarako erabil daitezke. Ekoizpen-lerro automatizatuetan, Ethernet konexio fidagarriak garrantzitsuak dira eremuko gailuen, kontrolagailuen, etengailuen eta sareko beste ekipo batzuen arteko komunikaziorako.
Robotika eta Mugimendu Sistemak
Ekipo robotikoek konektoreak bibrazio eta mugimendu errepikakorrak jasan ditzakete. Harizko akoplamendu-sistema batek funtzionamendu-baldintza normaletan ustekabeko askatzeari aurre egiteko diseinatutako konexio mekanikoa eskaintzen du.
Kanpoko eta garbitzeko ekipoak
Behar bezala lotzen denean IP67 kalifikazioarekin, M12 konfigurazio egokiak erabil daitezke ekipoak ura, hautsa edo ohiko garbiketa-prozesuak aurki ditzaketen inguruneetan. Instalazio eta zigilatze zuzenak ezinbestekoak dira zehaztutako babes-maila lortzeko.
Potentzia Banaketa
S-kode eta L-kode-aukerek potentzia baxuko seinaleetatik haratago zabaltzen dute M12 plataforma. Hautatutako konfigurazioaren arabera, serieak korronte handiagoko AC edo DC potentzia konexioak onartzen ditu industria-ekipoetarako.
Nola hautatu behar duzu M12 konektore egokia?
Hautaketa-prozesu sistematiko batek bateragarritasun-arazoak eta beharrezkoak ez diren ordezkapen-kostuak saihesten lagun dezake. Eskaera egin aurretik, ebaluatu faktore hauek:
- Identifikatu aplikazioa:Zehaztu konexioa sentsoreetarako, datu-komunikaziorako, potentziarako, motorretarako edo funtzio mistoetarako pentsatuta dagoen.
- Berretsi kodeketa:Hautatu A, B, C, D, X, S, L edo ekipo-interfazean oinarritutako beste konfigurazio aplikagarri bat.
- Egiaztatu pinen baldintzak:Ziurtatu kontaktu kopurua nahikoa dela beharrezkoak diren potentzia- eta seinale-zirkuitu guztietarako.
- Egiaztatu kalifikazio elektrikoak:Konparatu konektorearen tentsio eta korronte balioak benetako sistemaren eskakizunekin.
- Ingurumen-baldintzak ebaluatzea:Kontuan izan ura, hautsa, produktu kimikoak, bibrazioak, tenperatura eta kanpoko esposizioa.
- Ezarri babesteko baldintzak:Bertsio blindatuak kontuan hartu daitezke interferentzia elektromagnetikoak seinalearen osotasunean eragina izan dezakeenean.
- Aukeratu amaiera:Ekipamenduaren egituraren arabera, aukeren artean soldadura, murgiltze-soldadura, ozkurdura edo berun hegalari amaierak egon daitezke.
- Berretsi kablearen eskakizunak:Kablearen materiala, luzera, malgutasuna, bihurgune-erradioa eta konektorearen orientazioa instalazio-ingurunearekin bat etorri behar dute.
Konektore mota anitzak dituzten proiektuetarako, gailua, konektore-kodea, pin-zenbaketa, funtzio elektrikoa, kablearen zehaztapena eta elkartze-interfazea erakusten dituen konexio-egutegia prestatzea ere erabilgarria da. Horrek erreferentzia praktikoa eskaintzen die kontratazio- eta ekoizpen-taldeei.
Zein kalitate-faktore egiaztatu behar dituzte erosleek?
Konektore industrialaren kalitatea lotura estua du epe luzerako konexio-egonkortasunarekin. Produktu batek kanpotik antzeko itxura izan dezake kontaktu-materialetan, plakatzean, zigilatzean, muntaiaren koherentzian eta ikuskapen elektrikoan desberdintasun handiak dituen bitartean.
Elkarretaratzea-ek dio bere M12 serieak letoizko kontaktuak erabiltzen dituela urrezko estaldurarekin, PA66 isolatzaileekin eta 3mΩ baino gehiagoko kontaktu-erresistentzia adierazita. Fabrikatzaileak % 100eko proba elektrikoak deskribatzen ditu unitate bakoitzeko eta lote-mailako IP67 murgiltze egiaztapenerako. Argitaratutako kalitateari buruzko informazioak ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 eta RoHS betetzen ditu bere kalitate eta betetze esparruan.
Kontratazio-taldeentzat, kalitate-kontrol hauek bereziki erabilgarriak dira:
- Material eta plakatze zehaztapenak
- Kontaktu-erresistentzia eta isolamendu-errendimendua
- IP babesaren egiaztapena
- Estekatze-ziklo mekanikoen eskakizunak
- Babesketaren errendimendua hala badagokio
- Saiakuntza elektrikoen prozedurak
- Loteen trazabilitatea eta ikuskapen dokumentazioa
- Kableen muntaketaren eta amaieraren koherentzia
Faktore hauek konektore industrial bat ebaluatzeko oinarri osoagoa eskaintzen dute unitatearen prezioa bakarrik baino. OEM eta bolumen proiektuetarako, ingeniaritza-laguntzak, pertsonalizazio-gaitasunak, produkzioaren trazabilitateak eta entrega-koherentziak ere eragina izan dezakete erosketa-balio osoa.
M12 industria-konektoreei buruzko maiz egiten diren galderak
Zer da M12 serieko konektore industriala?
M12 serieko konektore industriala 12 mm-ko haridun interfaze nominala duen konektore zirkular trinkoa da. Oso erabilia da sentsore industrialetarako, eragingailuetarako, automatizazio-ekipoetarako, komunikazio-sareetarako eta potentzia-konexioetarako. Kodetze- eta pin-konfigurazio desberdinek konektore-plataforma orokor berari aplikazio ezberdinei zerbitzatzeko aukera ematen diete.
M12 konektore bat iragazgaitza al da?
M12 konfigurazio egokiek IP67 babesa lor dezakete behar bezala elkartuta. Horrek esan nahi du zehaztutako produktuak hautsa sartzearen aurkako babesa eman dezakeela eta aldi baterako ur murgiltzearen aurka, zehaztutako proba-baldintzetan. Benetako errendimendua lotura zuzenaren, zigilatzeko osagaien, instalazioaren eta produktuaren konfigurazioaren araberakoa da.
Zein da A-kodearen eta D-kodeko M12 konektoreen arteko aldea?
A-kode M12 konektoreak sentsore, eragingailu, IO-Link eta seinale orokorreko edo DC aplikazioetarako erabiltzen dira normalean, eta D-kodearen bertsioak batez ere Ethernet industrialetarako aplikazioetarako diseinatuta daude. Kodetzeak konektore mota okerrak ustekabean lotzea eragozten du.
M12 konektoreek energia eta datuak eraman ditzakete?
Bai, konfigurazioaren arabera. A-kode jakin batzuek potentzia eta seinale funtzioak konbina ditzakete, eta potentzia handiagoa eta datuen komunikazio bereizia behar duten aplikazioek M12 kode desberdinak erabil ditzakete dagozkien zirkuituetarako.
Nola aukeratzen dut M12 konektore zuzena nire makinarentzat?
Hasi gailuaren interfazearekin eta identifikatu beharrezko kodeketa, pin kopurua, tentsioa, korrontea, komunikazio-protokoloa, blindajea, babes kalifikazioa, kable mota eta amaiera-metodoa. Konektorea ordezko osagaia bada, jatorrizko pieza-zenbakiarekin edo ekipoaren marrazkiarekin bat etortzea ere gomendatzen da.
Ondorioa
M12 serieko konektore industrialak konexio irtenbide estandarizatu eta moldagarria eskaintzen du automatizazio sistema modernoetarako. Bere kodetze aukeren, pin konfigurazioen, balorazio elektrikoen, blindajeen aukerak eta IP67 babesaren aukerak dena onartzen du sentsoreetatik eta IO-Link gailuetatik Ethernet industrialetara eta korronte handiagoko potentzia aplikazioetara. OEMentzat, sistema integratzaileentzat eta ekipamendu industrialeko fabrikatzaileentzat, konektorea elektrizitate- eta ingurumen-zehaztapen osoen arabera hautatzea ezinbestekoa da eremuko errendimendu fidagarria lortzeko. Zure aplikaziorako konfigurazio egokia, kable-multzo pertsonalizatua edo bolumen-soluzioa aukeratzeko laguntza behar baduzu,jarri gurekin harremanetanzure eskakizunak eztabaidatzeko Reunion-eko ingeniaritza eta ekoizpen taldearekin.
