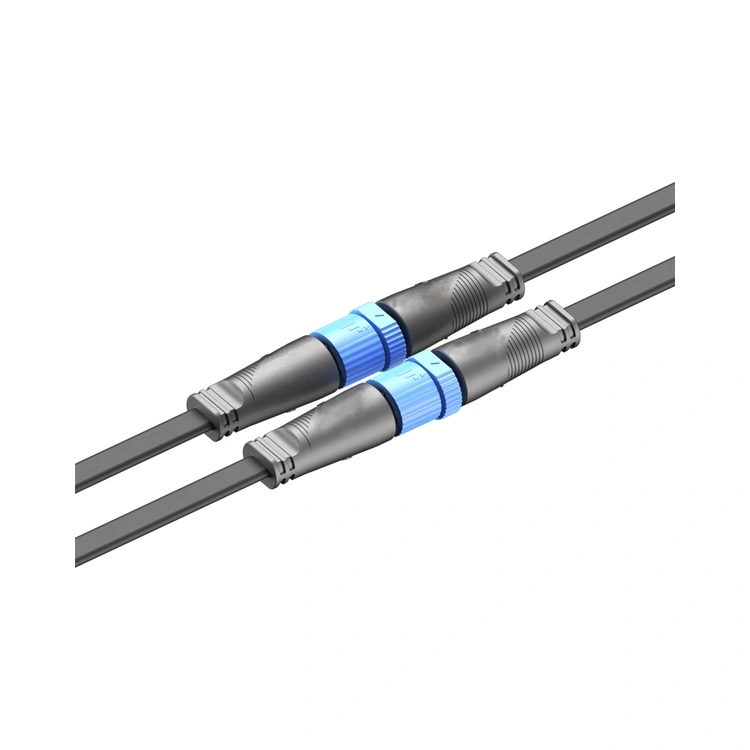

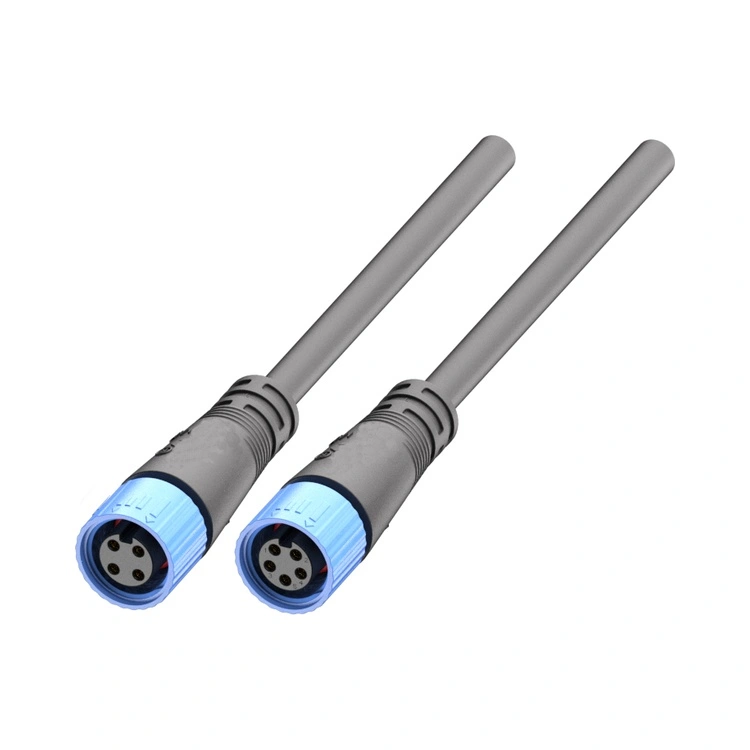

M15 serieko konektore iragazgaitza

The M15 serieko konektore iragazgaitza ez da haridun interfaze zirkularra soilik; Potentzia handiko LED sistemetarako Reunion-en segurtasun-hesi esklusiboa da, non espazioaren mugak eguraldiaren muturreko esposizioarekin bat egiten duten. M12 aukera estandarrak korronte baxuko seinaleak kudeatzen dituen arren, 15 mm-ko plataforma honek 16-20AWG-ko eroaleak hartzen ditu pin bakoitzeko 10A arte, funtsezkoak 500W+ LED motor modernoak gidatzeko arkitektura eta azpiegitura proiektuetan.

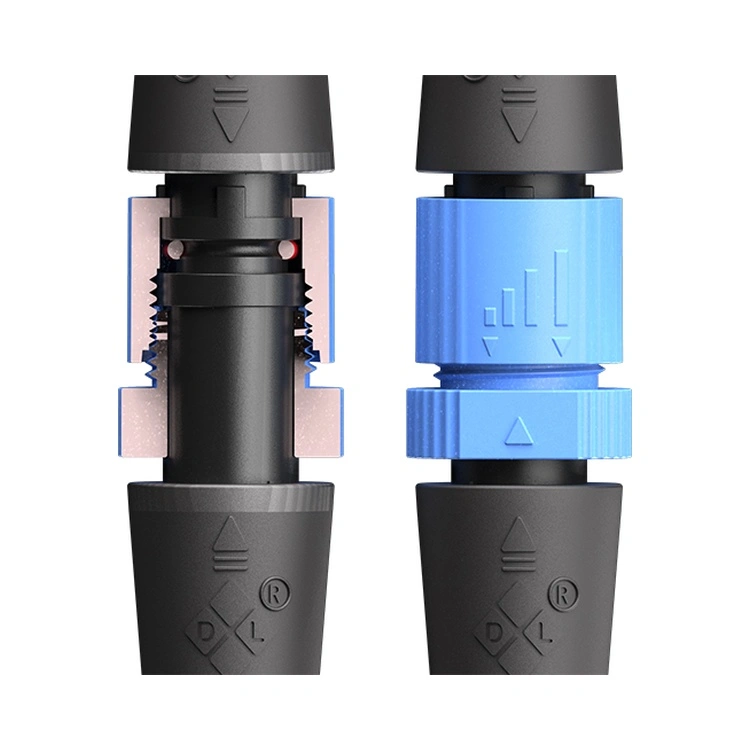

Ingeniaritza bereizgarri bakarra: Mota-diseinuko etxebizitza integratzen danukleo anitzeko barne partizioak—Oskol beraren barruan energia- eta seinale-bideak bereizten dituzten oztopo fisikoak. Mundu errealeko instalazioetan (adibidez, tunelaren argiztapena 24/7 funtzionamenduarekin), partizio honek zirkuitu labur hondamendiak saihesten ditu hari-isolamendu indibidualak bibrazioen aurka higatzen badira, konektore zirkular generikoek sarritan ahaztu egiten duten hutsegite modua.

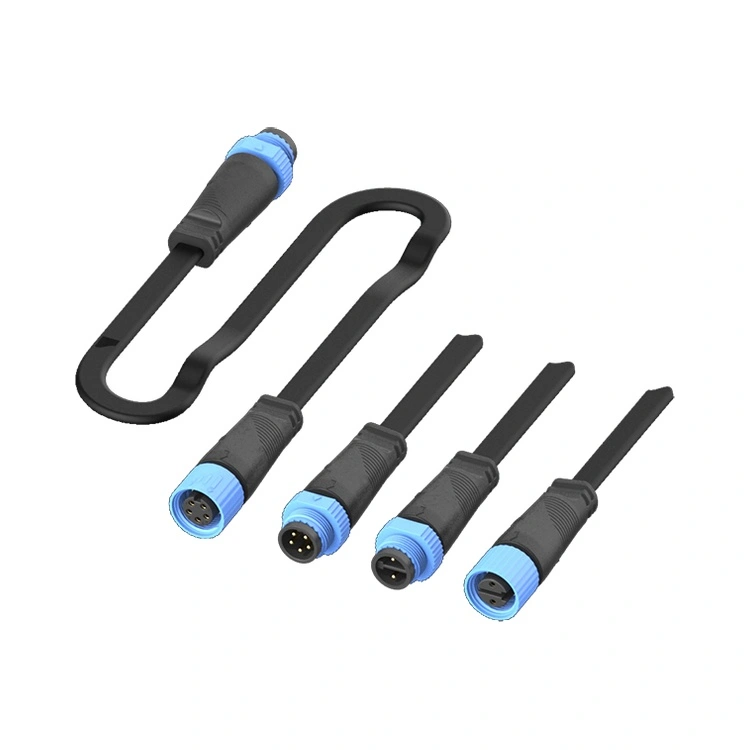

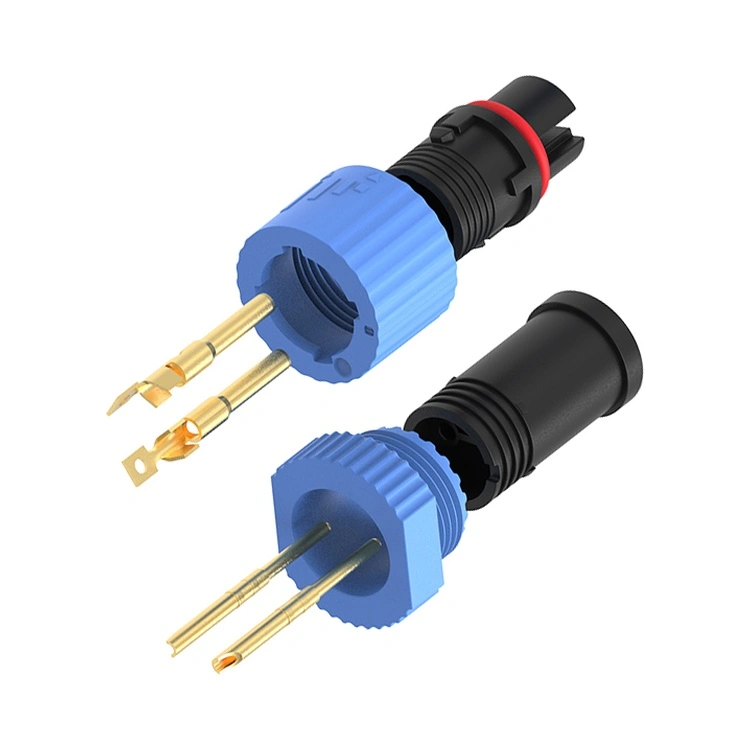

Reunion-ek serie hau bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasuneko PA66 injekzio-moldeaketa, kobre-aleazioko kontaktuetan urre-xapadura automatizatua eta % 100eko proba elektrikoak lote bakoitzeko. 2, 3, 4 eta 5 pin diseinuetan eskuragarri dago M15 serieko konektore iragazgaitza Korronte konstanteko eta tentsio konstanteko LED kontrolatzaileak onartzen ditu, haizeak eragindako erresonantzian eta eguneroko ziklo termikoaren pean momentuaren osotasuna mantentzen duen blokeo-azkoin hariztatu batekin.

Salmenta puntu nagusiak

Zehaztapen Teknikoak

Zehaztapen orokorrak:

Funtzionamendu-tenperatura:-40 °C ~ +105 °C

Babesa:IP67 / IP68 (lotutako egoeran egiaztatuta hornitutako O-ringarekin)

Etxebizitza:PA66

Harremanetarako:Urrez estalitako kobre-aleazioa

Kontaktuaren erresistentzia:≤3mΩ

Estekaren iraunkortasuna:≥500 aldiz

Sukotasuna:UL 94 V-0

Betetzea:RoHS, REACH

Abantaila lehiakorrak

Ziurtagiriak eta Kalitate Bermea

Reunion-eko fabrikazio-instalazioak (ISO 9001, 14001 eta 13485 ziurtagiriak) estatistika-prozesuen kontrol zorrotzaren pean funtzionatzen du. Ekoizpen lote bakoitza M15 serieko konektore iragazgaitza barne hartzen ditu:

Lehengaia

Prozesuan injekzio-moldeaketa erregistroak (presioa, tenperatura, ziklo-denbora)

% 100eko proba elektrikoak (Hi-pot, isolamendu-erresistentzia eta kontaktu-erresistentzia)

IP67 murgiltze probaren txostenak (lote bakoitzeko ausazko lagina - argazkiak eta bideoak gordeta)

Maiz egiten diren galderak (FAQ)

1. Zergatik aukeratu behar dut M15 hau M12 edo M8 estandar baten aurrean nire LED kaleko argien proiekturako?

The M15 serieko konektore iragazgaitza ez da argiztapenerako berriro erabilitako automatizazio konektore generiko bat. Benetako hiru hutsune zuzentzen ditu:

Egungo edukiera: M12/M8 normalean 4A gehienez kudeatzen ditu; M15 entregatzen du10A pin bakoitzeko—ezinbestekoa 100W+ LED moduluetarako.

Segurtasun zatiak: Barne oztopoak diranahitaezkoa SELV (Safety Extra Low Voltage) sistemetarako, non potentzia eta kontrol hariak batera dauden. Horiek gabe, alanbre galdu batek 250 V-ko laburpena izan dezake seinale-lerro batera, gidariak suntsituz.

Iraunkortasuna: M15-ren PA66 etxebizitzek UV egonkortzaileekin eguzkiak eragindako pitzadurak saihesten ditu: M12 nylonezko nahasketa estandarrentzako hutsegite modu ezaguna da kanpoko zutoinetan.

2. Zergatik PA66 plastikoa letoi edo altzairu herdoilgaitza mekanizatu beharrean?

Hiru ingeniaritza arrazoi:

Hedapen termikoaren partida: PA66 kablearen jaka eta LED karkasarekin hedatu/kontratatu egiten da, zigilu-ebakidura-esfortzua murrizten du -40°C ~ +105°C-ko kulunketan.

Korrosio galvanikoa saihestea: Kostaldeko edo desizotz-gatzaren inguruneetan, metalezko konektoreek zirrikitu-korrosioa jasaten dute, nahiz eta plakatuta egon. PA66k hori guztiz ezabatzen du.

Pisua murrizteaegunean: Metalezko maskor baliokideak baino % 40 arinagoa, funtsezkoa haize-kargaren menpeko luminaria cantilevered-en besoetarako.

Metalezko blindajea esplizituki eskatzen duten proiektuetarako (adibidez, EMI-ren aurkako argiztapen medikoa), Reunion-ek serie alternatiboak eskaintzen ditu, baina kanpoko LED aplikazioen % 95ean, PA66 metala gainditzen du jabetza kostu osoan.

3. Zein momentu eta mantentze-programak bermatzen du IP67 5 urtetan zehar?

Estekatze momentua:Eskuz estutu O-ring eserlekuak arte, eta gero aplikatu0,4-0,6 Nm Torque-giltza batekin. Inoiz ez gainditu 0,8 Nm (gehiegizko konpresioak O-ringa desitxuratzen du).

O-ring ikuskatzea:Ordeztu aurrez instalatutako NBR O-ringa bakoitzean24 hilabete Eguneko ziklo termikoa >30°C delta duten instalazioetarako.

Kablearen sarrera:Mantendu a5× kablearen diametroa bihurgune-erradioa tentsio-erliebean hari-isolamenduaren inguruan mikro-hutsuneak saihesteko.

Orientazioa: Bideratu beti kablea beherantz, atzeko shell interfazean ura pilatzea ekiditeko.

Reunion-ek fabrikan muntatutako kable-arnesak hornitzen ditu aurrez-momentuak dituzten konektoreekin, azpiegitura kritikoen proiektuetarako eremuko instalazioen aldakortasuna ezabatuz.
