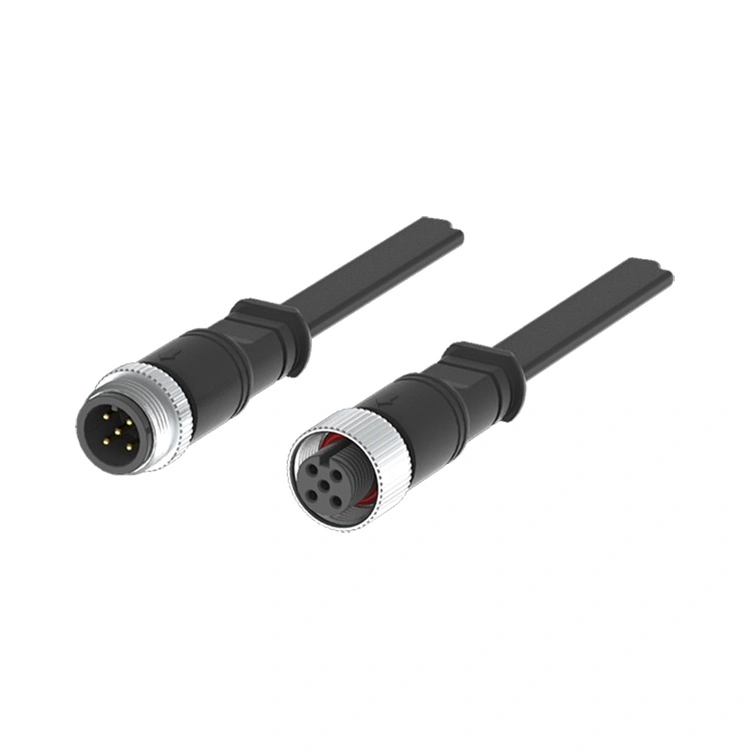

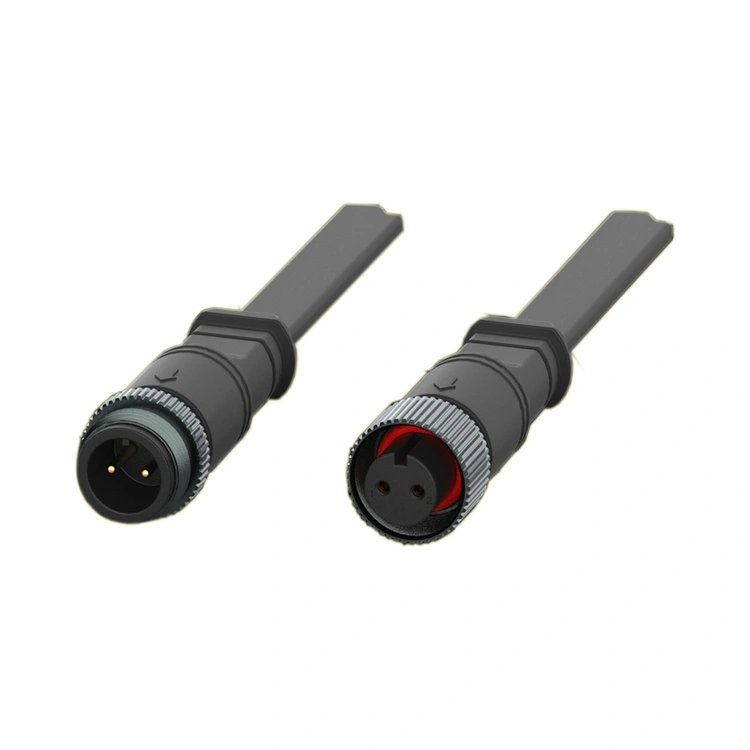

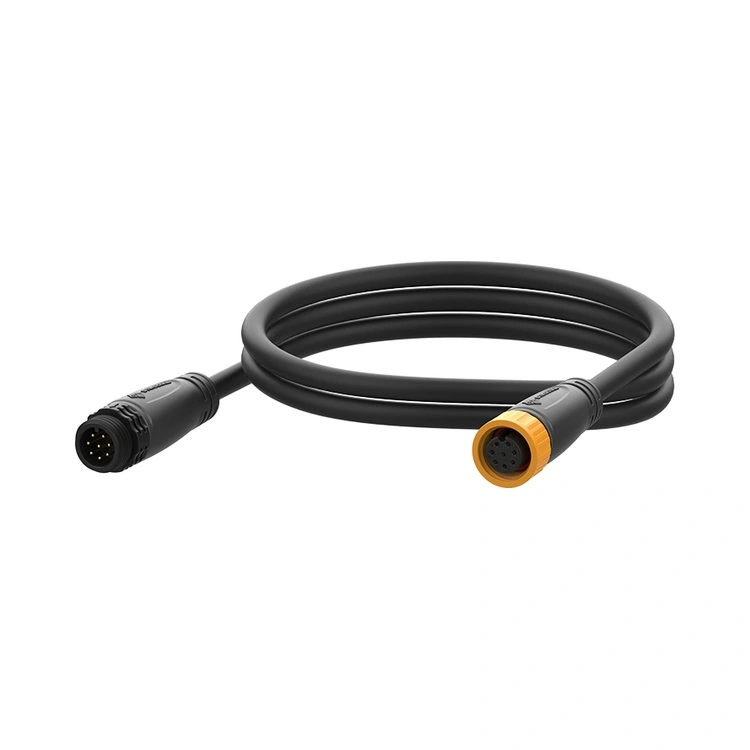

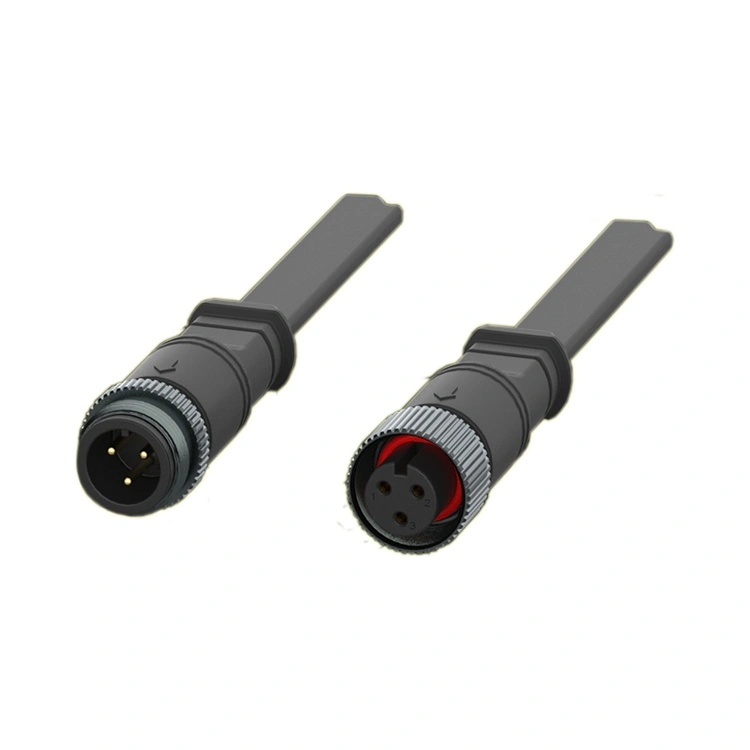

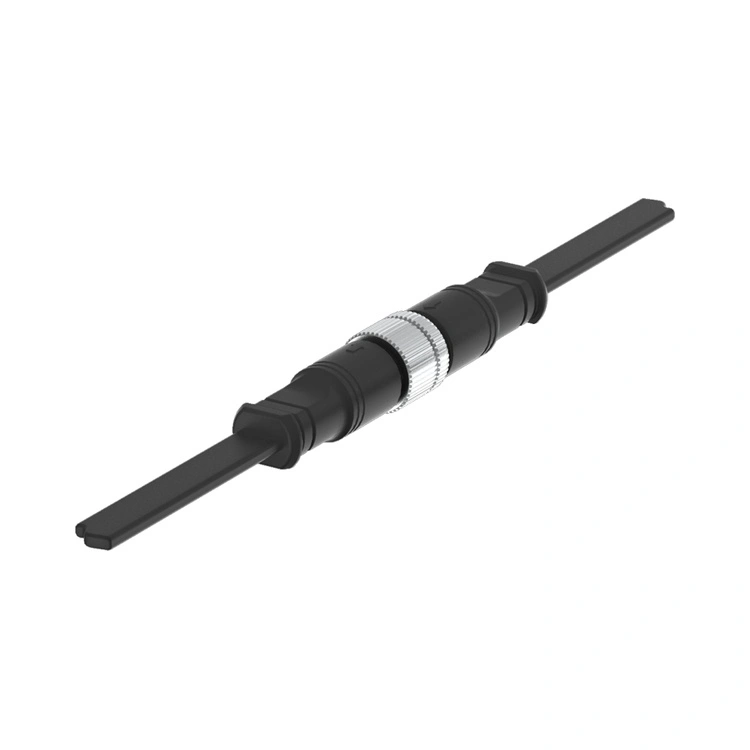

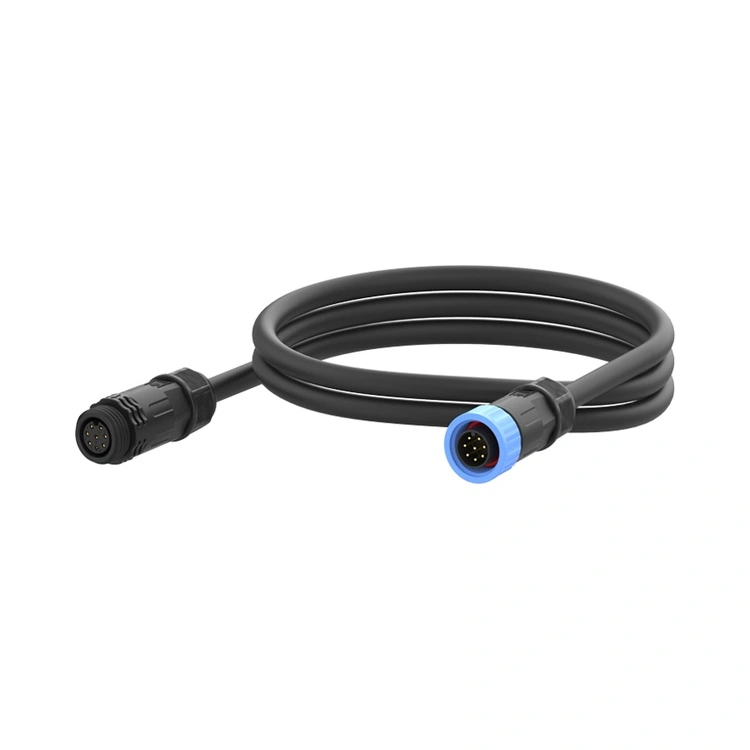

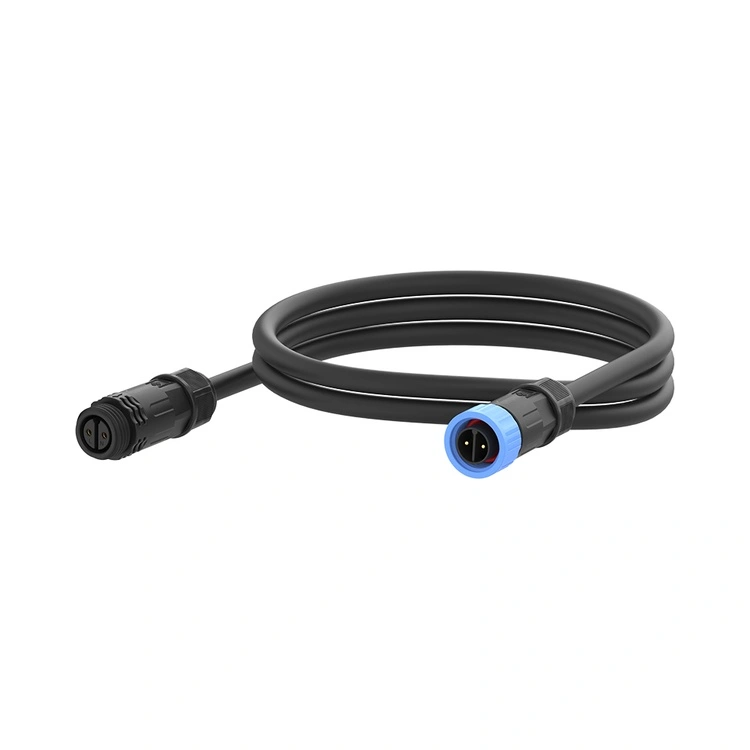

M16 serieko LED argi-konektorea Reunion-en interkonexio espezializatua da LED argiztapen sistema adimentsuetarako: iluntzeko kontrola duten kale-argietatik hasi eta koloreak aldatzeko gaitasunak dituzten arkitektura-argitara. Haridun konektore zirkular honek 16 mm-ko interfaze sendoa konbinatzen du IP67/IP68 zigilatzearekin, eta kanpoko instalazioetarako egokia da potentzia eta seinalearen osotasuna ezinbestekoak direnean.
2 eta 8 pin konfigurazioetan eskuragarri, 2 + 4 pin bertsio hibridoa barne (2 potentzia pin + 4 seinale pin), M16 serieak korronte handiko potentzia (15A arte) eta tentsio baxuko kontrol seinaleak (DALI, DMX, 0-10V dimming edo RS-485) onartzen ditu konektore trinko bakar baten barruan.
Etxebizitza tenperatura altuko termoplastikoz eraikita dago, eguraldiaren erresistentzia bikainarekin, eta kontaktuak letoitik mekanizatuta daude, urrezko xaflatze selektiboarekin, kontaktu-erresistentzia baxua eta egonkorra bermatzeko. Reunion-ek M16 seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-mekanizaziotik eta injekzio-moldeketatik muntaketa automatizatutik eta %100 elektrikoko saiakuntzatik.
Panelean muntatzeko eta kable bidezko muntatzeko bertsioetan eskuragarri dago soldadura edo PCB amaierarekin, M16 seriea luminaria diseinu ezberdinetara egokitzen da. Hiri adimentsuetarako, tuneletarako edo kirol-estadioetarako konektatutako argiztapen-sistemak diseinatzen dituzten ingeniarientzat, konektore honek interkonexio fidagarria eta eguraldiarekin zigilatutakoa eskaintzen du, kable kopurua murrizten duena eta instalazioa errazten duena.
| Ezaugarri | Onura |
| IP67/IP68 Ingurumen Zigilatzea | Hautsa, euria eta aldi baterako murgiltzea jasaten ditu; fidagarria kanpoko kale-argietarako, tuneletarako argiztapenetarako eta kirol-estadioetarako. |
| 2+4 pinen konfigurazio hibridoa | 2 potentzia-pin (10A) eta 4 seinale-pin (3A) konektore batean konbinatzen ditu: kable kopurua murrizten du eta luminarien kableatzea errazten du. |
| 15 A-ra arteko potentzia | Potentzia handiko LED kargak maneiatzen ditu, kaleko argietarako, faroetarako eta estadioetako argietarako egokia. |
| Seinaleari Laguntzeko Diseinua | Potentzia eta seinale kontaktu bereiziek interferentziak saihesten dituzte |
| Harizko blokeo-mekanismoa | Bibrazioarekiko erresistentea den elkartzea: haizeak, trafikoaren bibrazioak eta txirrindularitza termikoak askatzea ekiditen du. |
| Urrez estalitako letoizko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: LED kontrolatzaile eta kontrol-seinalearen errendimendu koherentea mantentzen du. |
| -40°C eta +105°C arteko funtzionamendua | Tenperatura-barruti zabalak kanpoko muturreko baldintzak estaltzen ditu: Artikoko neguetatik hasi eta basamortuko udaraino. |
| Pin anitzeko aukerak (2-8 pin) | Potentziarako soilik diren luminaria sinpleak eta kanal anitzeko koloreak aldatzeko aparatu konplexuak onartzen ditu. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 2+4 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Egungo balorazioa | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Alanbre Sekzioa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Funtzionamendu-tenperatura:-40 °C ~ +105 °C
Babesaren balorazioa:IP67 / IP68 (lotuta)
Etxebizitza Materiala:Tenperatura handiko termoplastikoa
Harremanetarako materiala:Urrez estalitako kobre-aleazioa
Kontaktuaren erresistentzia:≤3mΩ
Estekatze-zikloak:≥500
Sukoitasunaren balorazioa:UL 94 V-0
Material guztiak RoHS betetzen ditu
Kale Argiztapen Adimenduna– Iluntzeko eta monitorizatzeko sistema zentralizatuak DALI edo 0-10V-ko kontrolarekin.
Tunelaren Argiztapena– Potentzia handiko luminariak, iluntzea eta akatsen berri ematen dutenak.
Arkitektura eta Fatxadako Argiztapena– DMX kontrola behar duten RGB eta tunable-white sistemak.
Estadio eta Kirol Argiztapena– Potentzia handiko proiektoreak, tokiko iluntzea eta kontrolarekin.
Badia Handiko Argiztapen Industriala– Biltegiko eta lantegietako argiztapena mugimenduaren sentsazioarekin eta eguneko argia biltzearekin.
Itsasoko eta Itsasoko Argiztapena– Itsasontzietarako eta itsasoko plataformetarako korrosioarekiko erresistenteak diren ekipamenduak.
Eguzki-argiztapena– Saretik kanpoko sistemak bateriaren kudeaketa eta iluntzearekin.
Singapurreko Lurreko Garraio Agintaritzak 25.000 kale-argi berritzen ari zen LED luminaria adimendunetara, iluntze zentralizatuarekin eta akatsen berri DALI protokoloaren bidez. Proiektuak kable bakarrean potentzia eta DALI kontrol-seinaleak garraiatzeko gai diren konektoreak behar zituen, instalazioaren konplexutasuna eta kablearen kostua murriztuz. Reunion-ek M16 seriea 2+4 konfigurazio hibridoarekin hornitu zuen (2 potentzia-pin LED kontrolatzailerako, 4 seinale-pin DALIrako), IP67 zigilatzea eta aurrez muntatutako PUR kable-arnesak.25.000 konektore baino gehiago entregatu ziren proiektuan zehar. Singapurreko klima tropikalean 2 urtez jardun ondoren (hezetasun handia, eurite handia), proiektuak jakinarazi duenezkonektorearen hutsegite tasa % 0,01ekoa. Bezeroak 2+4 diseinu hibridoa kreditatu zuen kable bakarreko instalazioa ahalbidetzeagatik, kableatzeko denbora % 35 murriztuz aurreko energia/seinale instalazioekin alderatuta.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa: diagnostiko edo monitorizazio ekipoetan erabiltzen den M16rako aplika daiteke. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-en M16 LED konektoreen ekoizpen-lerroak prozesu kontrol zorrotzen pean funtzionatzen du. IP67 zigilatzea ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez. Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira, zure kalitate-ikuskaritzak eta bezeroen dokumentazio-eskakizunak onartzen dituzte.
2+4 konfigurazio hibridoa bereziki baliotsua daLED argiztapen sistema adimendunak non potentzia zein kontrol seinaleak behar diren:
2 power pin korronte handia eman (10A) 250V-tan LED kontrolatzailearentzat.
4 seinale pin tentsio baxuko kontrol-seinaleak eraman (adibidez, DALI, DMX, 0-10 V-ko iluntzea edo RS-485 datuak).
Biak konektore batean konbinatuz, elikadura- eta seinale-kable bereiziaren beharra ezabatzen duzu, instalazio-denbora, kableen kostua eta panel-espazioa murriztuz. Hau bereziki baliotsua da kaleko argiztapen adimendunerako, non luminariak sarritan urrun dauden eta kable hibrido bakarra martxan jartzea askoz ere errentagarriagoa da potentzia- eta kontrol-kable bereiziak erabiltzea baino.
Bai, 2+4 konfigurazio hibridoak eskaintzen du4 seinale-kontaktu independente, konektore berean hainbat protokolo eraman ahal izateko. Adibidez:
DALI 2 hari behar ditu (datuak + lurra).
DMX(RS-485) 3 hari behar ditu (datuak+, datuak-, lurra).
0-10V iluntzea 2 hari behar ditu (iluna + lurra).
4 seinale-pinekin, DALI (2 pin) + kontrol kanal gehigarri bat edo DMX inplementazio osoa (3 pin) + ordezko bat onar dezakezu. Seinale-lerro gehiago behar dituzten aplikazioetarako (adibidez, tunable-white + RGB kolore-kontrola), 5, 6 edo 8 pin konfigurazioak erabiltzea gomendatzen dugu. Gure ingeniaritza taldeak zure protokolo-eskakizunetarako pin konfigurazio optimoa hautatzen lagun zaitzake.
Kanpoko LED instalazioetan IP67/IP68 zigilatzea lortzeko eta mantentzeko, Reunion-ek gomendatzen du:
Estekatze momentua– Eskuz estutu akopladura azkoina, O-eraztunak panelaren gainazalarekin kontaktuan jarri arte, eta, ondoren, aplikatu pare gehiago.0,6-0,8 Nmdinamometro-giltza erabiliz. Ez gainditu 1,0 Nm.
O-ring ikuskatzea– Ordeztu O-eraztuna deformazioa, pitzadura edo gogortzea ikusten bada.
Ordezko ordutegia– Kanpoko LED instalazioetarako (eguneroko ziklo termikoa, UV esposizioa, euria), ordeztu O-eraztunak 2-3 urtean behin, prebentziozko mantentze-lanaren barruan.
Kablearen bihurgune-erradioa– Gutxieneko bihurgune-erradioa mantendu5× kablearen diametroa konektorearen sarreran kablearen zigiluan tentsioa saihesteko.
Kablearen orientazioa– Kanpoko instalazioetarako, orientatu kablearen irteera beherantz, zigilu-interfazetik gertu ura pilatzea ekiditeko.
Garbiketa– Garbitu konektoreen kanpoaldea detergente leunarekin eta urarekin berriro konektatu baino lehen, hondakinek zigilua kaltetu ez dezaten.
