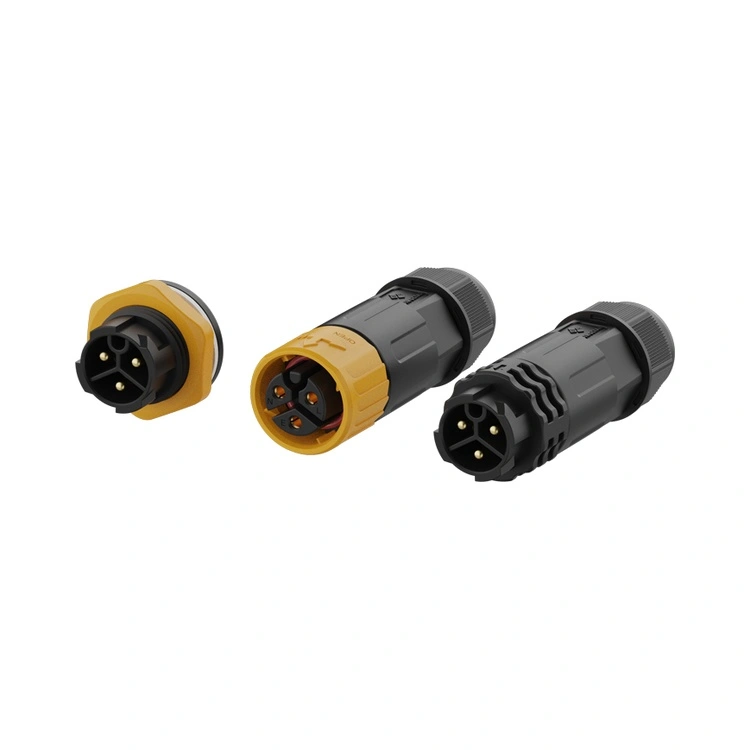

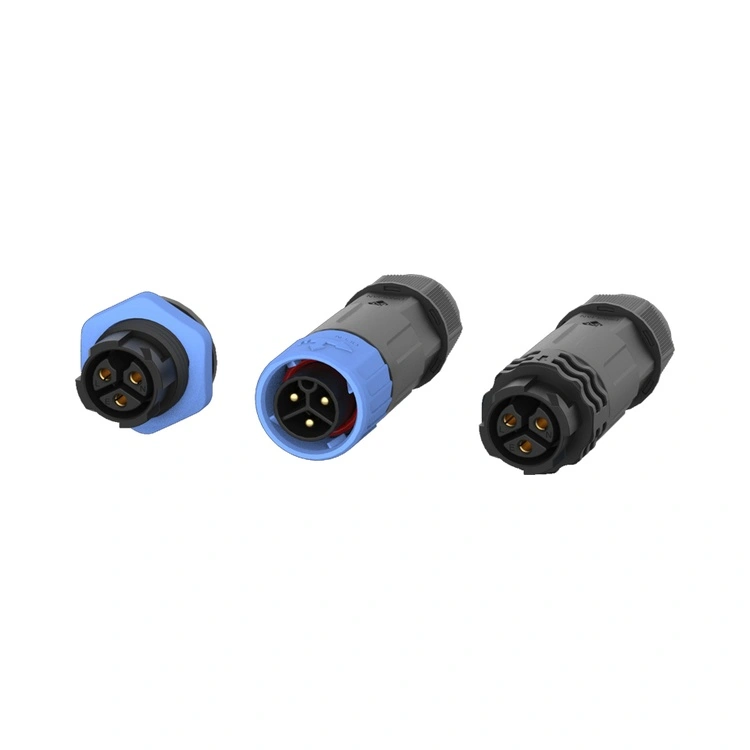

M16 serieko konektore iragazgaitza Reunion-en erdialdeko industria-interkonexioa da, M12 konektore trinkoen eta M20/M25 potentzia-konektore handiagoen arteko aldea gainditzeko diseinatua. IP67/IP68 zigilatzeko estandarrekin ziurtatuta, haridun konektore zirkular honek 16 mm-ko interfaze sendoa konbinatzen ditu ingurumen-babesarekin garbiketa-inguruneetarako, kanpoko instalazioetarako eta potentzia neurrizko eskakizunak dituzten ekipamendu industrialetarako egokia.

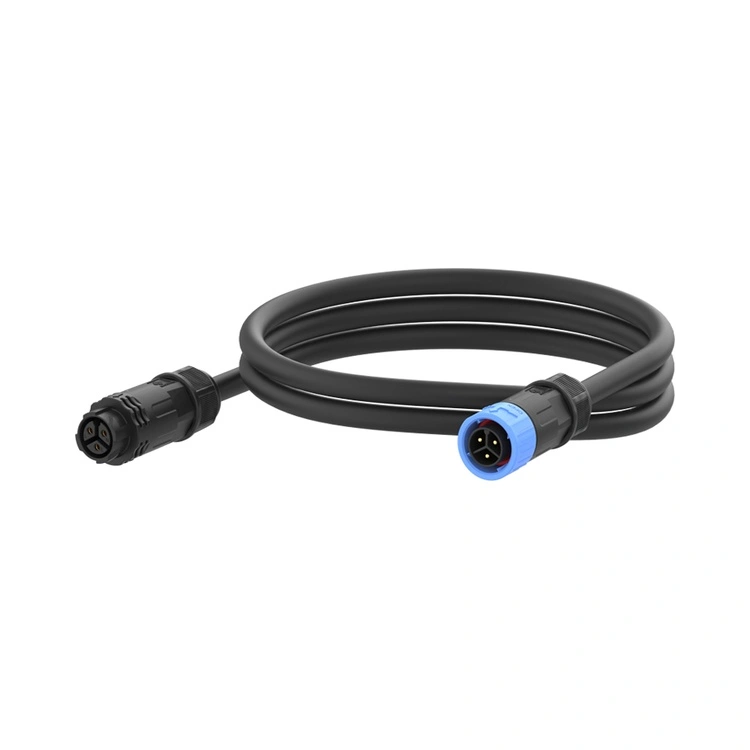

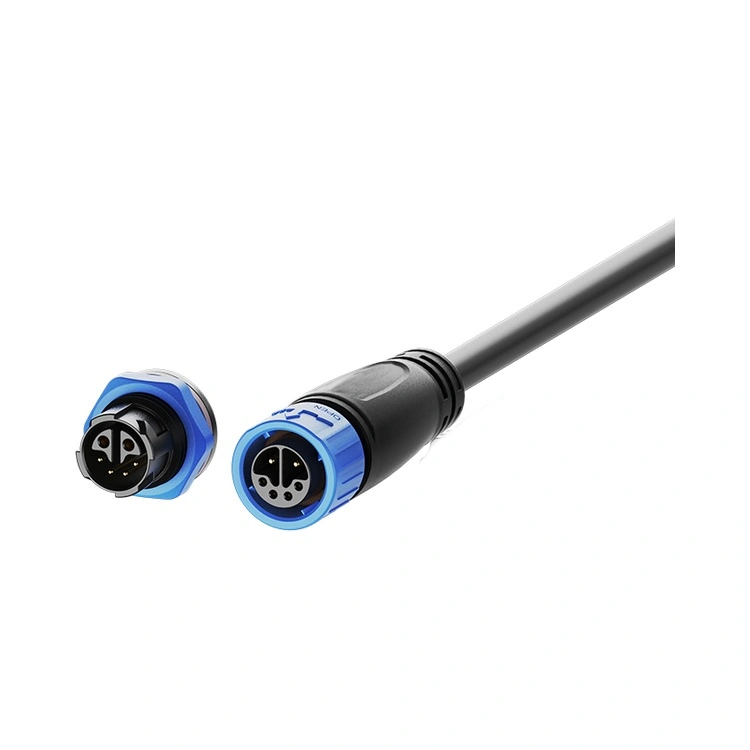

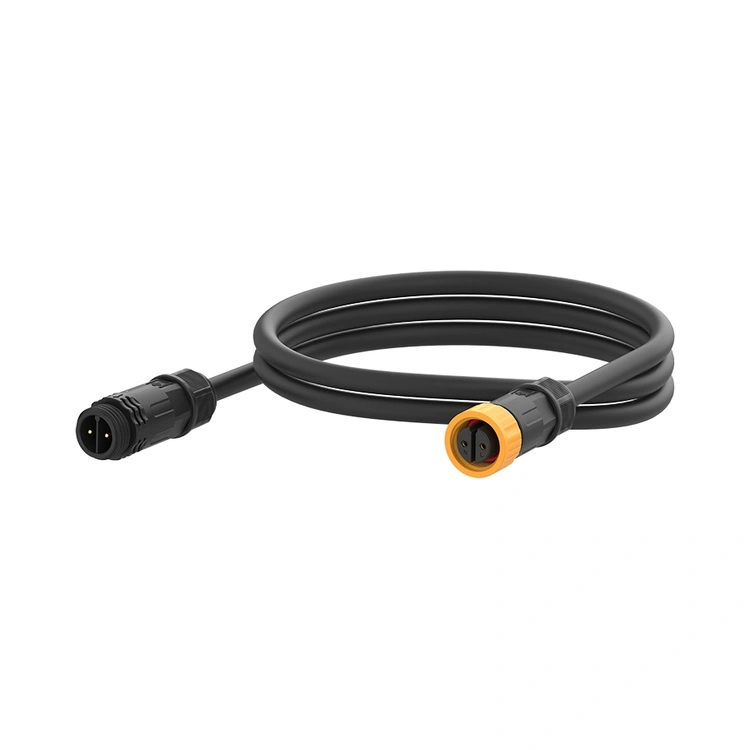

Kontaktuak letoitik mekanizatzen dira urrezko estaldura selektiboarekin, ehunka estekatze-ziklotan kontaktu-erresistentzia baxua eta sablea mantenduz. Reunion-ek M16 seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-mekanizaziotik muntaketa automatizatu eta %100 elektrikoen probak. Panelean muntatzeko eta kable muntatzeko bertsioetan eskuragarri, soldadura edo PCB amaierarekin, M16 seriea hainbat ekipamendu diseinutara egokitzen da. M12 baino korronte-gaitasun handiagoa eskaintzen duen baina oraindik trinkoa den konektore bat behar duten ingeniarientzat, konektore honek interkonexio-soluzio fidagarria eta zigilatua eskaintzen du.
| Ezaugarri | Onura |
| IP67/IP68 Ingurumen Zigilatzea | Hautsa, aldi baterako murgiltzea eta murgiltze luzea jasaten ditu; fidagarria garbiketa, kanpoko eta itsas instalazioetarako. |
| 2 eta 8 pin arteko konfigurazioak | Potentzia-konexio sinpleak, seinale anitzeko eta potentzia-seinale hibridoen aplikazioak onartzen ditu. |
| 2+4 Pin aukera hibridoa | Potentzia (2 pin, 10A) eta seinalea (4 pin, 3A) konektore bakarrean konbinatzen ditu: kable kopurua eta paneleko espazioa murrizten ditu. |
| Uneko balorazioak 15A arte | Potentzia ertaineko kargak maneiatzen ditu, motor, eragingailu eta LED argiztapenerako egokia. |
| Harizko blokeo-mekanismoa | Bibrazioekiko erresistentea den elkartzea: makinen mugimendutik eta ziklo termikotik askatzea eragozten du. |
| Urrez estalitako letoizko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: errendimendua mantentzen du ingurune hezeetan. |
| Tenperatura handiko PA66 etxebizitza | -40 °C eta +105 °C arteko funtzionamendua: industriako eta kanpoko tenperaturaren muturrak estaltzen ditu. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 2+4 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Egungo balorazioa | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Alanbre Sekzioa | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Funtzionamendu-tenperatura: -40 °C ~ +105 °C
Babes-kalifikazioa: IP67 / IP68 (lotuta)
Etxebizitzaren materiala: Tenperatura altuko termoplastikoa
Harremanetarako materiala: Urrezko kobrezko aleazioa
Kontaktu-erresistentzia: ≤3mΩ
Estekatze-zikloak: ≥500
Sukoitasunaren balorazioa: UL 94 V-0
Material guztiak RoHS betetzen ditu
| Alderdia | Reunion M16 seriea | Premium Europako M16 Markak | Kostu baxuko markarik gabeko M16 |
| Prezioa | Bolumenari egokitutako prezioak | 3-4× handiagoa | Aldez aurretik merkeagoa |
| Zigilatzeko Balorazioa | IP67/IP68 - estandarra | IP67 tipikoa | Egiaztatu gabeko erreklamazioak |
| Egungo balorazioa | 15A arte | Gehienez 15A tipikoa | Aldakorra |
| Pin aukerak | 2 ~ 8 pin gehi 2 + 4 pin hibridoak | Sorta mugatua | Hautaketa osatugabea |
| % 100 Elektrikoen Proba | Unitate bakoitza | Laginetan oinarrituta | Ausazkoa edo bat ere ez |
| Trazabilitatea | ERP trazagarria erretxinatik amaitutako konektoreraino | Bai | Bat ere ez |
| Lead Time | 10-17 egun | 4-8 aste | Ezustekoa |
| Pertsonalizazioa MOQ | Baxua (100 pieza) | Altua (500+) | Ez da eskaintzen |
| Laguntza Teknikoa | 10 pertsonako ingeniaritza-taldearen 24 orduko erantzuna | Ona baina motelagoa | Mugatua |
| ISO Ziurtagiriak | 9001, 14001, 13485 | Normalean 9001 | Normalean bat ere ez |
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa: diagnostiko edo monitorizazio ekipoetan erabiltzen den M16rako aplika daiteke. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-eko M16 ekoizpen-lerroak prozesu kontrol zorrotzen pean funtzionatzen du. IP67/IP68 zigilatzea ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez. Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira, zure kalitate-ikuskaritzak eta bezeroen dokumentazio-eskakizunak onartzen dituzte.
2+4 konfigurazio hibridoak bi potentzia-kontaktu (10A, 250V) eta lau seinale-kontaktu (3A, 50V) konektore bakarrean konbinatzen ditu. Diseinu honek abantaila handiak eskaintzen ditu:
Kable kopurua murrizten du – elikadura- eta seinale-kable bereiziak erabili beharrean, kable batek biak daramatza.
Panelen lekua aurrezten du – Panelen ebakidura batek bi ordezkatzen ditu.
Instalazioa errazten du – Konektore bat elkartzeko bi ordez.
Aplikazio tipikoen artean, motor unitateak (potentzia + kodetzailearen feedbacka), LED luminariak (potentzia + DALI kontrola) eta potentzia eta datuak behar dituzten sentsore industrialak daude. Zure gailuak energia elektrikorako >4A behar baditu eta tentsio baxuko seinaleak ere baditu, 2+4 hibridoa izan ohi da irtenbide eraginkorrena.
Bi balorazio konektoreen diseinu berean daude eskuragarri, baina desberdintasun praktikoa hau da:
IP67 – Aldi baterako murgiltzetik babestuta (1 m 30 minutuz). Kanpoko eta garbitzeko aplikazio gehienetarako egokia.
IP68 – etengabeko murgiltzetik babestua (bezeroak zehaztutako sakonera eta iraupena). Itsasoko, urpeko sentsoreetarako eta uholdeetarako joera duten instalazioetarako egokia.
Reunion-en M16 estandarra IP67-a da. IP68rako, O-ring material hobetuak eta aukerako gainmoldaketa erabiltzen ditugu. Zehaztu espero duzun murgiltze-sakonera eta iraupena (adibidez, "IP68, 2 m 24 orduz") eta gure ingeniaritza taldeak egokitasuna baieztatuko du.
IP67 zigilatzea lortzeko eta mantentzeko, Reunion-ek gomendatzen du:
Lotura-momentua – Eskuz estutu akoplamendu-azkoina O-eraztunak panelaren gainazalarekin kontaktuan jarri arte, eta aplikatu 0,6-0,8 Nm-ko pare gehigarria giltza dinamometro batekin. Ez gainditu 1,0 Nm.
O-eraztunaren ikuskapena – Ordeztu O-eraztuna deformazioa, pitzadura edo gogortzea ikusten bada.
Ordezkapen-egutegia – Urtero garbitzeko eguneroko aplikazioetarako; 2-3 urtean behin industria-ingurune estandarretan.
Kablearen bihurgune-erradioa – Mantendu gutxienez 5 × kablearen diametroa konektorearen sarreran.
Orientazioa – Kanpoko edo garbitzeko aplikazioetarako, orientatu kablearen irteera beherantz.
