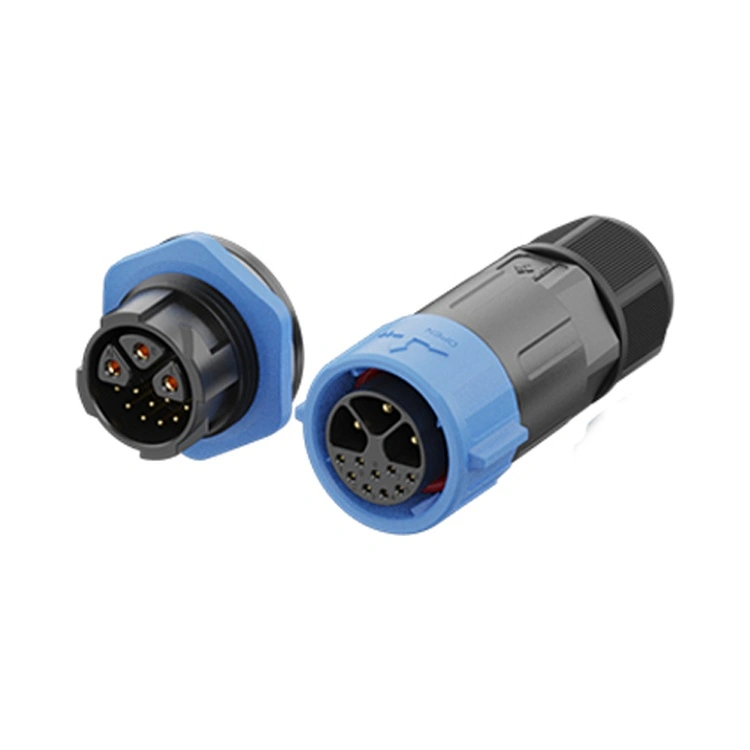

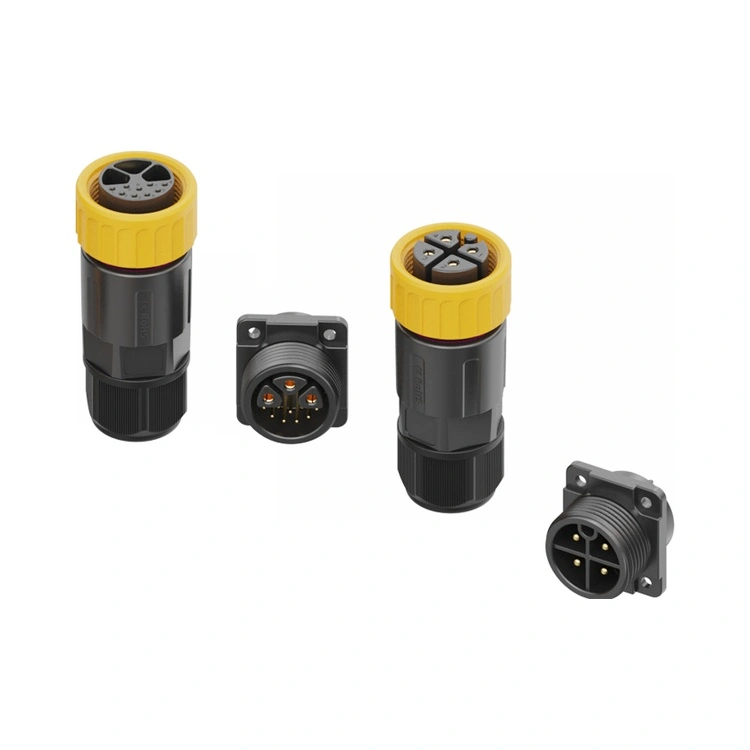

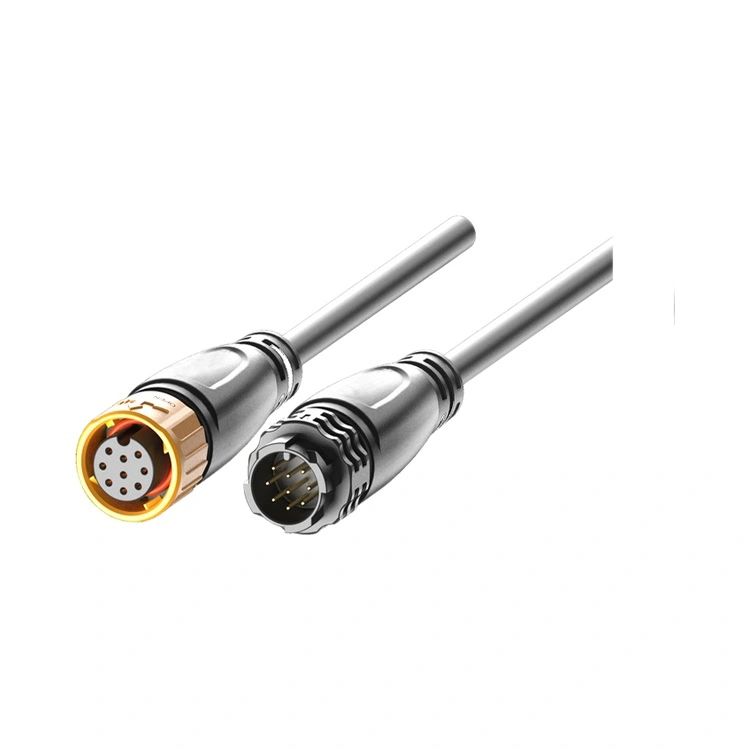

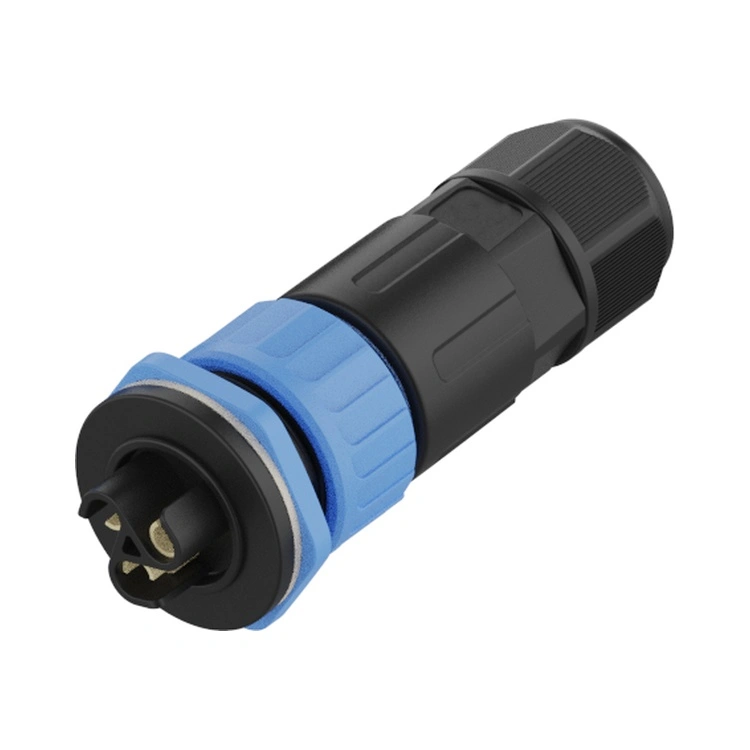

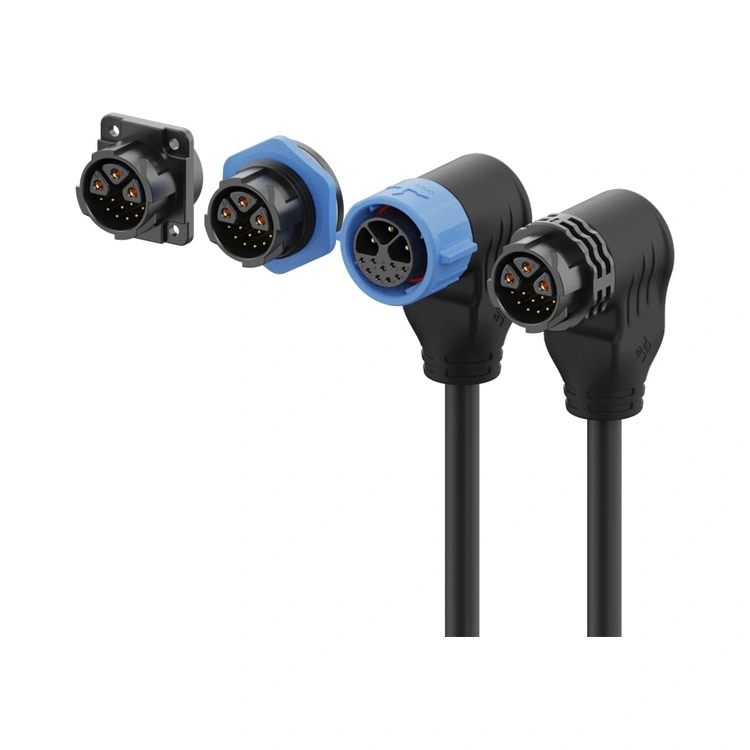

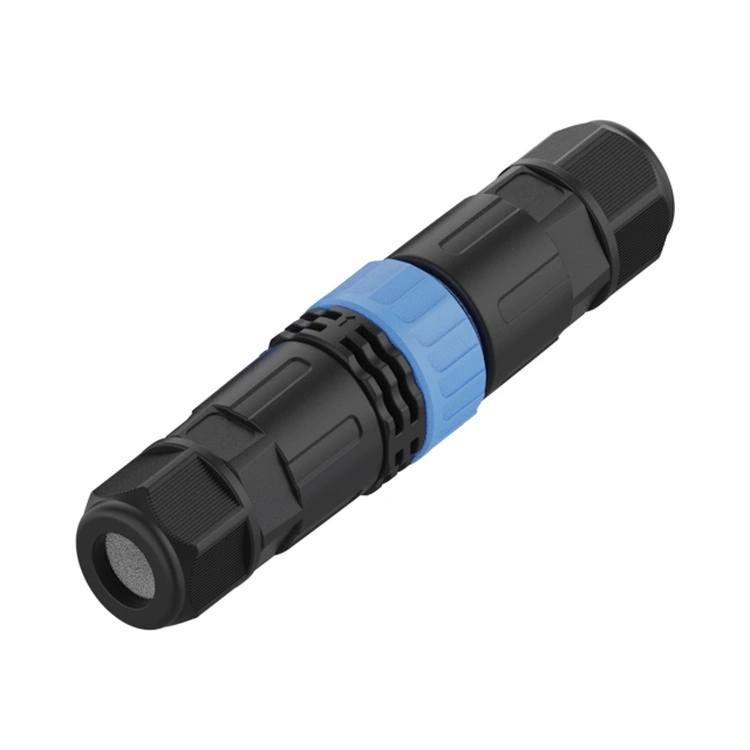

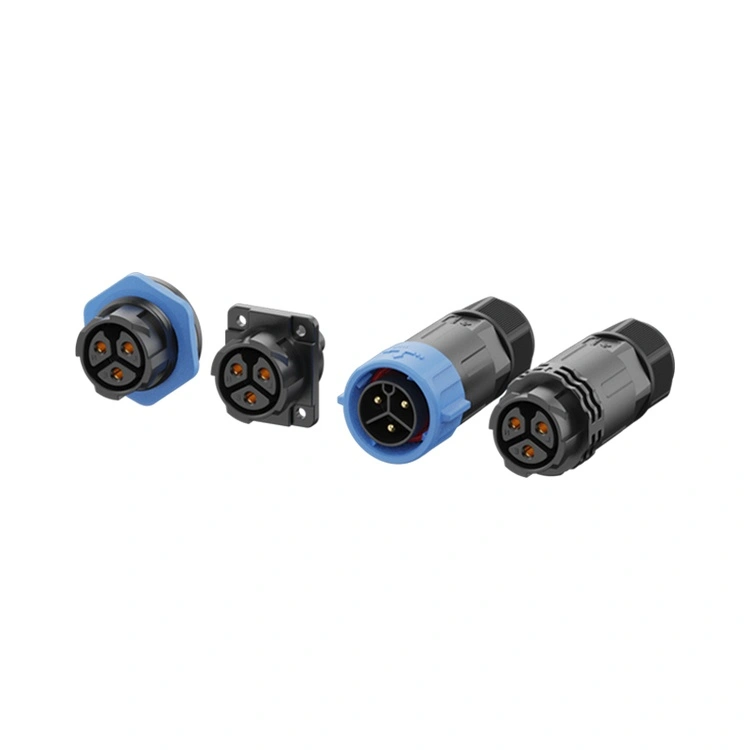

M25 serieko plastikozko konektore iragazgaitza Reunion-en korrosioarekiko erresistentzia handiko interkonexio nagusia da, potentzia handia (30A arte) ingurumen-baldintza oldarkorrekin batera egon behar duten aplikazioetarako diseinatua. Harizko konektore zirkular honek 25 mm-ko interfaze malkartsu bat konbinatzen ditu Ip67/IP68 iragazgaitzarekin eta erresistentzia handiko PA66 karkasa termoplastikoarekin, berez korrosioaren aurkakoa dena: herdoilik gabe, oxidaziorik eta plakatze-degradaziorik gabe.
2 eta 12 pin arteko konfigurazioetan eskuragarri, potentzia-seinale hibridoen aldaerak barne
, M25 serieak korronte handiko potentzia (20A arte) eta tentsio baxuko kontrol seinaleak onartzen ditu konektore bakar baten barruan.
Harizko blokeo-mekanismoa ehunka ziklotan zehar estekatze fidagarritasun koherentea bermatzeko, kontaktuak letoitik mekanizatzen diren bitartean, urrezko xaflatze selektiboarekin kontaktu-erresistentzia baxua mantentzeko. Reunion-ek M25 plastikozko seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-injekzio-moldeatzetik muntaketa automatizatutik eta %100 elektrikoen saiakuntzatik.
| Ezaugarri | Onura |
| Korrosioaren aurkako PA66 Etxebizitza | Ez herdoilik, ez oxidaziorik: gatz-ihintza, itsas eta kimikoen eraginpean dauden inguruneetarako diseinatua. |
| Gehienez %60ko pisua murriztea | Letoizko baliokideak baino nabarmen arinagoa: ekipoen eta muntatzeko euskarrien egitura-karga murrizten du. |
| 30A-ra arteko korronte-kalifikazioak | M serieko potentzia-kargarik handienak maneiatzen ditu, motor astunetarako, EV kargagailuetarako eta energia banaketarako egokia. |
| IP67/IP68 iragazgaitza | Etengabeko murgilketa jasaten du; fidagarria itsasertzeko, kostaldeko eta uholdeetarako joera duten instalazioetarako. |
| 3+2, 3+5 ,3+9 konfigurazio hibridoak | Korronte handiko 3 potentzia-pin (20 A-raino) konbinatzen ditu 2 edo 5 edo 9 seinale-pinekin; kable kopurua eta paneleko espazioa murrizten ditu. |
| Urrez estalitako letoizko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: errendimendua mantentzen du ingurune hezeetan. |
| Harizko blokeoa | Bibrazioekiko erresistentea den elkartzea: makinen mugimendu astunetik eta ziklo termikotik askatzea eragozten du. |
| -40°C eta +105°C arteko funtzionamendua | Tenperatura-tarte zabalak muturreko industria, itsas eta kanpoko baldintza estaltzen ditu. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 pin | 3+5 pin | 3+9 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Egungo balorazioa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Alanbre Sekzioa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Funtzionamendu-tenperatura:-40 °C ~ +105 °C
Babesaren balorazioa:IP65 / IP67 / IP68 (lotutako egoera)
Etxebizitza Materiala:PA66
Harremanetarako materiala:Urrez estalitako letoia
Kontaktuaren erresistentzia:≤3mΩ
Estekatze-zikloak:≥500
Pisua:Letoizko konektore konparagarriak baino %60 arinagoa
Sukoitasunaren balorazioa:UL 94 V-0
Material guztiak RoHS betetzen ditu
| Alderdia | Reunion M25 plastikozko seriea | Metalezko M25 konektoreak | Premium plastikozko konektore-markak |
| Korrosioarekiko Erresistentzia | Bikaina - PA66 | Plating menpeko - herdoil arriskua gatz spray-en | Aldakorra |
| Pisua | Gehienez %60 arinagoa | Astunak - tentsioak muntatzen ditu | Reunion antzekoa |
| Prezioa | Bolumenari egokitutako prezioak | 3-4× handiagoa | 2-3× handiagoa |
| Egungo balorazioa | Gehienez 30A | Gehienez 30A | Normalean, baxuagoa |
| Aukera hibridoak | 3+2, 3+5,3+9pin | Mugatua | Mugatua |
| % 100 Elektrikoen Proba | Unitate bakoitza | Laginetan oinarrituta | Laginetan oinarrituta |
| Trazabilitatea | ERP trazagarria | Bai | Bai |
| Lead Time | 15-17 egun | 4-8 aste | 4-6 aste |
| Pertsonalizazioa MOQ | Baxua (100 pieza) | Altua (500+) | Altua (500+) |
| ISO Ziurtagiriak | 9001, 14001, 13485 | Normalean 9001 | Normalean 9001 |
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa: diagnostiko- edo monitorizazio-ekipoetan erabiltzen den M25-rako aplikagarria. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-en M25 plastikozko konektoreen ekoizpen-lerroak prozesu-kontrol zorrotzen pean funtzionatzen du. IP67 iragazgaitza ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez (1 m, 30 minutu). Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira.
M25 plastikozko konektorearen egungo kalifikazioa kontaktu-sistemak eta alanbre-neurgailuak zehazten du, ez etxebizitzaren materialak. PA66 karkasa tenperatura altuko termoplastikoa da, 200 °C-tik gorako bero-desflexio-tenperatura duena, konektorearen funtzionamendu-tartearen oso gainetik -40 °C eta +105 °C artean. Kontaktuak beraiek letoizkoak dira urrezko estaldurarekin, eta korrontearen kalifikazioa (30A arte) IEC 60512 arauaren arabera tenperatura igoeraren proben bidez balioztatzen da. Gure probetan, M25 plastikozko konektorearen tenperatura igoera korronte nominalean metalezko konektore baliokideen muga berdinetan dago. Etxebizitzaren eroankortasun termiko txikiagoa kable-eroaleen eta panel-interfazearen bidez beroa modu eraginkorrean xahutzen duten isolatzaile geometria optimizatuarekin eta kontaktu-diseinuarekin konpentsatzen da.
Bai, M25 plastikozko konektorea oso egokia da EV kargatzeko aplikazioetarako, bereziki:
Kostaldeko edo hezetasun handiko tokietan instalatutako AC kargatzeko estazioak.
Korrosioarekiko erresistenteak diren interkonexioak behar dituzten barneko kargagailuak.
Bateria kudeatzeko interfazeak potentzia eta seinalea konbinatuz.
PA66 karkasaren korrosioaren aurkako propietateak bereziki baliotsuak dira kostaldeko eremuetan (gatza-ihindura), hiri-inguruneetan (errepide-gatza neguan) edo industria guneetan (esposizio kimikoa) instalatutako EV kargagailuetarako. IP68 zigiluak euriaren eta garbiketaren aurka babesten du. DC azkar kargatzeko (100A+), korronte handiko DC aplikazioetarako bereziki diseinatutako konektore industrial handiagoak gomendatzen ditugu.
