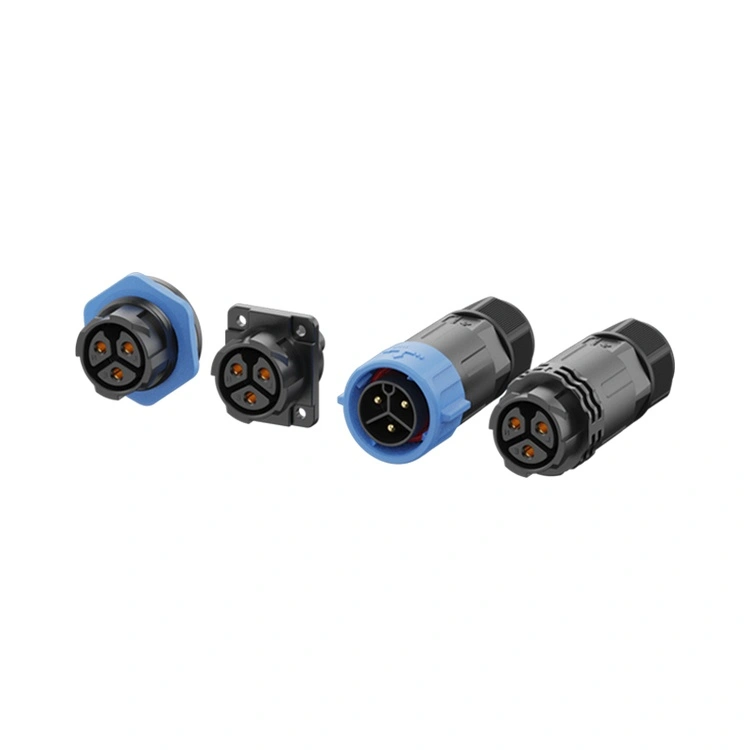

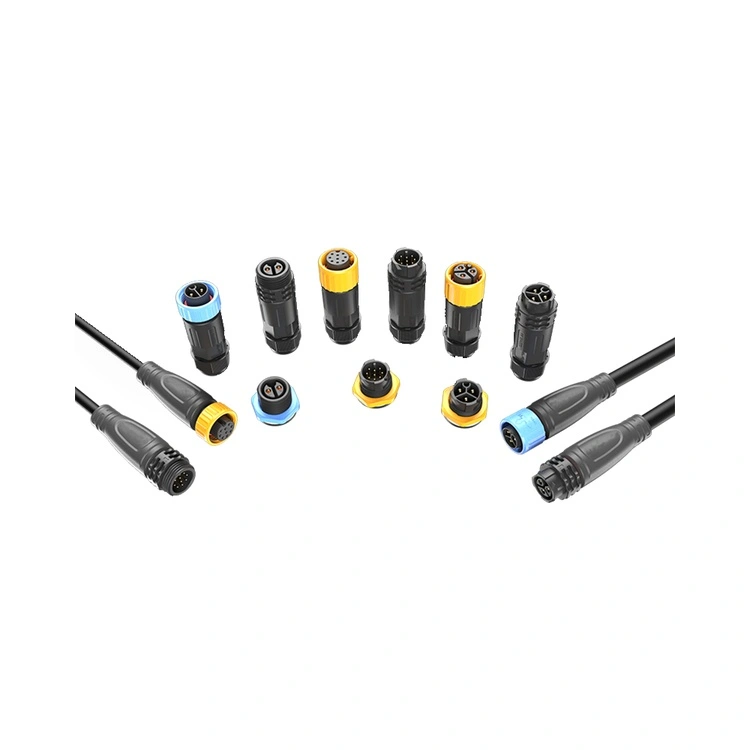

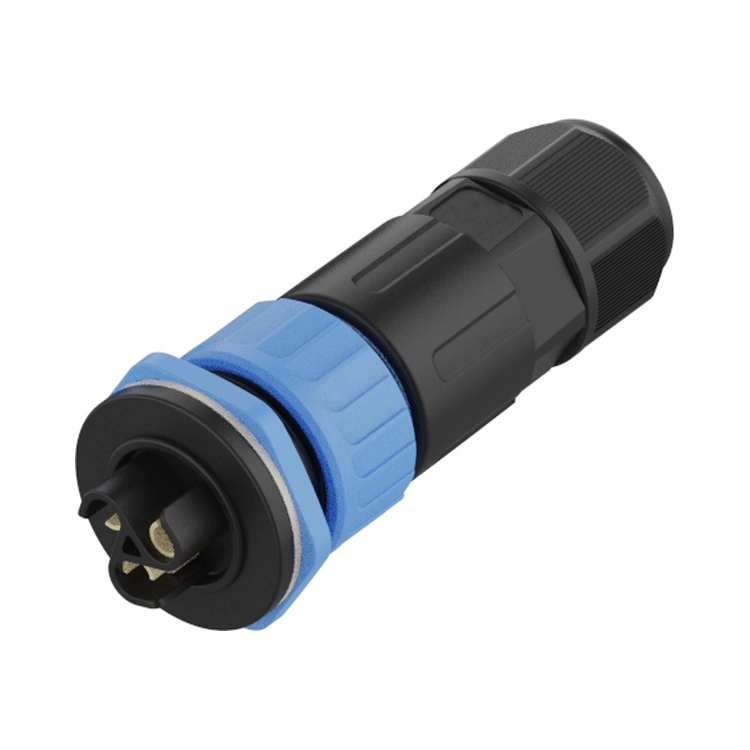

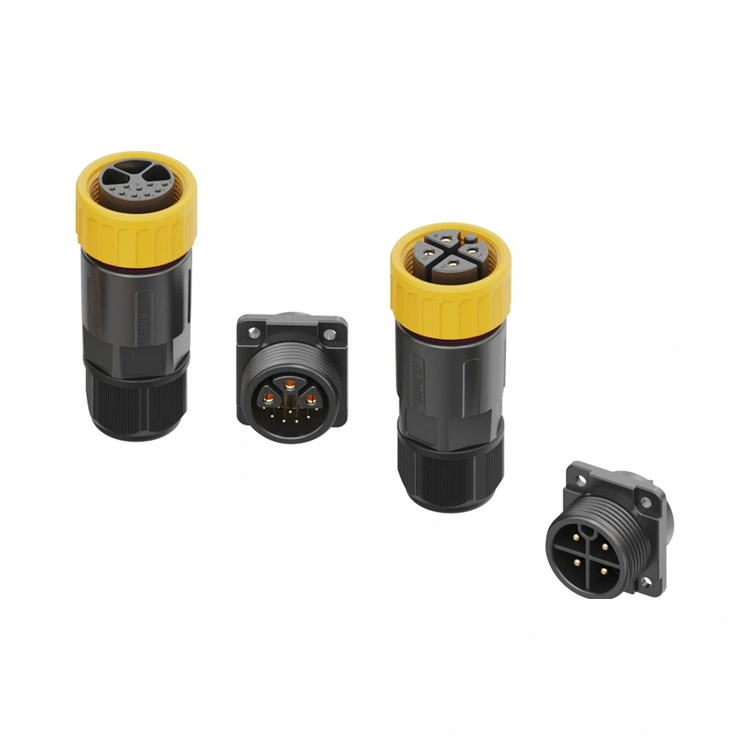

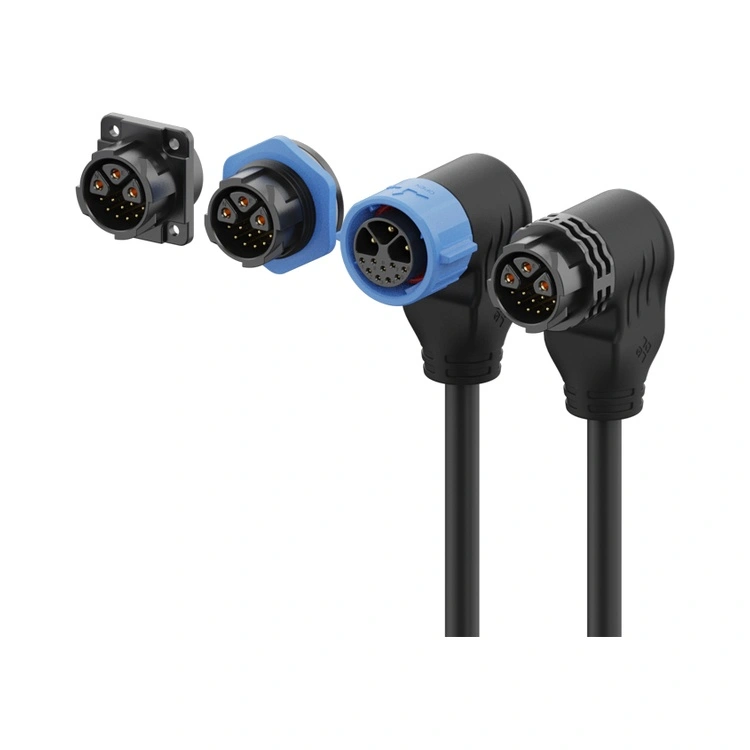

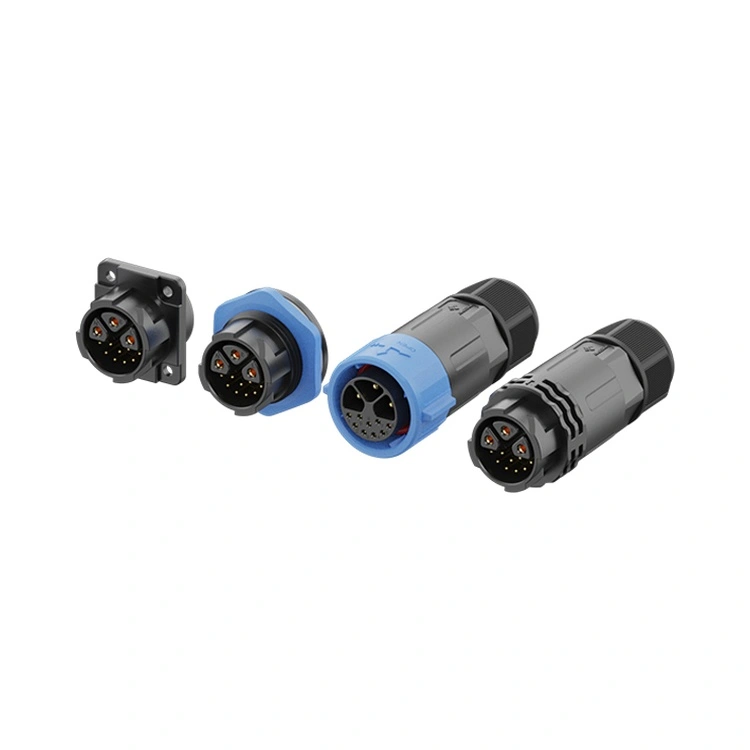

Reunion M25 serieko LED argi-konektorea 1.000 W-tik gorako aparatuetarako diseinatuta dago, non ziklo termikoak (ΔT 145 °C arte) eta shock mekanikoak normalean M20 soluzio estandarrak degradatzen dituzten. Kopia generikoak ez bezala, serie honek produkzio-lote bakoitzari honako hauek ezartzen dizkio:
1)% 100 hipot eta kontaktuaren erresistentzia probak
2) IP67 iragazgaitzaren proba – 1 m-ko sakonera, 30 minutu, bideo-erregistroekin dokumentatua
3) Shock termikoaren baliozkotzea – 500 ziklo -40 °C-tik +105 °C-ra zigiluaren erlaxaziorik gabe
Proba-protokolo honek kanpoko LED sistemetako 1. hutsegite-moduari zuzenki zuzentzen dio: haizeak eragindako kablearen balantzearen ondoriozko mikro-mugimenduaren korrosioa. Harizko blokeo-mekanismoak (gomendatutako momentua 1,2-1,5 Nm) interfazearen presioa 80 N-tik gora mantentzen du, kontaktu egonkorra bermatuz, nahiz eta 50 m-ko altuera duen estadioko mastetan muntatuta egon.
| Hautaketa-irizpidea | Reunion M25 serieko LED argi-konektorea | M20 seriea (edukiera txikiagoa) | Markarik gabeko M25 itxurakoak |
| Gehienezko korronte etengabea | 30A (potentzia-pin bakoitzeko) | 30A (baina 22A-ra murrizten da 85 °C-tan) | Erreklamatu 30A, baina huts egiten du 25A-n (ez dago irudi termikoen txostenik) |
| Pin hibridoen aukerak | 3+2 / 3+5 /3+9 pin | 2+2 soilik (MOQ pertsonalizatua 500+) | Bat ere ez - boterea soilik duten maskorrak |
| IP67 iragazgaitza | Lote bakoitza : murgiltze proban egin da, argazkiak gordeta | Laginetan oinarrituta (1.000ko) | Dokumentatu gabe |
| Kable OD ostatua | 6-12 mm (eskularruak errespetatzen dituen estaldura) | 4-8 mm | 5-10 mm (tentsio-erliebe eskasa) |
| Epea (1.000 pcs) | 15-20 egun | 4-6 aste | Ezustekoa (askotan erortzen da) |
| Trazabilitatea | ERP lotearen kodea → lehengaien ziurtagiriak | Lote-maila | Bat ere ez |
Gomendioa: Zehaztu Reunion M25 serieko LED argi-konektorea ROI > 3 urte eta aurreikusi gabeko geldialdi-kostuak 2.000 $/orduko gainditzen dituen proiektuetarako (adibidez, aireportuko mantalak, tunelaren irteerako argiztapena).
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 pin | 3+5 pin | 3+9 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Egungo balorazioa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Alanbre Sekzioa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
3 + 5 konfigurazioko 5 seinale-pinak 2,54 mm-ko altueraz babestuta daude, 250 kHz-ko diafonia > 40 dB-ko diafonia-atenuazioa eskaintzen du - funtsezkoa DMX512 RDM noranzko biko komunikaziorako. DALI-2 aplikazioetarako, 3+2 pin aldaerak (2 seinale-hari) begizta bakoitzeko 64 aparatu arte heltzea onartzen du 30 A-ko potentzia-erraila mantenduz. Zehatzaileentzako kableatuaren gida praktikoa:
3+5 pin: 1-3 pinak = L1/L2/L3 (trifasikoa, 20A bakoitza); 4-5 pinak = DALI +/-; Pin 6-7 = DMX datuak+ / datuak-; Pin 8 = DMX komuna (ezkutuaren erreferentzia).
3+2 pin: 1-3 pinak = L/N/PE (30A monofasikoa edo 20A trifasikoa); 4-5 pinak = 0-10V dimming edo DALI.
Arkitektura hibrido honek landa-lana murrizten du, terminal-blokeen juntzeen %40 ezabatuz
A: Tenperatura handiko isolatzaile termoplastikoak (UL 94 V-0) talkaren indarra > 6 kJ/m² mantentzen du -40 °C-tan (ISO 179 arabera probatua). Silikonazko O-eraztunak %20ko konpresioa mantentzen du hotzeko 500 zikloren ondoren.
DALI kontrolatutako proiektu estandaretarako, 3+2 konfigurazioa gomendatzen dugu:
3 power pin (20A bakoitza) LED kontrolatzailearen sarrerarako.
2 seinale-pin (10A bakoitza) DALI datuetarako.
Honek potentzia handia ematen die potentzia handiko luminariei eta DALI komunikazioa onartzen du 300 metroko distantzian. Kanal anitzeko koloreak kontrolatzeko edo sentsore integratua lortzeko, aukeratu 3+5 edo 3+9 aldaerak. Konfigurazio guztiek seinalearen osotasuna mantentzen dute DALI, DMX, 0-10V eta RS-485 protokoloetarako.
