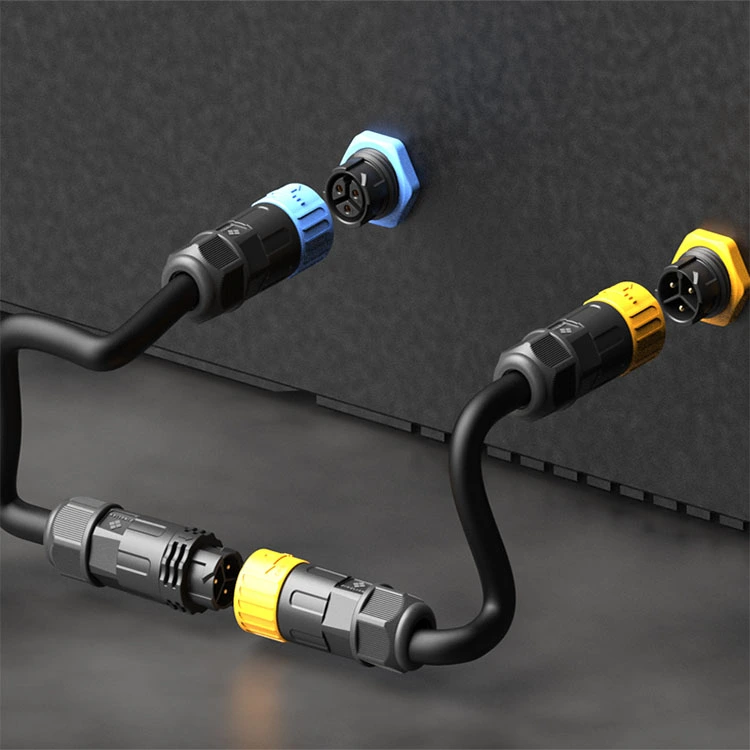

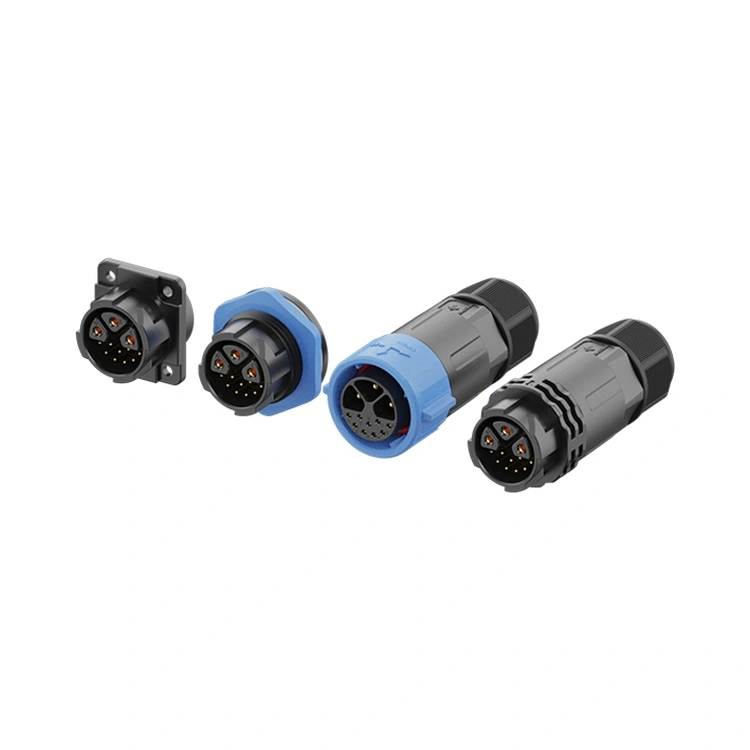

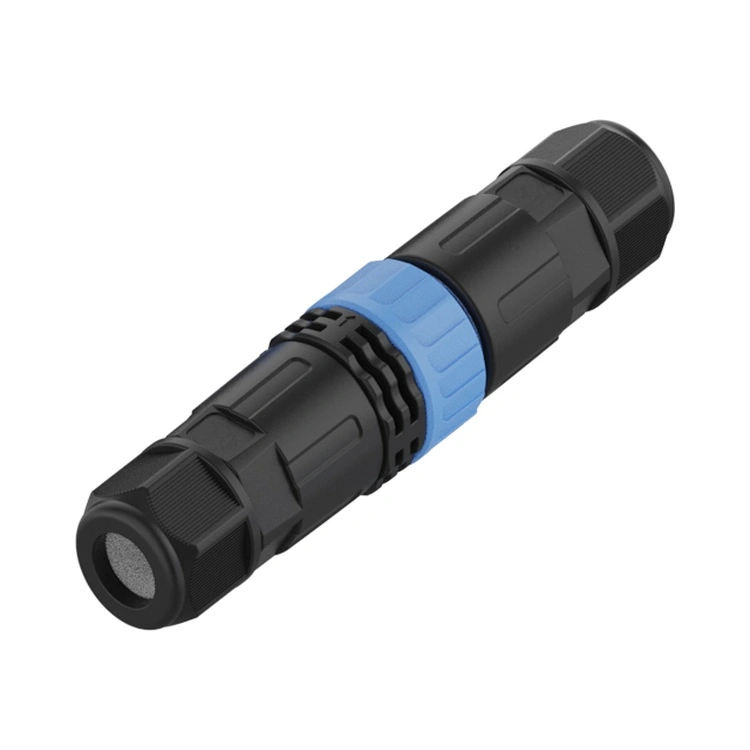

M25 serie iragazgaitza konektorea Reunion-en ahalmen handieneko interkonexio industriala da M serieko familian, potentzia-emate handia ingurumenaren babesarekin batera egon behar duten aplikazioetarako diseinatua. Haridun konektore zirkular honek 25 mm-ko interfaze malkartsu bat konbinatzen du IP67/IP68 mailadun zigilatzearekin, hezetasuna, hautsa eta bibrazioak etengabeko erronkak diren ekipamendu astunetarako, motor-konexioetarako, energia banatzeko sistemetarako, EV kargatzeko azpiegiturarako eta energia berriztagarrietarako instalazioetarako egokia da.

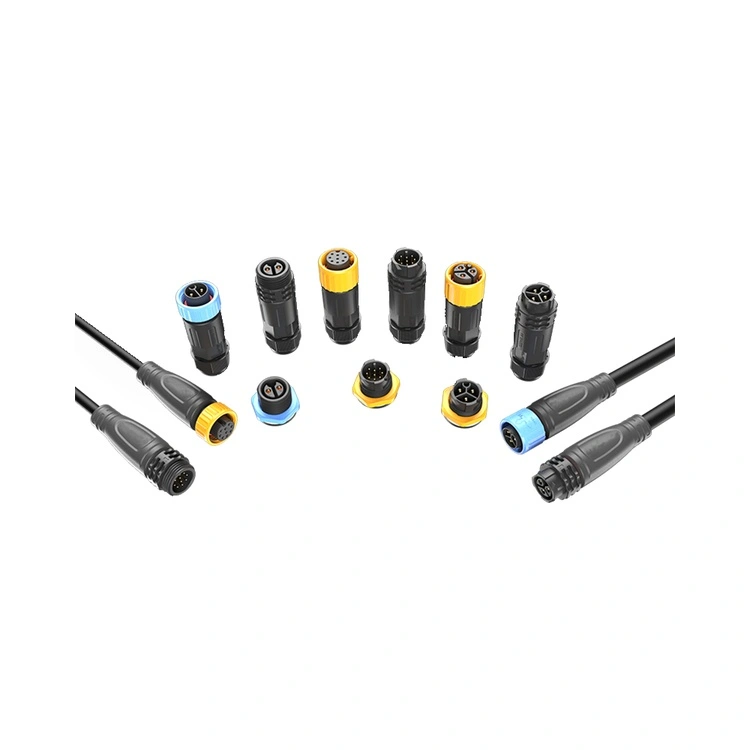

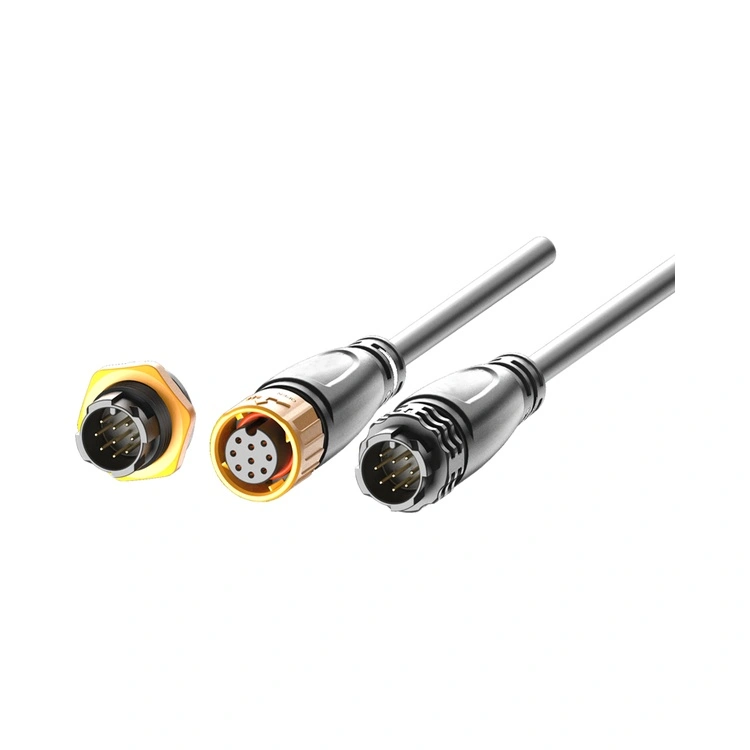

2 eta 12 pineko konfigurazioetan eskuragarri, potentzia-seinale hibridoen aldaerak barne, korronte handiko potentzia-kontaktuak eta tentsio baxuko seinale-kontaktuak etxe bakarrean konbinatzen dituztenak barne, M25 serieak potentzia handiko aplikazio sorta zabala onartzen du.
Kontaktuak letoitik mekanizatzen dira urrezko xaflatze selektiboarekin, ehunka estekatze-ziklotan kontaktu-erresistentzia baxua eta egonkorra mantenduz. Onar daitekeen korronte maximoa 30A da kontaktu bakoitzeko.

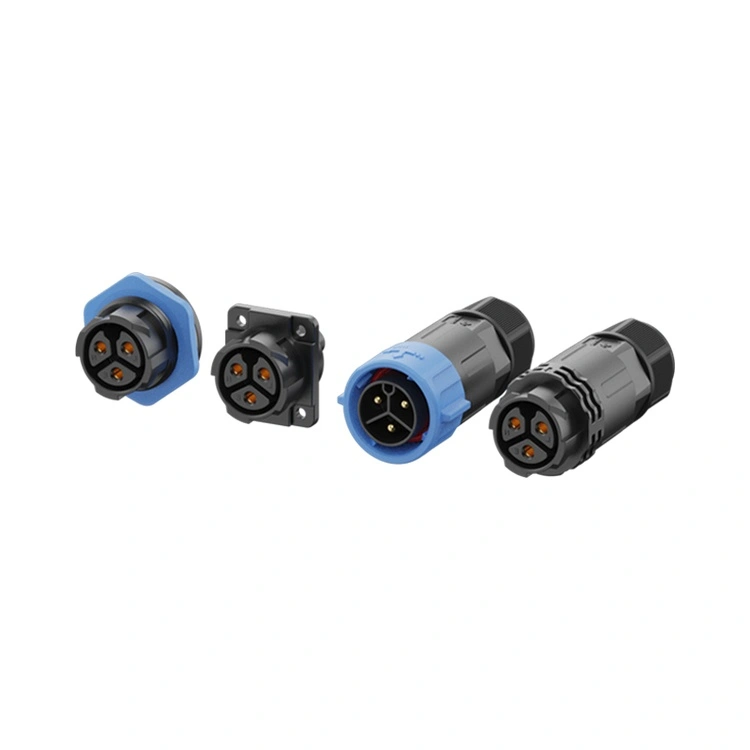

Reunion-ek M25 seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-mekanizaziotik muntaketa automatizatu eta %100 elektrikoen saiakuntzara arte. Panelean eta kablean muntatzeko bertsioetan eskuragarri dago soldadurarekin.
| Ezaugarri | Onura |
| 30A-ra arteko korronte-kalifikazioak | M serieko potentzia-kargarik handienak maneiatzen ditu; egokia da motor astunetarako, EV kargagailuetarako eta industria-energia banaketarako. |
| IP67 iragazgaitza | Hautsa, aldi baterako murgiltzea eta murgiltze luzea jasaten ditu; fidagarria kanpoko eta garbiketa inguruneetarako. |

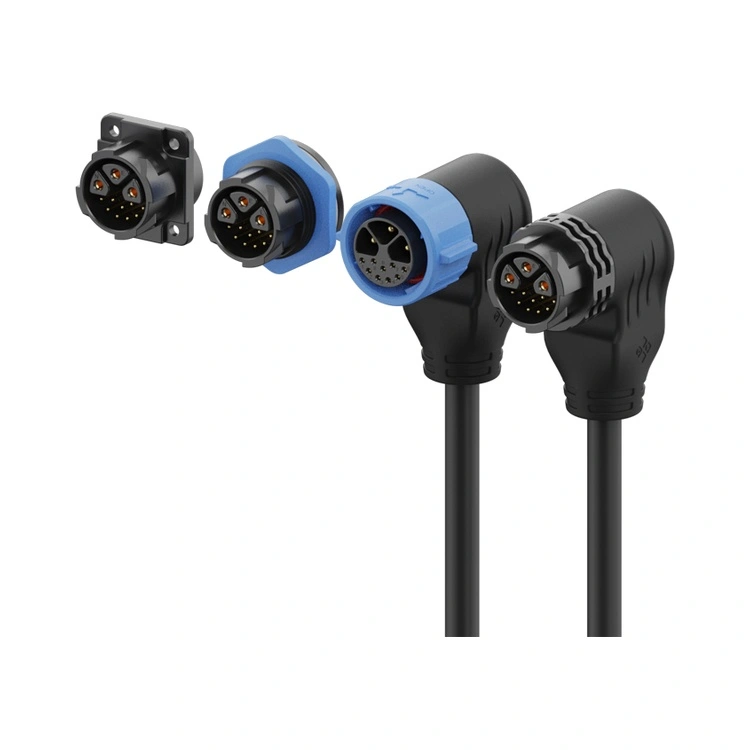

| 3+2, 3+5, 3+9Pin aukerak hibridoak | Korronte handiko potentzia-pinak (20A arte) tentsio baxuko seinale-pinekin konbinatzen ditu konektore batean; kable kopurua eta paneleko espazioa murrizten ditu. |
| Harizko blokeo-mekanismoa | Bibrazioekiko erresistentea den elkartzea: makinen mugimendu astunetik eta ziklo termikotik askatzea eragozten du. |
| Urrez estalitako letoizko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: errendimendua mantentzen du ingurune hezeetan eta kanpoaldean. |
| Tenperatura handiko isolatzaile termoplastikoa | -40 °C eta +105 °C arteko funtzionamendua: industria- eta kanpoko tenperatura-baldintzak estaltzen ditu. |
| Guztizko Plastikozko Etxebizitza | Tenperatura altuko material termoplastikoak-Ingurune gogoretarako egokiak |
| Amaitzeko aukera anitz | Soldadura, murgiltze-soldadura: muntaketa-metodo desberdinetara egokitzen da. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 pin | 3+5 pin | 3+9 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Egungo balorazioa | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Alanbre Sekzioa | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Funtzionamendu-tenperatura:-40 °C ~ +105 °C
Babesaren balorazioa:IP65 / IP67 / IP68 (lotutako egoera)
Etxebizitza Materiala:Tenperatura handiko termoplastikoa
Harremanetarako materiala:Urrez estalitako letoia
Kontaktuaren erresistentzia:≤3mΩ
Estekatze-zikloak:≥500
Sukoitasunaren balorazioa:UL 94 V-0
Material guztiak RoHS betetzen ditu
| Alderdia | Reunion M25 seriea | Premium Europako M25 Markak | Kostu baxuko markarik gabeko M25 |
| Prezioa | Bolumenari egokitutako prezioak | 3-4× handiagoa | Aldez aurretik merkeagoa |
| Egungo balorazioa | Gehienez 30A | Gehienez 25A tipikoa | Aldakorra, askotan gehiegizkoa |
| Aukera hibridoak | 3+2, 3+5,3+9 – estandarra | Mugatua | Ez da eskaintzen |
| IP67 egiaztapena | Batch-en murgiltze probatua | Loteka probatua | Egiaztatu gabe |
| % 100 Elektrikoen Proba | Unitate bakoitza | Laginetan oinarrituta | Ausazkoa edo bat ere ez |
| Urrez estaltzea | estandarra | ≥0,2-0,4µm | Argala edo bat ere ez |
| Trazabilitatea | ERP trazagarria erretxinatik amaitutako konektoreraino | Bai | Bat ere ez |
| Lead Time | 12-15 egun | 4-8 aste | Ezustekoa |
| Pertsonalizazioa MOQ | Baxua (100 pieza) | Altua (500+) | Ez da eskaintzen |
| Laguntza Teknikoa | 10 pertsonako ingeniaritza-taldearen 24 orduko erantzuna | Ona baina motelagoa | Mugatua |
| ISO Ziurtagiriak | 9001, 14001, 13485 | Normalean 9001 | Normalean bat ere ez |
Reunion abantaila: Dokumentatutako IP67 zigilatzea, potentzia-seinale hibridoaren konfigurazioak eta 30 A-rainoko korronte-kalifikazioak jasotzen dituzu, hori guztia prezio errentagarrian, Europako marken preziorik gabe.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa: diagnostiko- edo monitorizazio-ekipoetan erabiltzen den M25-rako aplikagarria. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
| Kontuan hartzea | M20 | M25 |
| Gehienezko Korrontea | 20A | 30A |
| Sendotasun Mekanikoa | Estandarra | Sendoagoa: oskol handiagoa, horma lodiagoak |
| Kable Edukiera | Gehienez 2,0 mm² | Gehienez 4,0 mm² |
| Panel espazioa | Trinkoagoa | Ebaki handiagoa eskatzen du |
| Aukera hibridoak | Ez | 3+2, 3+5,3+9 |
Aukeratu M25 noiz:
Sendotasun mekaniko handiena behar duzu aplikazio astunetarako.
Zure aplikazioak kable handiagoak edo tentsio mekaniko handiagoak ditu.
Oskol handiena behar duzu eskularrudun eskuekin erraz maneiatzeko.
Zure paneleko espazioak 25 mm-ko ebakidura handiagoa ahalbidetzen du.
Aukeratu M20 noiz panelen espazioa mugatua da edo aplikazioak ez du sendotasun mekaniko gehigarririk behar.
Bai, M25 seriea oso egokia da EV kargatzeko azpiegiturarako, bereziki:
AC kargatzeko estazioak.
Barneko kargagailuak (korronte korronte moderatua).
Bateriak kudeatzeko sistemaren interfazeak (potentzia + seinalea).
M25-ren 30A korronte balorazioa, IP67 zigilatzea eta potentzia-seinale hibridoaren konfigurazioek aukera praktikoa bihurtzen dute EV kargatzeko aplikazio askorentzat. DC azkar kargatzeko (100A+), korronte handiko DC aplikazioetarako bereziki diseinatutako konektore industrial handiagoak gomendatzen ditugu.
IP67 zigilatzea lortzeko eta mantentzeko, Reunion-ek gomendatzen du:
Estekatze momentua – Eskuz estutu akopla-azkoina O-eraztunak panelaren gainazalarekin kontaktuan jarri arte, eta, ondoren, 1,2-1,5 Nm-ko pare gehigarria aplikatu giltza dinamometrico batekin. Ez gainditu 1,8 Nm.
O-ring ikuskatzea – Ordeztu O-eraztuna deformazioa, pitzadura edo gogortzea ikusten bada.
Ordezko ordutegia – Aplikazio zorrotzetarako (eguneroko garbiketa, kanpoko esposizioa), ordeztu O-eraztunak urtero. Ingurune industrial estandarrentzat, 2-3 urtean behin.
Kablearen bihurgune-erradioa– Mantendu gutxienez 5× kablearen diametroa konektorearen sarreran.
Kablearen orientazioa– Kanpoko edo garbitzeko aplikazioetarako, orientatu kablearen irteera beherantz, zigilu-interfazetik gertu likidoak pilatzea saihesteko.
