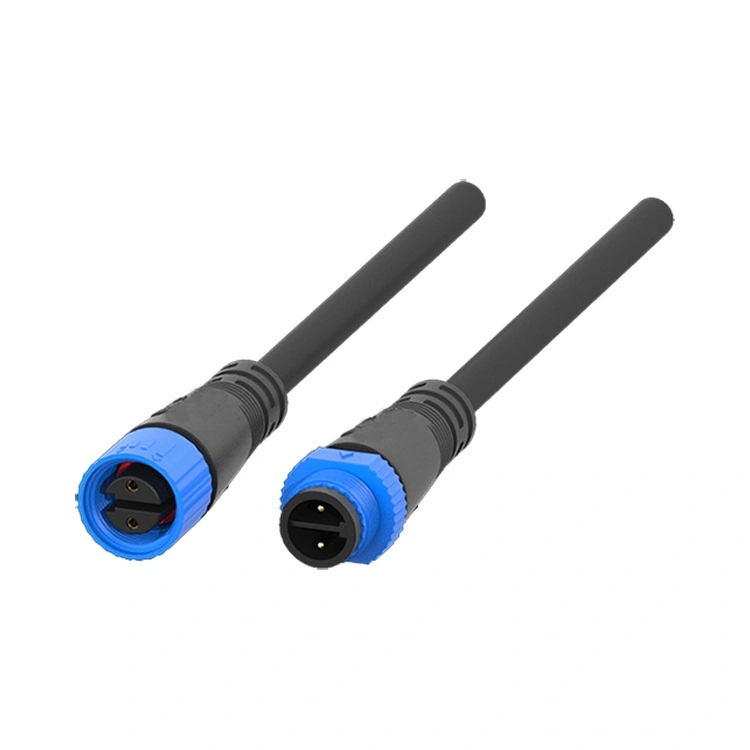

M15 serieko LED argi-konektorea Reunion-en kanpoko LED argiztapenaren industriarako interkonexio espezializatua da, argiztapen industrialean hazten ari den segmentuetako bat. LED argiztapen-interfaze estandarrekin ziurtatuta, haridun konektore zirkular honek 15 mm-ko F motako diseinu trinkoa konbinatzen du IP67-ko zigiluarekin, eta egokia da kale-argietarako, tunel-argiztapenerako, argiztapen arkitektonikoa, estadioko faroletarako eta kanpoko LED pantailetarako.
Konektorearen karkasa erresistentzia handiko PA66 termoplastikoz eraikita dago, eta eguraldiaren erresistentzia bikaina, korrosioaren babesa eta iraunkortasun mekanikoa eskaintzen ditu metalen alternatiben pisua eta korrosioaren kezkarik gabe.
M15 seriearen funtsezko segurtasun-ezaugarri bat nukleo anitzeko barruko partizioaren diseinua da: potentzia eroaleen arteko oztopo bereiziek zirkuitu laburrak saihesten dituzte alanbreen isolamenduaren kalteak, ezinbestekoa den potentzia handiko LED instalazioetarako, non elikatze-hornidurak 500W baino gehiago eman ditzaketen.

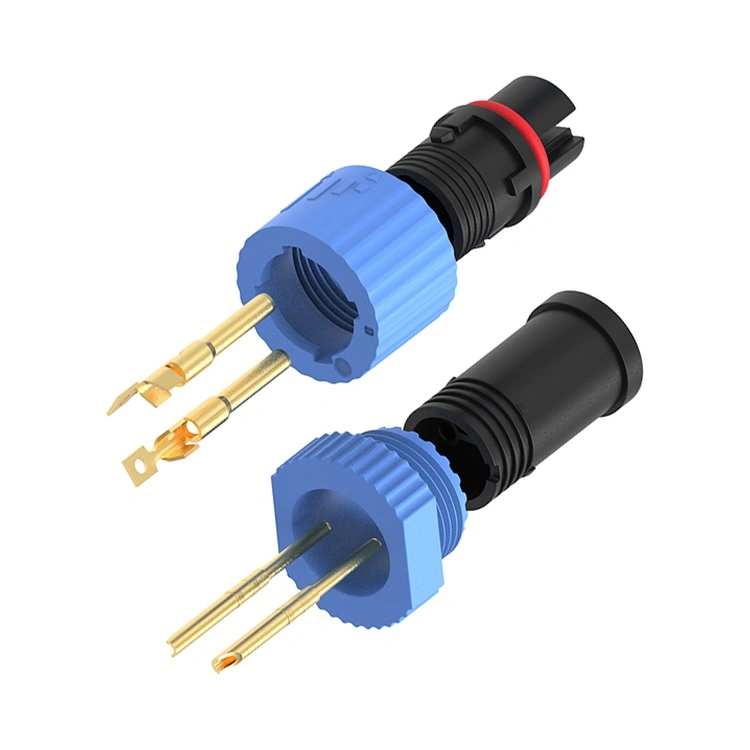

Kontaktuak kobrezko aleazioz fabrikatzen dira urrezko estaldurarekin, kontaktu-erresistentzia baxua eta egonkorra mantenduz (≤3mΩ) konektorearen bizitzan zehar.
2, 3, 4 eta 5 pin konfigurazioetan eskuragarri 10A-ra arteko korronte balorazioekin, M15 serieak korronte konstantea eta tentsio konstanteko LED kontrolatzaileak onartzen ditu.
Reunion-ek M15 seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-injekzio-moldeatzetik muntaketa automatizatu eta %100 elektrikoen probak arte. Harizko blokeo-mekanismoak bibrazioarekiko erresistentea den elkartzea bermatzen du, funtsezkoa da -40 °C eta +105 °C arteko haizearen, trafikoaren bibrazioen eta ziklo termikoen eraginpean dauden instalazioetarako.
Kanpoko argiztapen-sistemak diseinatzen dituzten ingeniarientzat, konektore honek LED aplikazioetarako bereziki egokitutako soluzio fidagarri, seguru eta trinkoa eskaintzen du, Reunion-en 15 urteko fabrikazio-esperientziari esker.
M15 seriea kanpoko LED argiztapenerako diseinatuta dago, epe luzerako kanpoko instalazioen eskakizun zehatzei erantzuten dieten ezaugarriekin.
| Ezaugarri | Onura |
| IP67 Ingurumen Zigilatzea | Etengabeko murgilketa jasaten du; fidagarria da euri, elurra eta uholdeen eraginpean dauden kaleko argietarako, tuneletarako eta kanpoko pantailetarako. |
| Nukleo anitzeko barne partizioak | Potentzia-eroaleen arteko oztopoak bereizi: potentzia handiko LED instalazioetan segurtasun elektrikoa hobetzen du. |
| F-motako diseinu trinkoa | Espazio aurrezteko 15 mm-ko interfazea: aproposa, tarte estua duten LED luminaria finetarako eta argiztapen sistema modularetarako. |
| PA66 Etxebizitza | Eguraldiarekiko erresistentea, korrosioarekiko erresistentea, kanpoko bizitzarako diseinatua. |
| Urrez estalitako kobrezko aleazioko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: LED kontrolatzailearen errendimendu koherentea mantentzen du denboran zehar. |
| Harizko blokeo-mekanismoa | Bibrazioarekiko erresistentea den elkartzea: haizeak, trafikoaren bibrazioak eta txirrindularitza termikoak askatzea ekiditen du. |
| 2-5 pin konfigurazioak | Korronte konstante, tentsio konstante eta potentzia/seinale LED aplikazio mistoak onartzen ditu. |
| -40°C eta +105°C arteko funtzionamendua | Tenperatura-barruti zabalak kanpoko muturreko baldintzak estaltzen ditu: Artikoko neguetatik hasi eta basamortuko udaraino. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin |
| Tentsio Balorazioa | 250V | 250V | 125V | 125V |
| Egungo balorazioa | 10A | 10A | 10A | 10A |
| Alanbre Sekzioa | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Funtzionamendu-tenperatura:-40 °C ~ +105 °C
Babesaren balorazioa:IP67 / IP68 (lotuta)
Etxebizitza Materiala:PA66
Harremanetarako materiala:Urrez estalitako kobre-aleazioa
Kontaktuaren erresistentzia:≤3mΩ
Estekatze-zikloak:≥500
Diseinu estandarra:LED argiztapen interfazearen estandarrak betetzen ditu
Sukoitasunaren balorazioa:UL 94 V-0
Material guztiak RoHS betetzen ditu
M15 serieko LED argi-konektorea kanpoko argiztapen aplikazioetan zabaltzen da, non fidagarritasuna eta segurtasuna funtsezkoak diren.
Kale eta autobideen argiteria– LED kale-argiak eta autobideen argiztapen-sistemak.
Tunelaren Argiztapena– Autobideko eta trenbideko tunelen argiztapena.
Arkitektura eta Fatxadako Argiztapena– Eskemak, zubiak eta monumentuak eraikitzea.
Estadio eta Kirol Argiztapena– Azalera handiko argiztapen sistemak.
Kanpoko LED pantailak– Kartel modularrak eta formatu handiko pantailak.
Paisaia eta Parkeen Argiztapena– Bideen argiztapena, dekorazio-instalazioak eta lorategien argiztapena.
Eguzki-argiztapena– Saretik kanpoko kale eta bideen argiteria.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa—diagnostiko edo monitorizazio ekipoetan erabiltzen den M15-rako aplikagarria. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-en M15 LED konektorearen ekoizpen-lerroak prozesu-kontrol zorrotzen pean funtzionatzen du. IP67 zigilatzea ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez. Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira, zure kalitate-ikuskaritzak eta bezeroen dokumentazio-eskakizunak onartzen dituzte.
Nukleo anitzeko barruko partizioaren diseinua a dasegurtasun funtzioa M15 seriean bereziki diseinatua LED argiztapen aplikazioetarako. Potentzia handiko LED instalazioetan, elikatze-hornidurak > 500 W eman ditzake 350 V DC arteko tentsioetan. Hariaren isolamendu-geruza bat hondatzen bada (instalazioan edo bibrazioen ondorioz), agerian dauden eroaleek zirkuitulaburra egin dezakete, gidariaren hutsegitea edo sutea ere eraginez. Barruko partizioek konektorearen gorputzaren barruan eroaleen arteko bereizketa fisikoa eskaintzen dute, kontaktua saihesten baitute isolamendua arriskuan egon arren. Ezaugarri hau daez estandarra erabilera orokorreko konektoreetan (M8/M12) eta M15erako funtsezko bereizlea da. Reunion-en partizioak isolatzailearekin batera moldatzen dira, ez osagai bereizi gisa gehituta, konektorearen bizitza osoan eraginkorrak izaten jarraitzen dutela bermatuz.
Kanpoko LED instalazioetan IP67 zigilatzea lortzeko eta mantentzeko, Reunion-ek gomendatzen du:
Estekatze momentua– Eskuz estutu akopladura azkoina, O-eraztunak panelaren gainazalarekin kontaktuan jarri arte, eta, ondoren, aplikatu pare gehiago.0,4-0,6 Nmdinamometro-giltza erabiliz. Ez gainditu 0,8 Nm.
O-ring ikuskatzea– Aurrez instalatutako O-ringa mantentze-ziklo bakoitzean ikuskatu behar da. Ordeztu deformazioa, pitzadura edo gogortzea ikusten bada.
O-ringak ordezkatzeko egutegia– Eguneroko ziklo termikoa duten kanpoko instalazioetarako, ordeztu O-eraztunak 2-3 urtean behin, prebentziozko mantentze-lanaren barruan.
Kablearen bihurgune-erradioa– Gutxieneko bihurgune-erradioa mantendu5× kablearen diametroa konektorearen sarreran kablearen zigiluan tentsioa saihesteko.
Kablearen orientazioa– Orientatu kablearen irteera beherantz, zigilu-interfazetik gertu ura pilatzea saihesteko.
Berriro konektatu aurretik garbitzea– Garbitu konektoreen kanpoaldea detergente leunarekin eta urarekin berriro konektatu baino lehen, hondakinek zigilua kaltetu ez dezaten.
