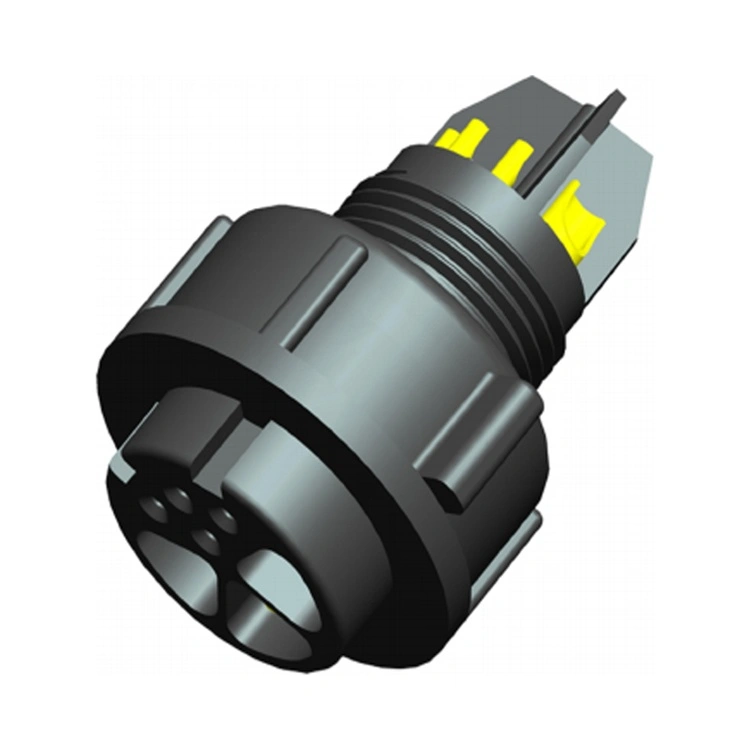

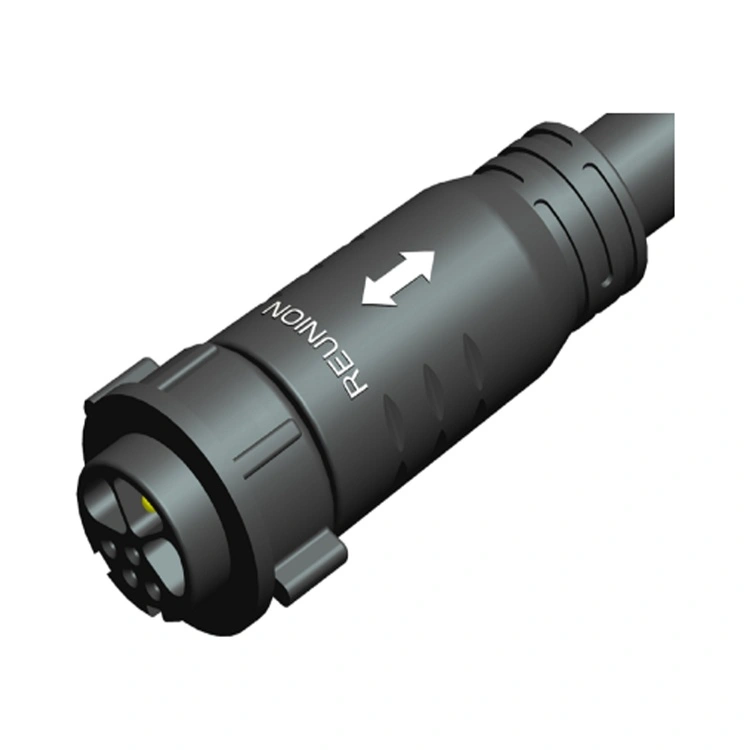

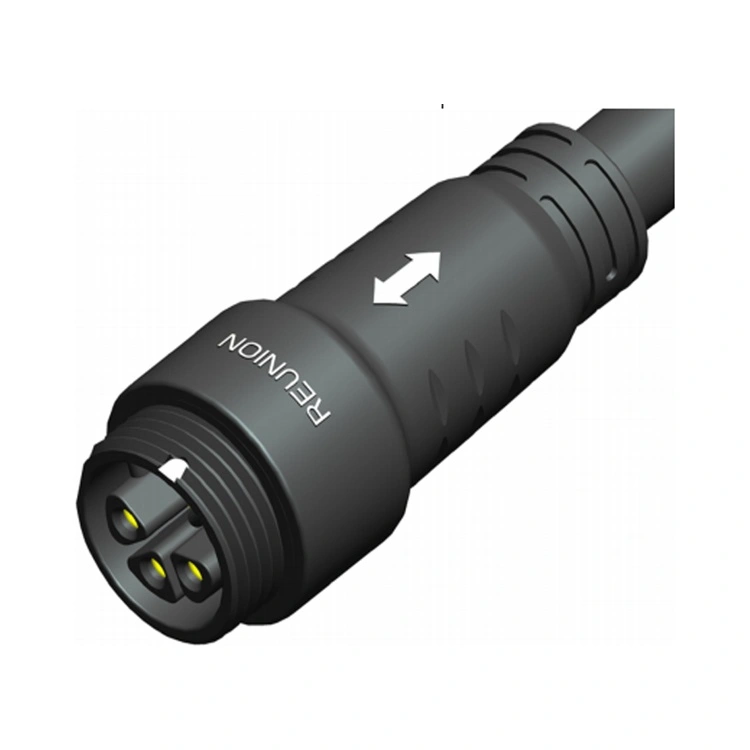

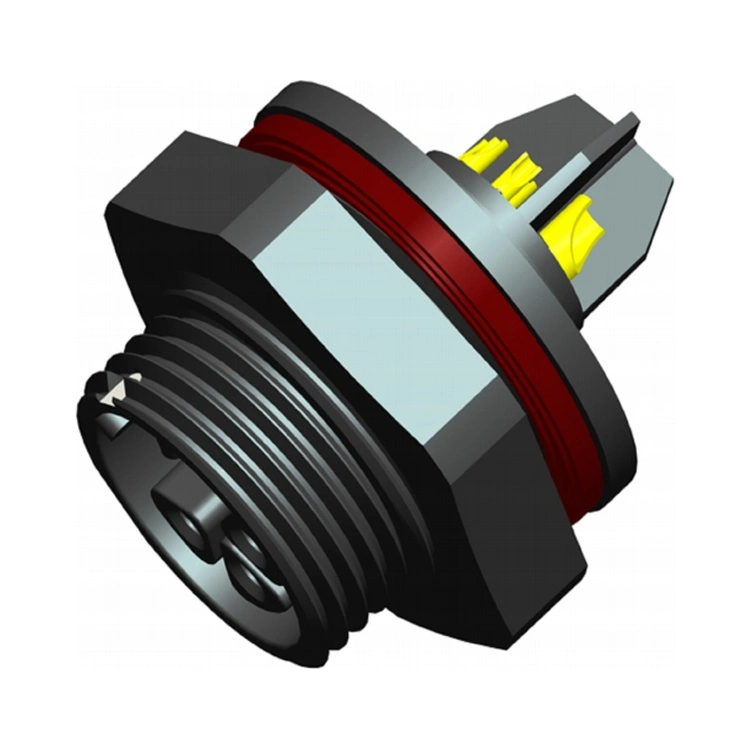

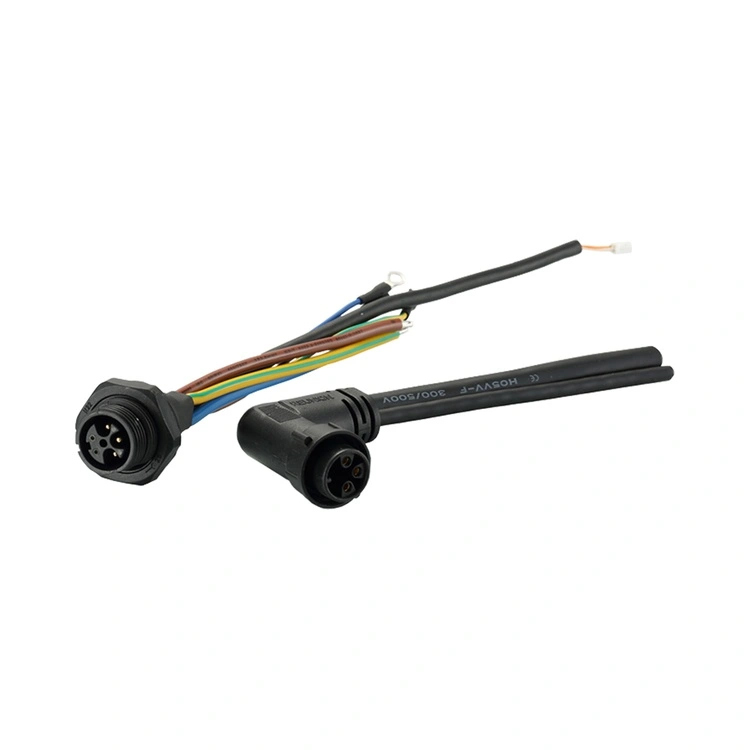

M Series Power & Signal Hybrid Connector Reunion-en interkonexio-soluzio integratua da potentzia eta datu-transmisioa etxebizitza trinko bakarrean behar duten aplikazioetarako. Konektore honek M-serieko ingurumen-zigilazio sendoa eta hari-blokeatze-mekanismoa potentzia-seinalearen kontaktu-konfigurazio hibridoekin konbinatzen ditu, energia eta seinale-kable bereizien beharra ezabatuz.
Potentzia-kontaktuak 14 AWG arteko hari-neurgailuak dituzten erresistentzia baxuko konexio seguruetarako diseinatuta daude, seinale-kontaktuak blindatu eta diafonia minimizatzeko kokatuta dauden bitartean. Reunion-ek M seriea bertikalki integratutako prozesu baten bidez fabrikatzen du: doitasun-mekanizaziotik muntaketa automatizatu eta %100 elektrikoen probak. Ekipo industrial trinkoak, robotika edo sistema automatizatuak diseinatzen dituzten ingeniarientzat, konektore honek konponbide fidagarria eta eraginkorra eskaintzen du, kablearen konplexutasuna eta panelen espazio-eskakizunak murrizten dituena.
| Ezaugarri | Onura |
| Potentzia eta seinalea konektore bakarrean | Energia-ematea (22A arte) eta seinalearen transmisioa konbinatzen ditu interfaze bakarrean; paneleko espazioa, kable kopurua eta instalazio-denbora murrizten ditu. |
| IP67 Ingurumen Zigilatzea | Hautsarekiko hermetiko eta aldi baterako murgiltzetik babestuta: fidagarria industria, garbiketa eta kanpoko inguruneetarako. |
| Harizko blokeo-mekanismoa | Bibrazioekiko erresistentea den elkartzea: bibrazio handiko aplikazioetan ustekabeko deskonexioa saihesten du. |
| Potentzia-Seinalearen Konfigurazio Anitz | 1M serie 2+4Pin, 7Pin eta 9Pin 2M serie 3+2, 3+4Pin eta 9Pin-potentzia eta seinale-baldintza desberdinetara egokitzen da. |
| Urrez estalitako kontaktuak | Ukipen-erresistentzia baxua eta korrosioaren babesa: ehunka estekatze-ziklotan errendimendua mantentzen du. |
| -40°C eta +105°C arteko funtzionamendua | Tenperatura sorta zabalak muturreko industria eta kanpoko baldintza estaltzen ditu. |
| Amaitzeko aukera malguak | Soldadura, murgiltze-soldadura eta PCB: muntaketa metodo desberdinetara egokitzen da. |
| Parametroa | 1M seriea | 2M seriea |
| Kontaktuen konfigurazioak | 2 + 4 pin, 7 pin, 8 pin | 3+2pin, 3+4pin, 9pin |
| Potentzia Korrontea | 12A | 22A |
| Potentzia Tentsioa | 250V | 800V |
| Seinalearen Korrontea | 6A | 9A |
| Seinalearen Tentsioa | Gehienez 50V AC/DC | |
| Isolamendu Erresistentzia | ≥2000MΩ | ≥2000MΩ |
| Estekatze Zikloak | ≥1000 aldiz | ≥1000 aldiz |
| Funtzionamendu-tenperatura | -40 °C ~ +105 °C | -40 °C ~ +105 °C |
| Babes-balorazioa | IP67 (lotutako egoera) | IP67 (lotutako egoera) |
| Etxebizitza Materiala | PA6 | PA6 |
| Harremanetarako materiala | Kobrezko aleazioa urrezko estaldurarekin | Kobrezko aleazioa urrezko estaldurarekin |
M Series Power & Signal Hybrid Connector industrietan zabaltzen da, non potentzia-seinalearen konektibitateak ekipoen diseinua errazten duen eta instalazioaren konplexutasuna murrizten duen.
Robotika – Motor-potentzia + kodetzailearen feedbacka, beso amaierako tresnen potentzia + sentsore-seinaleak.
Automatizazio industriala – Eragingailuaren potentzia + posizioaren feedbacka, balbulen kontrola + egoeraren jarraipena.
Gailu medikoak – Ponpen potentzia + fluxu-sentsoreen seinaleak, diagnostiko ekipoen potentzia + datuak.
LED argiztapena – Potentzia handiko LED kontrolatzaileak + DALI/DMX kontrol-seinaleak.
Sentsore industrialak – Sentsorearen potentzia + IO-Link komunikazioa.
Automobilgintzako fabrikazioa – Muntaketa-katearen ekipoen potentzia + kontrol-seinaleak.
Energia berriztagarriak – Eguzki-jarraigailuaren potentzia + posizioaren iritzia.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta osteko zerbitzua. |
| ISO 14001:2015 | Ingurumen-kudeaketa: egiaztatutako hondakinen murrizketa eta praktika jasangarriak. |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa—diagnostiko edo monitorizazio ekipoetan erabiltzen den M serierako aplikagarria. |
| UL aitortua | Osagaien mailako segurtasun-ziurtagiria Ipar Amerikako merkatuetarako. |
| RoHS | Substantzia arriskutsuen murrizketa—EBko Zuzentaraua betetzea. |
Reunion-en M serieko ekoizpen-lerroak prozesu-kontrol zorrotzen pean funtzionatzen du. IP67 zigilatzea ekoizpen-lote guztietan egiaztatzen da benetako murgiltze-proben bidez. Proba-erregistroak, material-ziurtagiriak eta ikuskapen-txostenak lote bakoitzeko gordetzen dira.
Bi konektoreek potentzia eta seinalea konbinatzen dituzte interfaze bakarrean, baina aplikazio-behar desberdinak betetzen dituzte:
| Alderdia | M serie hibridoa | X serie hibridoa |
| Blokeatzeko mekanismoa | Haridun blokeo-sistema | Errotazio azkarra blokeatzeko sistema |
| Zigilatzea | IP67 (estandarra) | IP67 (estandarra) |
| Potentzia Balorazioa | 22A arte | Gehienez 30A |
| Maskorraren Tamaina | 1M, 2M serieak | 1X, 3X serieak |
| Aplikazio nagusia | Industria, robotika, LED argiztapena, | Proba ekipoak, robotika, bateria, energia, LED pantaila |
