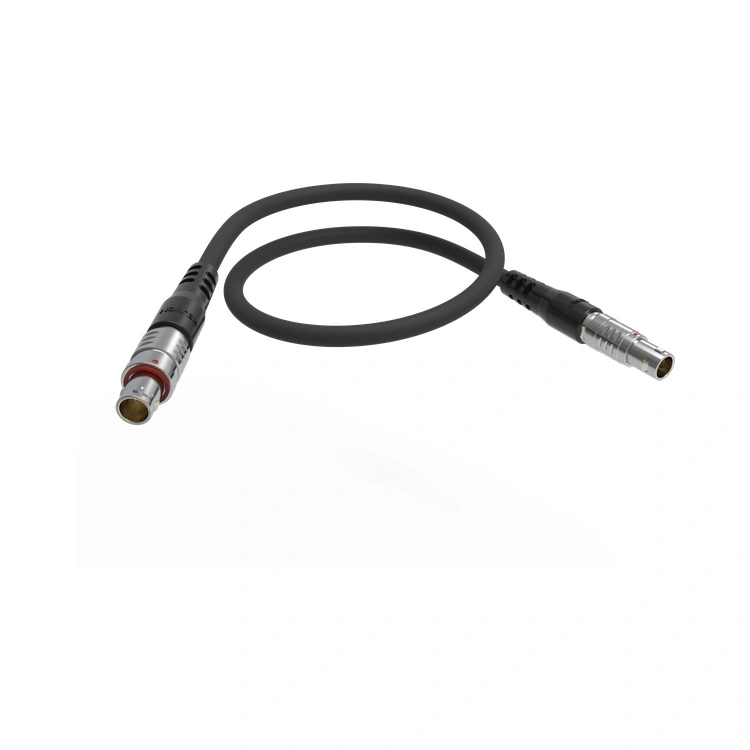

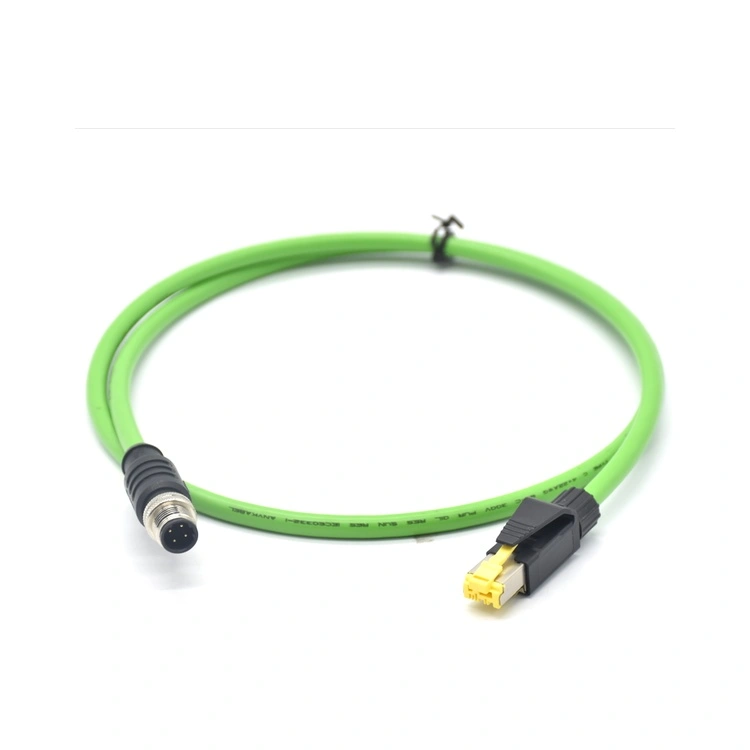

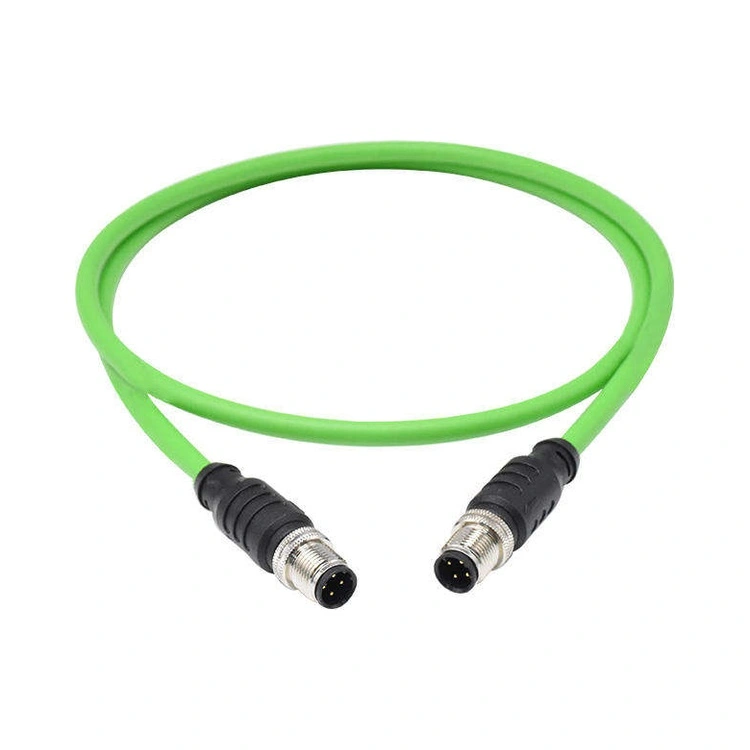

Reunion-ek roboten kable-multzoa ISO 9001 ziurtagiria duten instalazioetan fabrikatzen du trazagarritasun osoarekin, alanbreak prozesatzeko ekipamendu automatizatua eta doitasuneko gainmoldaketa erabiliz, kalitate koherentea bermatzeko. Muntaiak konektore-aukera ugarirekin daude eskuragarri (metal push-pull konektoreak, M8/M12 serieko konektoreak, RJ45 Ethernet konektoreak eta pertsonalizatutako konektoreak gainmoldeatutako konektoreak barne) eta robot modelo ezberdinen kableen bideratze eta mugimendu-eskakizun espezifikoak betetzeko konfigura daitezke.
| Ezaugarri | Onura |
| Potentzia, Seinale eta Datu Integratuak | Motorearen potentzia, kodetzailearen feedbacka, Ethernet eta I/O kableak bideraturiko sorta bakar batean bateratzen ditu: kable kopurua murrizten du eta bideratzea errazten du. |
| Urraduraren aurkako jakak | PUR eta TPE jakek olioa, hozgarria eta higadura urratzailea jasaten dituzte, funtsezkoak pintura-denda eta soldadura aplikazioetarako. |
| Geruza bikoitzeko blindajea | Folia + txirikorda estaldura (≥% 90eko estaldura): seinalearen osotasuna mantentzen du abiadura handiko kodetzaile eta Ethernet seinaleetarako. |
| Gehiegizko moldaketa | Tentsioaren erliebe integrala, IP67 zigilatzea eta kableen marka: kutsatzaileen aurka babesten du eta mantentze-lanak errazten ditu. |
| % 100 Elektrikoen Proba | Jarraipena, isolamendua eta seinalearen osotasuna egiaztatzen den muntaketa bakoitzak kaxatik kanpoko fidagarritasuna bermatzen du. |
| Trazagarritasun osoa | ERP-ren jarraipena lehengaitik amaitutako muntaketaraino: kalitate-ikuskaritzak eta bermeen jarraipena onartzen du. |
| Parametroa | Xehetasuna |
| Kable motak | Potentzia (motorra), kodetzailea (feedbacka), Ethernet (Cat5e/Cat6), I/O kontrola |
| Eroaleen Tamainak | 24 AWG (seinalea) 12 AWG (potentzia) |
| Funtzionamendu-tenperatura | -40°C eta +105°C artean |
| Blindajearen Eraginkortasuna | > 90 dB atenuazioa 1 GHz arte (lamina + txirikorda konbinazioa) |
| Konektorearen aukerak | M8, M12, RJ45, D-sub, metalezko push-pull konektoreak edo guztiz pertsonalizatutako diseinuak |
| Sarrera babesa | IP67 (konektoreak behar bezala torkatuta) |
Ez dira bi zelula robotiko berdinak. Reunion-eko ingeniaritza-taldeak zuzenean lan egiten du zure diseinatzaile mekanikoekin zure besoaren artikulazio-bide espezifikoari jarraitzen dion robot industrialaren kable-multzoa sortzeko, dela 6 ardatzeko robot artikulatua, SCARA bat edo kobot kolaboratzailea den.
Arnesaren konfigurazioa – Konbinatu potentzia, kodetzailea, Ethernet eta hodi pneumatikoak bildutako sorta bakar batean edo azpiarnes bereizietan ordezkatzeko modular bidez.
Konektorearen orientazioa – Zehaztu 0°, 45° edo 90°-ko irteera-angeluak konektorean zuzen bihurgune estuak ekiditeko, kablearen bizitza %60 murrizten duen diseinuaren gainbegiratze arrunta.
Aurrez eratutako bihurguneak – Kableetan kurbak termikoki ezarri ditzakegu zure robotaren jarrera neutroarekin bat etor daitezen, etxeko posizioan dagoen estresa murriztuz.
Jaka-materiala – Aukeratu PUR olio/hozgarria esposiziorako, TPE malgutasun handiko/tenperatura baxurako edo FEP/Teflon muturreko berorako (200 °C arte).
Overmold kolorea eta marka – Gehitu zenbakidun adarrak, zirkuituen etiketak edo QR kodeak mantentze-lanak azkar identifikatzeko, landa-zerbitzuetako teknikariek goraipatzen duten funtzioa.
Sarrerako materialaren ikuskapena - Kable bobina bakoitza eroaleen erresistentzia eta isolamenduaren lodiera egiaztatzen da askatu aurretik.
Ebaketa eta Ebaki automatizatua – Laser bidez neurtutako luzerak ±1 mm-ko zehaztasunarekin; zero nick kendu eroaleak kalteak saihesteko.
Azpi-multzoaren bideratzea : arnes-oholetan jarritako kableak kiribil-bilgarriarekin edo txirikordadun mahuka batekin, urradura babesteko.
Konektoreen muntaia eta Torque Kontrola – Haridun konektore guztiak estutu dira zehaztutako momentuarekin (tresna digitala ikuskaritza-trailarekin).
Gainmoldeaketa (Etxeko tresneria) – Injekzio bertikaleko moldaketa tentsio-erliebearen geometria integratua duena; jaurtiketa pisua eta tenperatura erregistratuta.
% 100eko proba elektrikoa – Jarraitasuna (pin guztiak), isolamendu-erresistentzia (≥100 MΩ) eta erresistentzia dielektrikoa (1,5 kV AC).
Lagin-probak – Lote bakoitzeko, 5 muntaketa egiten ditugu proba-plataforma pertsonalizatuetan baliozkotzeko
Azken ikuskapena eta paketatzea – Ikusmen-kontrola handipean; estatikoen aurkako poltsak + esportazio-mailako kartoiak banakako serie-zenbakiekin.
Reunion-ek hirugarrenen erregistratzaileen bidez publikoki egiazta daitezkeen ziurtagiri aktibo mantentzen ditu:
ISO 9001:2015 – Kalitatearen kudeaketa sistema
ISO 14001:2015 – Ingurumenaren kudeaketa
ISO 13485:2016 - Gailu medikoen kalitatea (robot kirurgikoen kable-multzoei dagokie)
RoHS & REACH – EBko substantzien murrizketak erabat betetzea; proba-txostenak eskatuta eskuragarri
A: Erabat. Gure ezkutu bikoitzeko eraikuntzak (txirikorda azpiko papera) > 90 dB blindaje eraginkortasuna eskaintzen du. Seinale-bikoteak potentzia-eroaleetatik gutxienez 2 mm bereizten ditugu sortaren barruan, erdiko betegarri edo partizio zinta bat erabiliz. Zarata handiko inguruneetan (adibidez, 1.000 A-ko pultsuekin puntuko soldadura), txirikorda orokorra gehitzea gomendatzen dugu arnes osoan zehar; konfigurazio hau balioztatu dugu 12 hilabetetan zehar komunikazio-errorerik gabeko erresistentzia soldadurako robotetan.
E: Bidalketa-datatik 24 hilabeteko lan-bermea eskaintzen dugu, konektoreen osotasuna, soldadura fidagarritasuna eta gainmoldearen zigilatzea. Flexioaren iraupena lote bakoitzeko balioztatzen da, baina ez dago abusu mekanikoen aurka (adibidez, zehaztutako erradioaren azpitik makurtzea edo torsio-angelua gainditzea). Bolumen handiko kontratuetarako, urteko erabilera-proiekzioetan oinarritutako berme-baldintzak eskaintzen ditugu.
Reunion-en ohiko denborak robot artikulatuen kable-multzoetarako:
Prototipoen laginak – 10-15 egun (1-10 muntaiak).
Ekoizpen pilotua – 15-20 egun (10-100 muntaketa).
Ekoizpen-eskaerak – 20-25 aste (500+ muntaiak).
Epeak alda daitezke kablearen erabilgarritasunaren, konektoreen epeen eta muntaketaren konplexutasunaren arabera. Diseinu-zikloaren hasieran Reunion-ek parte hartzea gomendatzen dugu, epe egokiak eta diseinuaren laguntza bermatzeko.
