TheReunion M20 serie plastikozko konektore iragazgaitza hirurak eskaintzen ditu: PA66 errendimendu arin eta egonkorreko karkasa bat konbinatuz, 20A-ra arteko IP67/IP68 iragazgaitza eta urrezko letoizko kontaktuekin. Reunion-eko ISO ziurtagiria duten instalazioek barnean diseinatu eta fabrikatu dute, konektore-familia honek ekipamendu-fabrikatzaile, sistema integratzaile eta mantentze-ingeniariei herdoiltzeko joera duten metalen arteko interkonexioetarako alternatiba frogatua eskaintzen die gatz-spray, kimiko eta hezetasun handiko inguruneetan.
Reunion ez da merkataritza-enpresa bat; bertikalki integratutako fabrikatzailea gara, 15 urte baino gehiagoko doitasun-moldeaketa eta harremanetarako ingeniaritza esperientzia duena. Gure sorta bakoitzaM20 serie plastikozko konektore iragazgaitza%100eko proba elektrikoak eta ura iragazgaitzaren proba egin ditu, proba-erregistroak trazagarritasun osoa izateko gordeta. Reunion zehazten duzunean, erretxinaren lehortzetik azken muntaketaraino kalitatea kontrolatzen duen bazkide bat zehazten duzu, ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 eta UL aitorpenek babestuta.

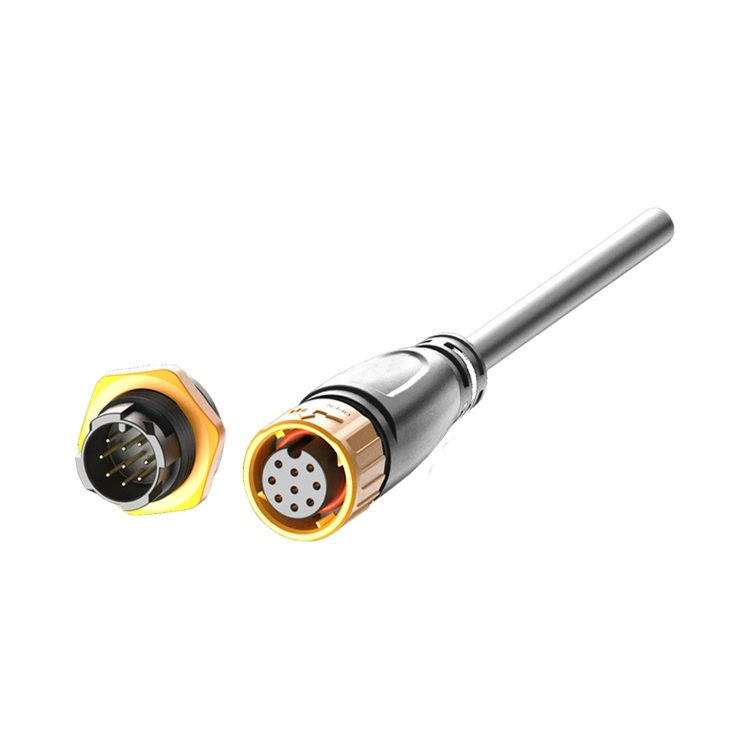

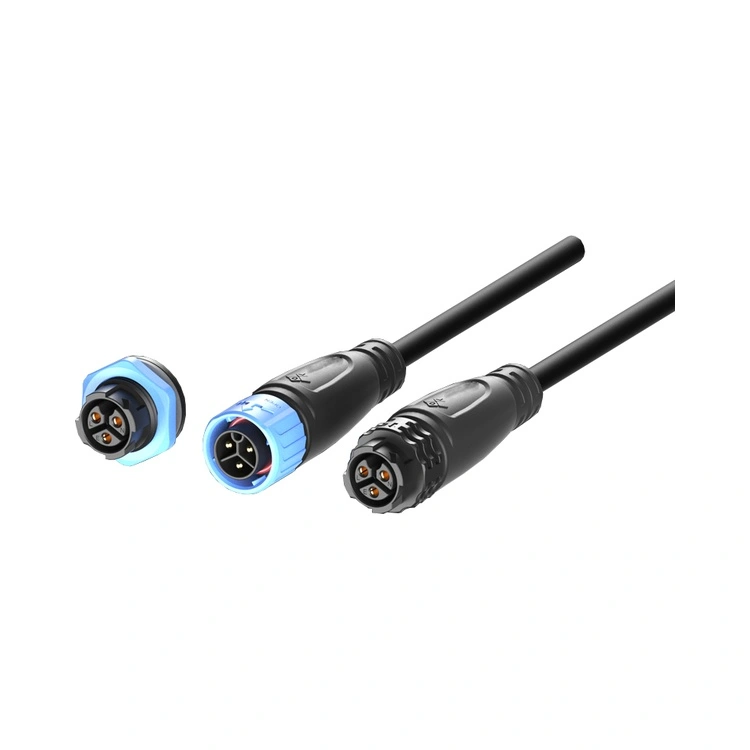

TheReunion M20 serie plastikozko konektore iragazgaitza Harizko interkonexio zirkularra da, bai potentzia handia (20 A kontaktu bakoitzeko) eta ingurumenarekiko erresilientzia eskatzen duten aplikazioetarako diseinatua. Bere 20 mm-ko akoplamendu-interfazeak erresistentzia handiko PA66 karkasa termoplastiko bat dauka, zuzenean formulatu eta moldatua edozein RAL/Pantone koloretan: ez pinturarik, ez plakatzerik, ez korrosiorik. Etxebizitza berez herdoilaren eta oxidazioaren aurkakoa da, 200 °C-tik gorako beroa desbideratzeko tenperaturarekin, -40 °C eta +105 °C arteko errendimendu fidagarria bermatuz.

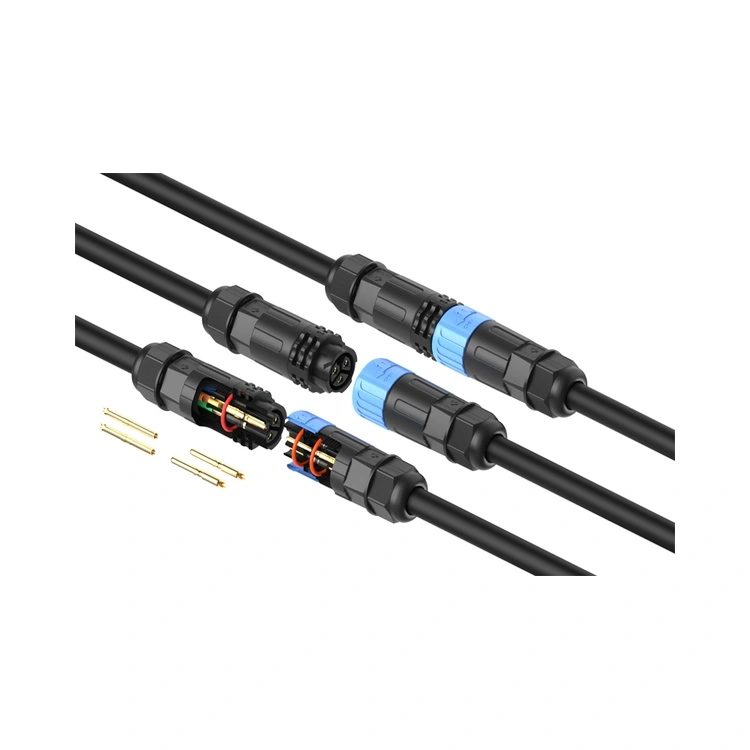

Konektorea 2 eta 9 pinetako potentzia konfigurazioetan dago eskuragarri, korronte maximoa 20A onartzen duena, konektoreak panel mota, kable mota eta muntatutako aukeretan daude eskuragarri. Kablearen arnesen osagaien multzo osoa pertsonaliza dezakegu zuretzat. Zure kablearen arnesaren osagaiak ere prozesatu ditzakezu.
| Ezaugarri | Onura | Baliozkotze-frogak |
| PA66 Etxebizitza | Ez herdoilarik, ez oxidaziorik, gatz-ihintza (ASTM B117) eta garbiketa kimikoen inguruneetan frogatua. | Korrosioarekiko erresistentzia bikaina |
| Gehienez %60ko pisua murriztea | Panelen, kableen eta beso robotikoen egitura-karga murrizten du; instalazioa errazten du eta bidalketa kostuak murrizten ditu. | Masa-konparazio-datuak eskuragarri dauden letoizko shell-konektore konparagarriekin. |
| IP67 iragazgaitza | 1 m-ko sakoneran etengabeko murgilketa jasaten du 30 minutuz | Batch-laginak murgiltze-probak. |
| 2 ~ 9 pin konfigurazioak | 2,3,4,5,6,7,8,9pin aukerakoa | Kontaktuak kargatzeko aukera estandarrak eta pertsonalizatuak. |
| Urrez estalitako letoizko kontaktuak | Kontaktu-erresistentzia baxua (≤3mΩ) eta korrosioaren babesa: errendimendua mantentzen du aire heze eta gazietan. | XRF-k egiaztatutako xaflatze-lodiera ekoizpen-lote guztietan. |
| Harizko blokeoa | Bibrazioekiko erresistentea den elkartzea: makinen mugimendua, ziklo termikoa eta garabiaren eragiketak askatzea ekiditen du. | Zikloan probatu da ≥500 parekatze tipikoekin, momentu koherentearekin. |
| Parametroa | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 9 pin |
| Tentsio Balorazioa | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Egungo balorazioa | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Hariaren sekzioa (mm²) | 0,75-2,5 | 0,75-2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25-2,5 |
| Zehaztapena | Xehetasuna |
| Funtzionamendu-tenperatura | -40 °C ~ +105 °C |
| Babes-balorazioa (lotuta) | IP67 / IP68 (1m, 30min) |
| Etxebizitza Materiala | PA66 |
| Harremanetarako materiala | Letoia urrezko estaldurarekin |
| Kontaktu Erresistentzia | ≤3mΩ |
| Estekatze Zikloak | ≥500 |
| Pisua | Letoizko konektore baliokideak baino %60 arinagoa |
| Betetzea | RoHS, REACH, UL |
Reunion-ek produkzio-lerro guztiz integratua duM20 serie plastikozko konektore iragazgaitza, unitate bakoitzak argitaratutako zehaztapenak betetzen dituela ziurtatuz. Gure prozesuak barne hartzen ditu:
Materiala lehortzea– PA66 zehaztasunez lehortzen da hezetasunarekin lotutako moldaketa-akatsak kentzeko.
Injekzio-moldeaketa– Prentsa automatizatuak ± 0,02 mm-ko tolerantzia-kontrolarekin; kolore-pigmentua zuzenean erretxinari gehitzen zaio, bigarren mailako pinturarik ez.
Harremanetan jarri Stamping & Plating– Abiadura handiko estanpazioa kobre-aleaziotik; urrezko xaflaketa selektiboa.
Kable Prozesatzea– Barneko PUR/PVC estrusioa, ebaketa, bilbaketa eta estainu automatizatuarekin; 0,1 m-tik 20 m-ra bitarteko luzera pertsonalizatuak.
Batzarra– Momentuz kontrolatutako finkapena duten lerro erdi-automatizatuak (1,0–1,2 Nm-ko akoplamendu momentua).
Saiakuntza elektrikoak– Jarraikortasuna, isolamendu-erresistentzia (≥5000MΩ) eta erresistentzia dielektrikoa %100 egiaztatzea.
Ingurumen Laginketa– IP68 murgiltzerako, UV egonkortasunerako (ASTM G155) eta ziklo termikorako loteen laginketa.
Enbalajea– Hutsean zigilatzea antiestatikoa lehorgailuarekin; esportazio-mailako kartoiak loteen etiketa trazagarriak dituztenak.
Reunion-en barneko tresneria eta moldaketa gaitasunek pertsonalizazio azkarra ahalbidetzen duteM20 serie plastikozko konektore iragazgaitza gehiegizko inbentarioan blokeatzen zaituen gutxieneko eskaera-kopururik gabe.
| Ezaugarri pertsonalizagarria | Aukerak eskuragarri |
| Etxebizitza Kolorea | Edozein RAL edo Pantone - zuzenean moldatua, pinturarik gabe |

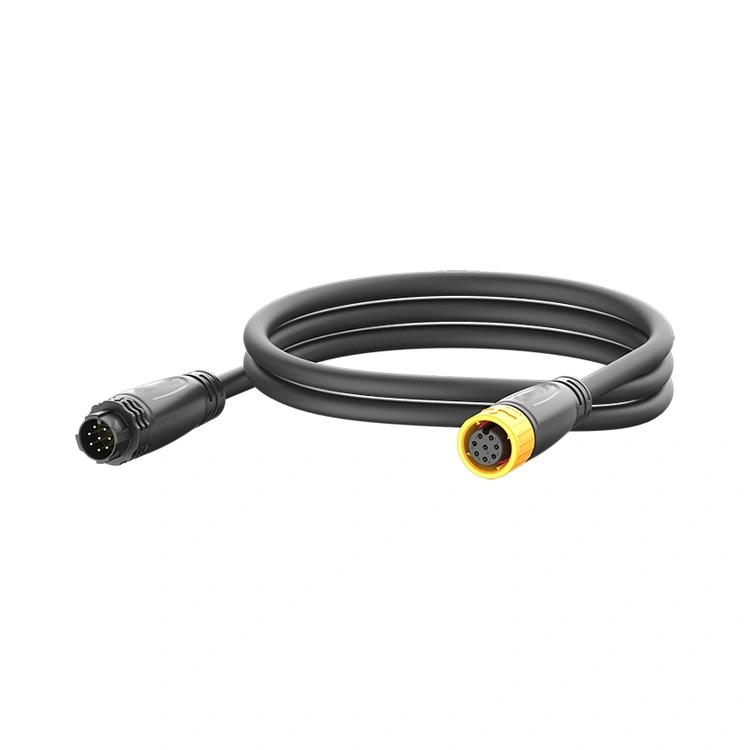

| Kableen Muntaketa | 0,1 metrotik 20 metrora; PUR (olio/kimikoekiko erresistentea) edo PVC jaka; mutur bakarrekoa edo bikoitza |

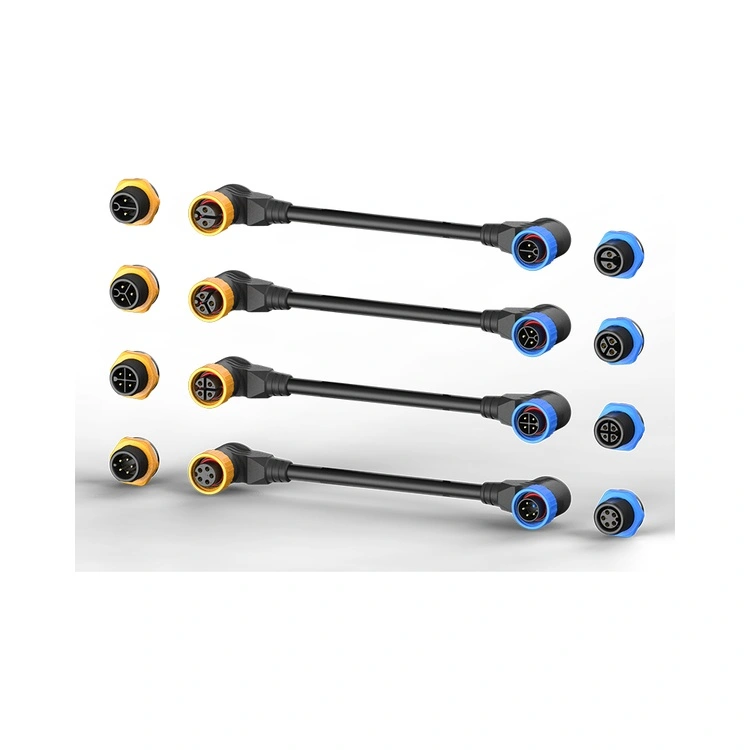

| Konektorearen orientazioa | Zuzena edo angelu zuzena |
| Kontaktua Kargatzen | 2, 3, 4, 5, 6,7,8,9 pin |
| Kableen markaketa | Zirkuituaren IDrako etiketa pertsonalizatuak inprimatzeko edo bero-txikitzeko |
| Enbalajea | Estatikoen aurkako poltsak, bobinak edo pertsonalizatutako etiketatutako kartoiak |
Bolumen handiko proiektuetarako, Reunion-eko ingeniaritza taldeak txertatze-diseinu pertsonalizatuak, teklatzeko aukerak edo kableen gainmolde espezializatuak gara ditzake. Moldeatutako kolore pertsonalizatuetarako epeak 15-20 lanegun izaten dira; konfigurazio estandarrak 5-7 lanegunetan bidaltzen dira.
Reunion-ek ziurtagiri aktiboa mantentzen du mundu mailako erakunde aitortuekin. Egiaztapen-agiriak eskaintzen ditugu eskatuz gero.
| Ziurtagiria | Eremua |
| ISO 9001:2015 | Kalitatearen kudeaketa: diseinua, ekoizpena eta salmenta ostekoa |
| ISO 14001:2015 | Ingurumenaren kudeaketa: hondakinak murriztea eta praktika jasangarriak |
| ISO 13485:2016 | Gailu medikoen kalitatearen kudeaketa: diagnostiko/monitorizazio aplikazioetarako |
| UL aitortua | Osagaien mailako segurtasuna Ipar Amerikako merkatuetarako |
| RoHS eta REACH | Substantzia mugatuak betetzea - EBko eta mundu mailako estandarrak |
Ez: uneko kalifikazioa kontaktu-sistemak eta alanbre-neurgailuak zehazten du, ez etxebizitzak. PA66 materialak 200 °C-tik gorako desbideratze-tenperatura du, konektorearen -40 °C eta +105 °C arteko funtzionamendu-tartetik oso gainetik. Pin konfigurazio bakoitza IEC 60512 arauaren arabera tenperatura igotzeko proben bidez balioztatzen dugu. Gure laborategian,M20 serie plastikozko konektore iragazgaitza tenperatura igoera metalezko maskor baliokideen muga berdinetan erakusten du. Kontaktu bakoitzeko 30 A baino gehiagoko aplikazioetarako, gure M25 seriea gomendatzen dugu.
PA66 karkasak olioei, koipeei, alkaliei eta azido askori aurre egiten die. Bateragarritasun kimiko zehatzetarako, erresistentzia-taula zehatza eskaintzen dugu. Disolbatzaile, hozgarri edo erregaien etengabeko esposizioa duten inguruneetarako, PUR kable aukera gomendatzen dugu; PVC-a degradatu daiteke zenbait atmosfera kimikotan. Gure ingeniaritza taldeak doako materiala aukeratzeko kontsultak eskaintzen ditu aplikazio kimiko erasokorretarako.
Bai, lagin eskaerak ongi etorriak dira. Pin konfigurazio estandarrak dituzten 5 pare pare dituzten ebaluazio-kitak eskaintzen ditugu. Laginaren prezioa gure salmenta-taldearen bidez eskuragarri dago, laginak 5-7 laneguneko epeekin konfigurazio estandarretan. Lagin pertsonalizatuetarako, epeak 12-17 lanegunekoak dira.
