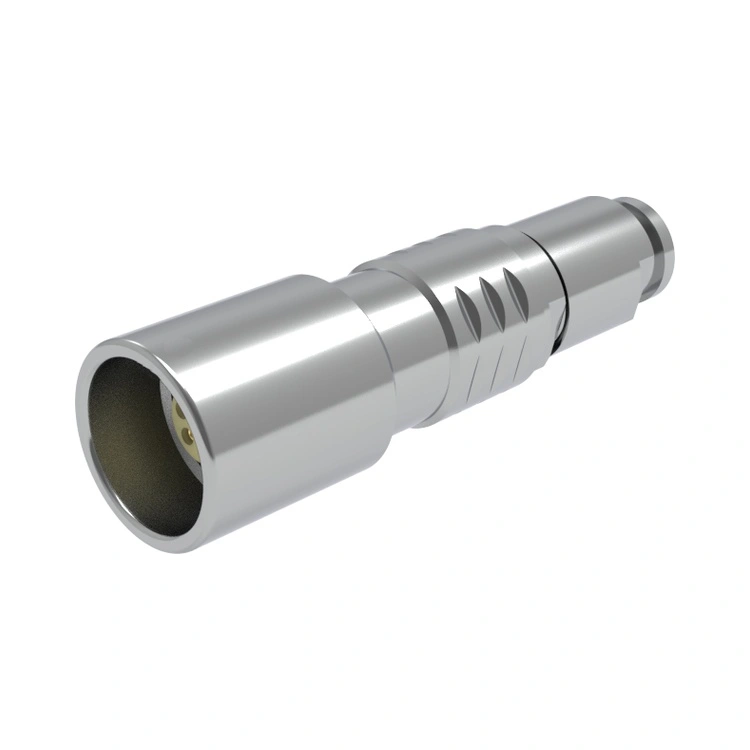

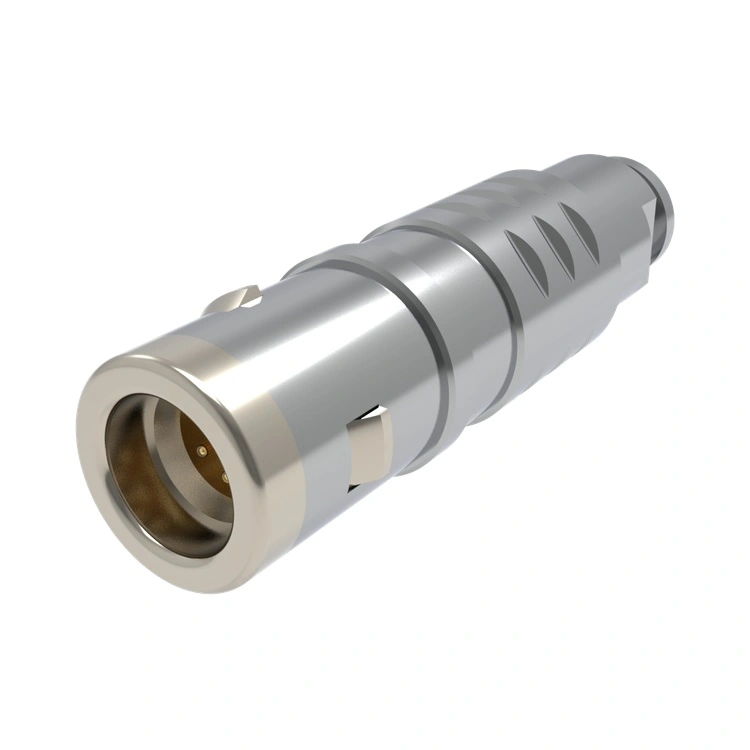

E serieko Metal push-pull konektoreak Reunion-ek interkonexio profesionalerako duen ikuspegi estrategikoa adierazten du kostuak kontziente diren ingeniaritza taldeentzat. Funtsezkoak ez diren kirilak kentzea, kalitatearen oinarrizko ezaugarriak mantenduz: auto-blokeatze fidagarria feedback entzunezkoarekin, guztiz metalezko eraikuntza oinarrizko EMI blindajerako eta kontaktu-sistemak 5.000+ estekatze-ziklotarako balioetsita. Bere tenperatura-tarte estandarrak -45 °C eta +125 °C bitartekoak ingurune kontrolatuko aplikazio gehienak estaltzen ditu, IP67 iragazgaitza kanpoko erabilerarako egokia da. Reunion-en bertikalki integratutako fabrikazioak - barneko doitasuneko CNC mekanizaziotik saiakuntza elektriko automatizatuetara - produkzio kostuak murrizten ditu kalitatea arriskuan jarri gabe. Bolumen handiko paziente-monitoreak, laborategiko tresnak edo industria-kontrolak ekoizten dituzten OEMentzat, E serie metalezko push-pull konektoreak behar duzun funtsezko errendimendua eskaintzen du marjinaren egitura mantenduz. Unitate bakoitzak 12 hilabeteko bermea eta ERParen trazabilitatea osoa ditu, zure hornikuntza-katean arriskurik gabeko integrazioa bermatuz.
E seriea konektore-funtzio kritikoenak prezio lehiakorrenean eskaintzera bideratzen da, fidagarritasun dokumentatuarekin eta hornikuntza-katearen gardentasunarekin.
| Ezaugarri | Onura |
| Balioen Ingeniaritzako Diseinua | Ezinbesteko push-pull funtzio guztiak mantentzen ditu gehiegizko zehaztapen garestiak ezabatzen dituen bitartean - aproposa bolumen handiko OEM kontrataziorako. |
| Push-Pull Latching fidagarria | Esku bakarreko uztartze azkarra blokeoaren berrespen ukitu eta entzunezkoarekin, muntaketa-lerroetan instalazio-denbora eta erabiltzaileen akatsak murriztuz. |
| Guztiz metalezko eraikuntza | Oinarrizko EMI blindajea eta iraunkortasun mekanikoa eskaintzen ditu diseinu espezializatuen kostuaren zati batean. |
| Amaiera malgua | Soldadurak eta PCB kontaktuek muntaketa-metodo eta kable mota desberdinak onartzen dituzte; laginak eskuragarri daude 5-7 eguneko epearekin. |
| Ingurumen-tolerantzia estandarra | -45 °C eta +125 °C bitarteko funtzionamendu-barrutiak barne-ingurune industrial, komertzial eta mediko gehienak estaltzen ditu. |
| Iraunkortasun frogatua | > 5.000 estekatze-ziklo kontaktu-erresistentzia koherentearekin (≤5 mΩ hasierako) - fidagarriak iraupen luzeko ekipoetarako. |
| Ez alferrikako aukerarik | Produktu-lerro errazak entrega azkarragoa dakar (15-20 egun produkzio-eskaeretarako) eta inbentarioa eramateko kostu txikiagoak. |
E serieko Metal push-pull konektorea Reunion-en behin betiko erantzuna da, kalitatezko interkonexioa eguneroko aplikazioetarako kalitatezko interkonexioa merkean bilakatzen duen konektore zirkular baten beharrari.
E serieko Metal push-pull konektorea kostuen optimizazioa diseinu helburu nagusia den aplikazioetarako diseinatuta dago, baina konexioaren fidagarritasuna arriskuan jarri ezin daitekeen aplikazioetarako.
Ekipamendu medikoa - Monitorizazio diagnostikoa, sistema kirurgikoa
Kontrol industrialak - PLC I/O moduluak, operadore-panelak eta garraio-sistemako sentsoreak.
Laborategiko tresnak – Espektrofotometroak, zentrifugagailuak eta tenperatura probatzeko ganberak.
Komunikazio-ekipoak : sareko etengailuak, oinarrizko estazioen rack-interkonexioak eta igorpen-bideratzaileak.
Segurtasun-sistemak – Zaintza-kamerak interkonexioak, sarbide-kontrol-panelak eta alarma-sistemaren moduluak.
| Parametroa | Zehaztapena |
| Maskorraren materiala | Letoia nikelezko (estandarra); |
| Maskorraren Tamainak | 0, 1 |
| Kontaktuak | 2 eta 6 pin |
| Estekatze Zikloak | > 5.000 eragiketa |
| Tenperatura tartea | -45 °C ~ +125 °C |
| EMI blindajea | Guztiz metalezko etxebizitzak oinarrizko blindajea eskaintzen du |
| Sarrera babesa | IP67l |
| Gatz Spray Erresistentzia | > 48 ordu |
| Dardara | 10–2000 Hz, 10 g |
| Talka mekanikoa | 100 g, 6 ms |
| Kontaktu Erresistentzia | ≤5mΩ (hasieran) |
| Isolamendu Erresistentzia | ≥5000MΩ (500VDC-tan) |
| Amaierako estiloak | Soldadura eta PCB (zuzena edo angelu zuzena) |
E serieko konektore guztiak RoHS-ak betetzen dituzte eta % 100eko proba elektrikoa egiten dute (jarraipena, isolamendua, indar dielektrikoa) bidali aurretik. Reunion-en prozesu estatistikoaren kontrolak (SPC) bolumen handiko exekuzioetan dimentsio-koherentzia bermatzen du. Probako datu-orri osoak eta 3D STEP ereduak eskuragarri daude, zure ingeniaritza taldeari egokitzapen mekanikoa balioztatzeko lagin fisikoen zain egon gabe.
| Elementua | Xehetasuna |
| Enbalaje estandarra | Poltsa antiestatikoak barrunbe indibidualaren babesarekin; indartutako kartoi korrugatuak. |
| Enbalaje ontziratua | Bolumen handiko eskaeretarako (500 pieza baino gehiago) eskuragarri dago: erretilua edo bobina bilketa automatizatua jasotzeko eta kokatzeko muntaia laguntzeko. |
| Etiketatzea | Pieza-zenbaki estandarra eta lotearen kodea etiketatzea; etiketa pertsonalizatua eskuragarri dago eskaeran. |
| Lead Time | Laginak: 7-107 egun; Ekoizpen-eskaerak: 15-20 egun (produktu-lerro errazak itzulketa azkarragoa ahalbidetzen du). |
| Bidalketa-metodoak | Solana: itsasoko edo aireko merkantzien garraioa; Laginak: express (DHL, FedEx, TNT, UPS, EMS). |
| Entregatzeko baldintzak | EXW, FCA, FOB, CIF, CPT - malguak zure kontratazio-hobespenetara. |
| Bermea | 12 hilabeteko berme estandarra fabrikazio akatsen aurka; hautazko estaldura hedatua kontratu bidezko fabrikazio-elkarteetarako eskuragarri. |
| Alderdia | Reunion F Seriea | Europako/AEBetako serie konparagarri tipikoa | Kostu baxuko alternatiba tipikoak |
| Prezioa | Premium marken ~1/3 | Premium kostua | Aldakorra, askotan koherentea |
| Kalitatea | Koherentea, ISO 13485:2016 ziurtagiria duen ekoizpena | Alta | Ziurtagiririk gabekoa, lotez lote aldakuntza |
| Bateragarritasuna | Sistema nagusiekin truka daiteke (LEMO/ODU alternatibak) | Jabeduna | Askotan estandarrak ez diren neurriak |
| MOQ | Elementu estandarentzako MOQrik ez; MOQ baxua pertsonalizaturako | MOQ handia (500+) | MOQ baxua baina laguntza eskasa |
| Lead Time | 15-20 egun normalean | 4-8 aste | Aldakorra, fidagarria |
| Trazabilitatea | ERP-ren trazabilitatea osoa lingotetik amaitu arte | Bai | Bat ere ez edo mugatua |
| Fabrika Esperientzia | 15 urte barneko fabrikazioan 3.000㎡ Dongguan instalazioetan | Askotan azpikontratatuta | Tailer txikiak |
| Kalitatearen Bermea | %100 probatua, dokumentatua, deskarga daitezkeen txostenekin | Bai | Ausazko probak edo ez |
| Erosleen babesa | 24 hilabeteko bermea + itzulketa politika | Aldatzen da | Ez dago bermerik edo baldintza argirik gabe |
E serieak posizio paregabea du: lehen mailako fabrikazio-koherentzia eta dokumentatutako bateragarritasuna eskaintzen ditu aurrekontu-alternatibetatik hurbilago dagoen prezioan. Ez duzu kalitatea kostuagatik sakrifikatzen; behar ez dituzun funtzioak kentzen dituzu, zure produkzio-lerroa babesten duen berme baten laguntzarekin.
CNC mekanizazioa - Abiadura handiko tornu automatikoek ± 0,02 mm-ko tolerantzia duten maskorrak sortzen dituzte.
Estaltzea – Maskorraren xaflaketa eta kontaktuzko urrezko xaflaketa selektiboa lerro automatizatuetan bainu-kontzentrazioa kontrolatzeko.
Injekzio-moldeaketa : ingeniaritza plastikoekin moldatutako isolatzaileak.
Muntaketa – Lerro erdi-automatizatuak ikusmenaren ikuskapenarekin kontaktuen lerrokadurarako eta txertatzeko indarrarako.
Probak – % 100eko egiaztapen elektrikoa (jarraipena, isolamendua, indar dielektrikoa) lote bakoitzeko datuen erregistroarekin.
Enbalajea – Hutseko poltsa antiestatikoak lehorgailuarekin; Bolumen handiko muntaketa-lerro automatizatuetarako ontziratu gabeko ontziratzea.
E: Bai — konfigurazio estandar gehienetan, E serieko Metal push-pull konektorea mekanikoki eta elektrikoki diseinatuta dago konektore zirkular arruntenen forma-faktoreen trukagarritasuna kontuan hartuta. Reunion-ek Europako eta AEBetako serie nagusietarako erreferentzia gurutzatuaren dokumentazioa mantentzen du. Hala ere, premium markek batzuetan kontaktu-tartea edo teklatze-posizio jabedunak erabiltzen dituztenez, lehendik dagoen konektorearen marrazkia edo pieza-zenbakia bidaltzea gomendatzen dugu beti egiaztatzeko. Gure ingeniaritza taldeak bateragarritasuna baieztatuko du eta, behar izanez gero, doikuntzak egingo ditu PCB edo panelen aldaketarik gabe benetako ordezkapena ziurtatzeko. F serieko alternatibak arrakastaz eman dizkiegu 300 OEM baino gehiagori dokumentatutako baliozkotze-txostenekin, eskatuz gero.
A: Erabat ez. E serieak kostu-eraginkortasuna lortzen du diseinuaren sinplifikazioaren eta materialen aukeraketaren bidez, ez kalitatearen murrizketaren bidez. ISO 13485:2016 kalitatea kudeatzeko sistema bera erabiltzen dugu produktu-lerro guztietan. E serieko konektore bakoitzari % 100eko proba elektrikoak (kontaktu-erresistentzia, isolamendua, erresistentzia dielektrikoa) eta laginetan oinarritutako proba mekanikoak (estaltze-indarra, atxikipena) jasaten ditu. Materiala aurrezten da, aleazio garestiagoen ordez letoia erabiltzean, xaflatze-lodiera estandarrak hautatzean gehiegi zehaztutakoak baino, eta akabera kosmetikoko urratsak murrizten dira, hori guztia errendimendu funtzionalean edo iraunkortasunean eragin gabe. Gure ERP sistemak trazabilitatea osoa eskaintzen du lehengaitik amaitutako produktuetaraino, gure premium seriearen berdina. Gure azken proba-txostenak, materialen ziurtagiriak eta 3D ereduak deskarga ditzakezu zuzenean gure liburutegi teknikotik.
